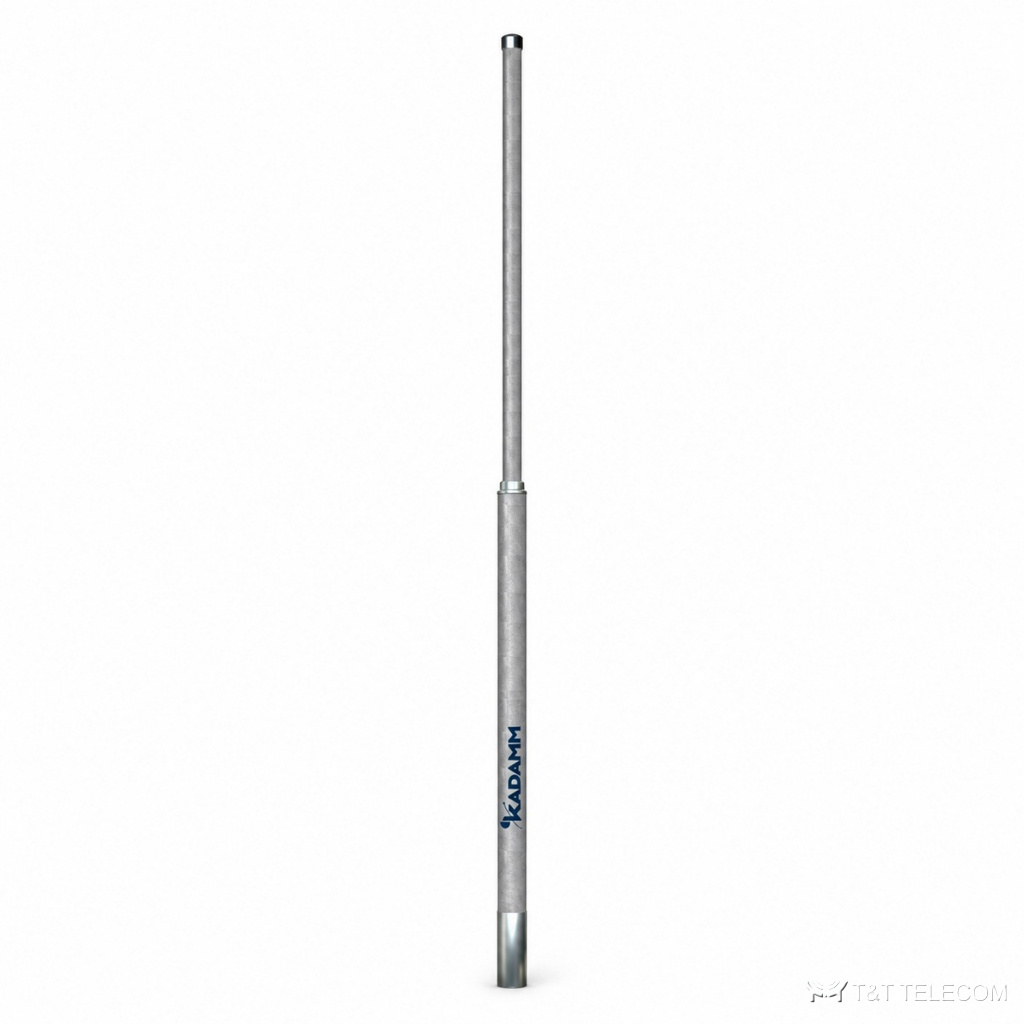

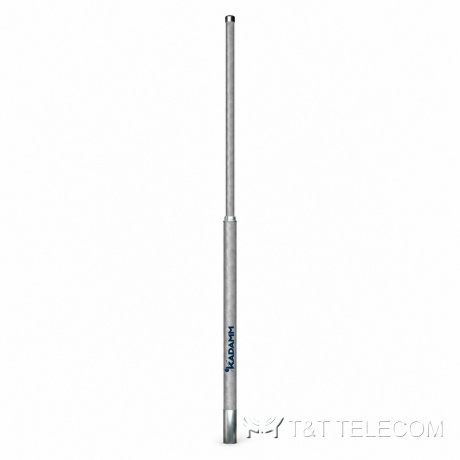

KADAMM AC-40010DA — коллинеарная ненаправленная антенна 380–490 МГц, 10,2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-40010DA — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-40010DA — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-40010DA: полоса 380–490 МГц; усиление 10,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Диапазоны AC-40010DA: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-40010DA.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-40010DA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–490 МГц |
| Коэффициент усиления, дБи | 10,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 4000 мм |
| Масса антенны | 3,5 кг |
| Максимальная скорость ветра | 60 м/с |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-40010DA: 380–490 МГц.
- Усиление AC-40010DA — 10,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-40010DA: в горизонтальной плоскости 360°, в вертикальной 10°.
- Разъёмы AC-40010DA — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-40010DA: 4000 мм, 3,5 кг.
Поставка и документы
KADAMM AC-40010DA поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AC-40010DA?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-40010DA?
10,2 дБи. Ширина луча — 360°.
Что нужно для подбора AC-40010DA?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-40010DA.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-40010DA — техническое описание 171.2 КБ
