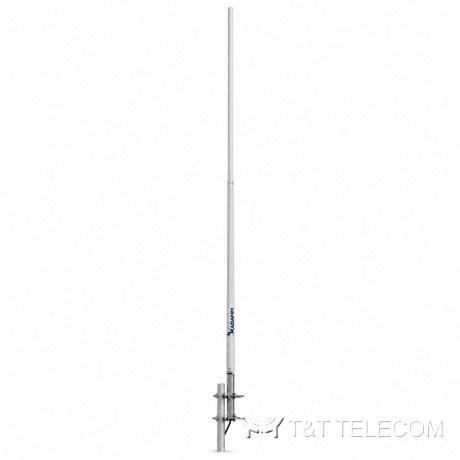

KADAMM AC-40010D — коллинеарная ненаправленная антенна 400–480 МГц, 10,2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

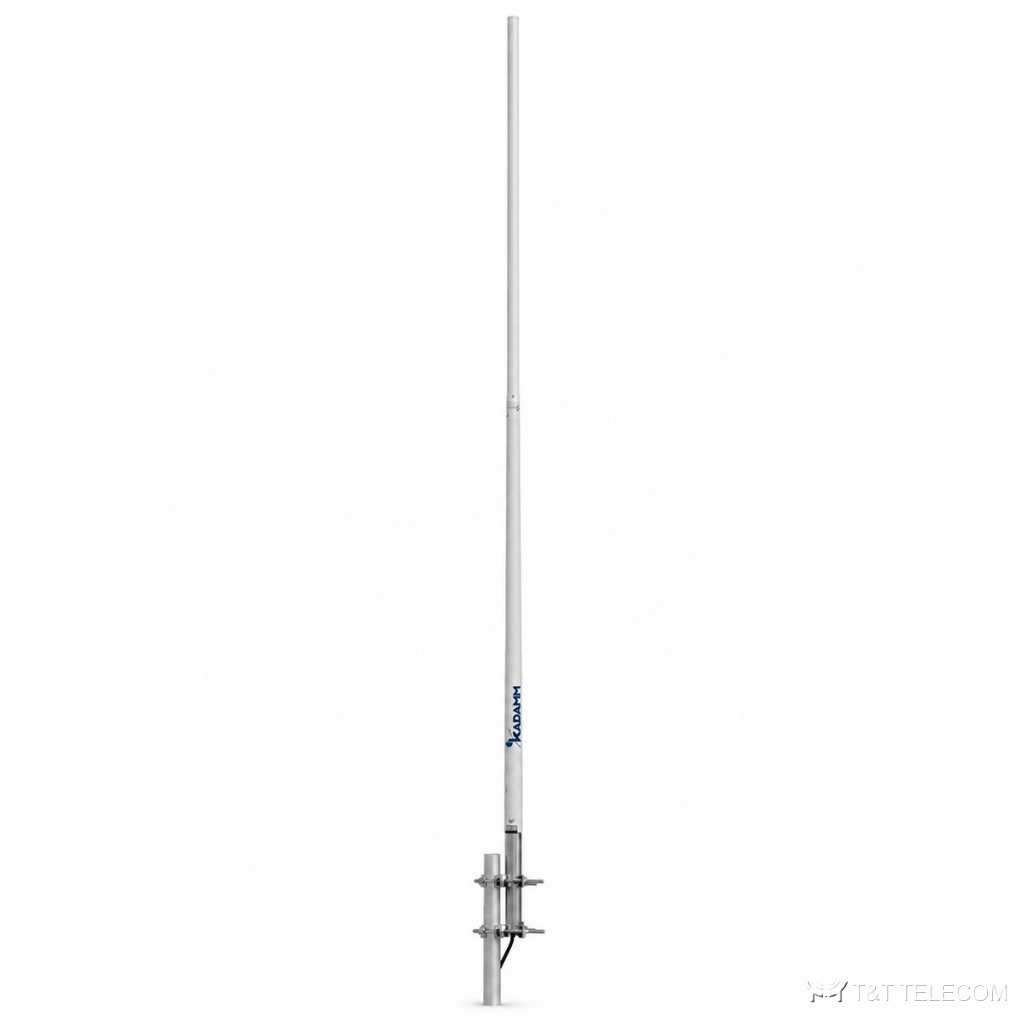

KADAMM AC-40010D: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-40010D подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-40010D: полоса 400–480 МГц; усиление 10,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Диапазоны AC-40010D: LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-40010D.
- Стационарные пульты и диспетчерские — AC-40010D.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 10,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 4000 мм |
| Масса антенны | 4,2 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-40010D: 400–480 МГц.
- Коэффициент усиления AC-40010D — 10,2 дБи; больше усиление — уже луч.
- Ширина луча AC-40010D: в горизонтальной плоскости 360°, в вертикальной 10°.
- Под разъёмы AC-40010D (1×N) подбирают джамперы и переходы.
- Монтаж AC-40010D: Ø40–50 мм.
- Габариты и масса AC-40010D: 4000 мм, 4,2 кг.
Поставка и документы
Поставляем KADAMM AC-40010D по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-40010D?
10,2 дБи. Ширина луча — 360°.
Как крепится AC-40010D?
Ø.40–50 мм
Что нужно для подбора AC-40010D?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-40010D.
