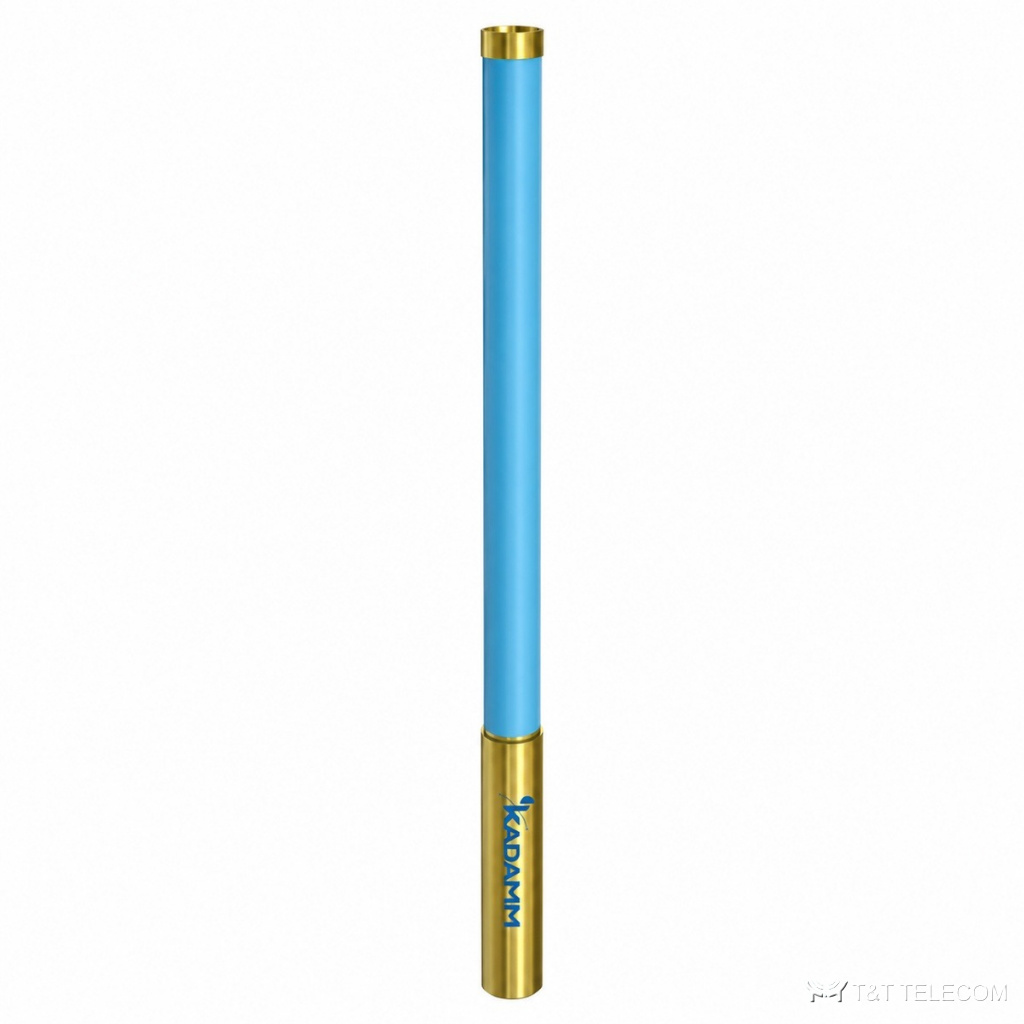

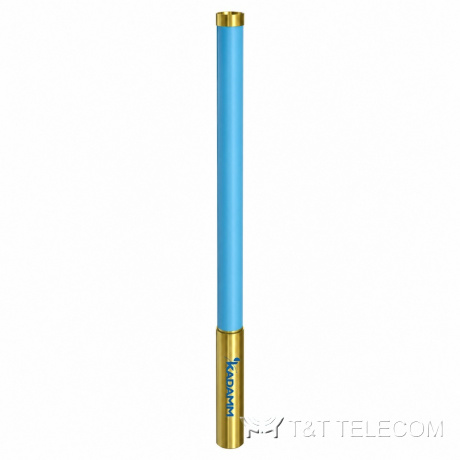

KADAMM AC-40003 — всенаправленная коллинеарная антенна 400–480 МГц (433 МГц), 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-40003: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-40003 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-40003: полоса 400–480 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 500 Вт.
Где применяют
- Полоса AC-40003 охватывает LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-40003.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-40003.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68 ± 15° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN или по заказу (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø70 × (1050 ± 5) мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø50–115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-40003 — 400–480 МГц.
- Коэффициент усиления AC-40003 — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-40003: в горизонтальной плоскости 360°, в вертикальной 68 ± 15°.
- Под разъёмы AC-40003 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж AC-40003: Ø50–115 мм.
- Габариты и масса AC-40003: Ø70 × (1050 ± 5) мм, 2,1 кг.
Поставка и документы
KADAMM AC-40003 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится AC-40003?
Ø.50–115 мм
Что нужно для подбора AC-40003?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-40003.
Какие частоты поддерживает AC-40003?
Рабочая полоса AC-40003 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
