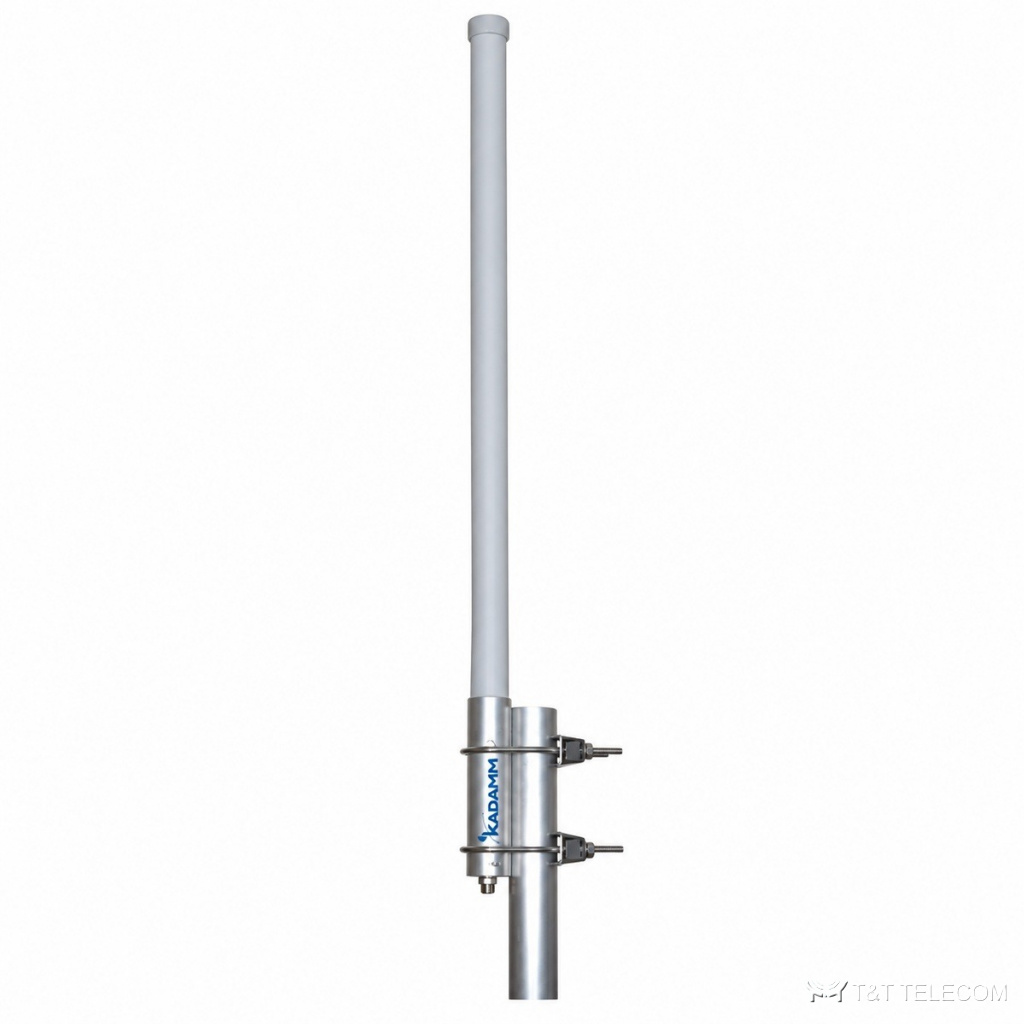

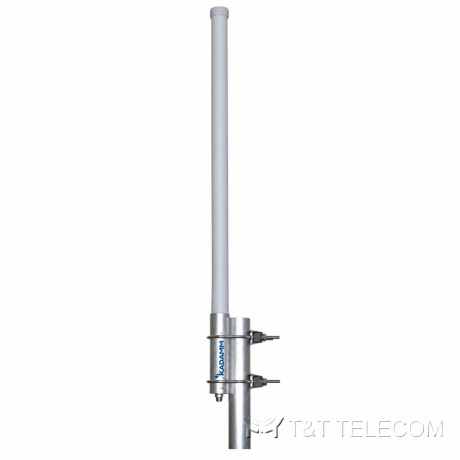

KADAMM AC-35012 — всенаправленная коллинеарная антенна 350–360 МГц, 12 дБи

KADAMM AC-35012 — всенаправленная коллинеарная антенна 350–360 МГц, 12 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-35012 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-35012 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-35012 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-35012: полоса 350–360 МГц; усиление 12 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Для каких задач

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-35012.
  • Стационарные пульты и диспетчерские — AC-35012.

Технические характеристики

ПараметрЗначение
Диапазон частот350–360 МГц
Коэффициент усиления, дБи12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость9°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыUHF или розетка N (IEC 61169-16)
Размеры (В × Ш × Г)7,3 мм
Масса антенны11,3 кг
Крепление на трубуØ40–50 мм

Как подобрать

  • Сверьте частоты своей сети с полосой AC-35012 — 350–360 МГц.
  • Коэффициент усиления AC-35012 — 12 дБи; больше усиление — уже луч.
  • Ширина луча AC-35012: в горизонтальной плоскости 360°, в вертикальной 9°.
  • Разъёмы AC-35012 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-35012: Ø40–50 мм.
  • Габариты и масса AC-35012: 7,3 мм, 11,3 кг.

Поставка и документы

KADAMM AC-35012 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у AC-35012?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-35012?
12 дБи. Ширина луча — 360°.

Как крепится AC-35012?
Ø.40–50 мм
