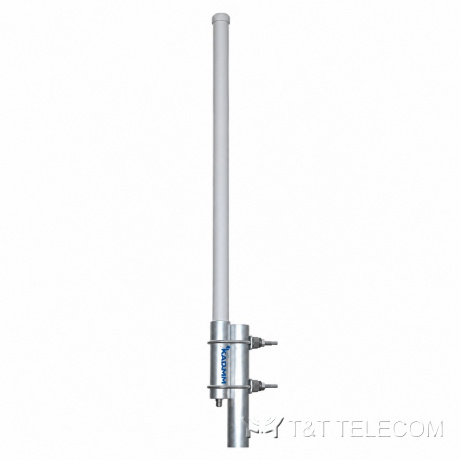

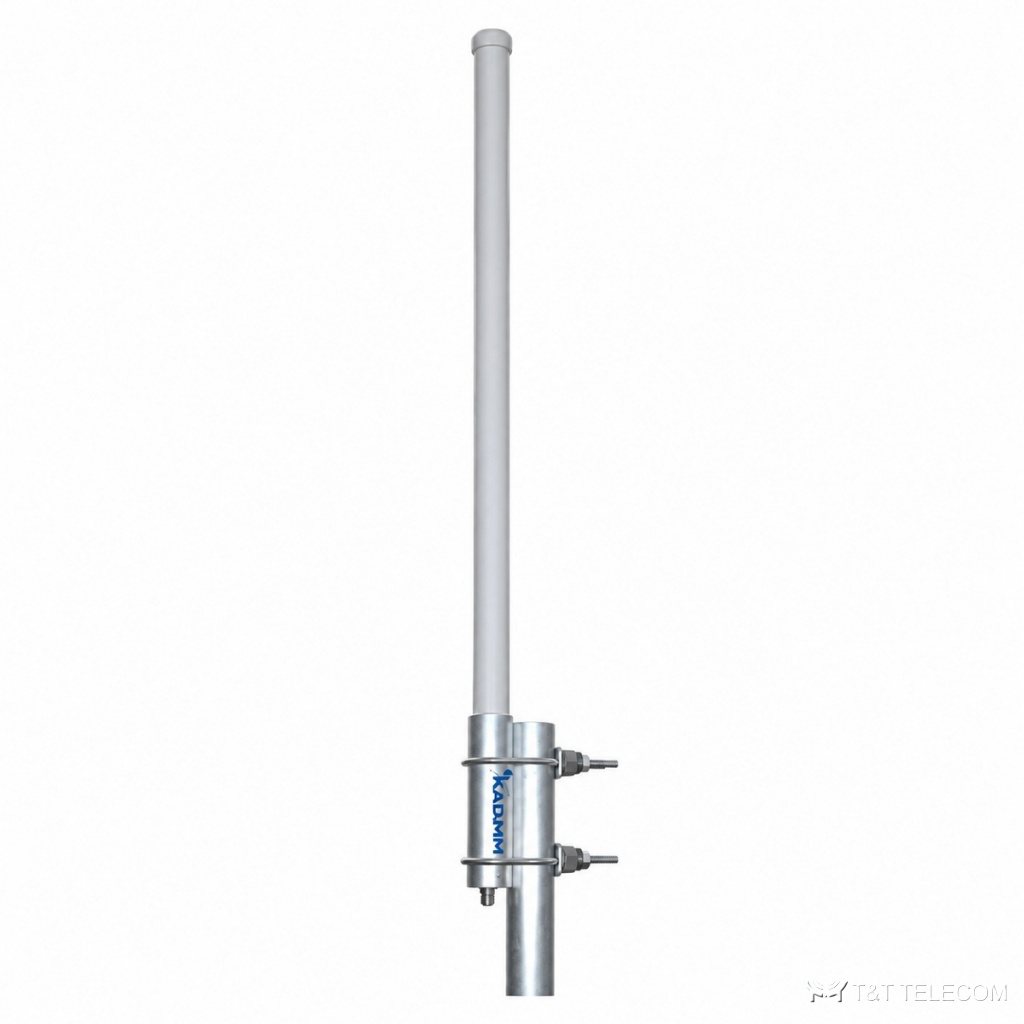

KADAMM AC-35010 — всенаправленная коллинеарная антенна 300–390 МГц, 10,2 дБи

KADAMM AC-35010 — всенаправленная коллинеарная антенна 300–390 МГц, 10,2 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-35010 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-35010 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-35010 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-35010: полоса 300–390 МГц; усиление 10,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Где применяют

  • Ведомственные и технологические радиосети — AC-35010.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-35010.

Технические характеристики

ПараметрЗначение
Диапазон частот300–390 МГц
Коэффициент усиления, дБи10,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость10°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)4,7 ± 0,5 мм
Масса антенны4,45 кг
Крепление на трубуØ40–50 мм

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы AC-35010: 300–390 МГц.
  • Коэффициент усиления AC-35010 — 10,2 дБи; больше усиление — уже луч.
  • Ширина луча AC-35010: в горизонтальной плоскости 360°, в вертикальной 10°.
  • Под разъёмы AC-35010 (1×N) подбирают джамперы и переходы.
  • Монтаж AC-35010: Ø40–50 мм.
  • Габариты и масса AC-35010: 4,7 ± 0,5 мм, 4,45 кг.

Поставка и документы

KADAMM AC-35010 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у AC-35010?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-35010?
10,2 дБи. Ширина луча — 360°.

Как крепится AC-35010?
Ø.40–50 мм
