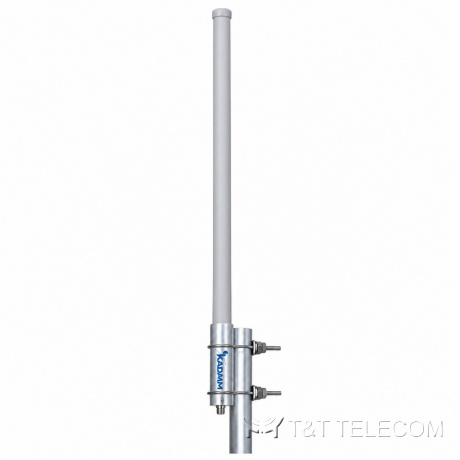

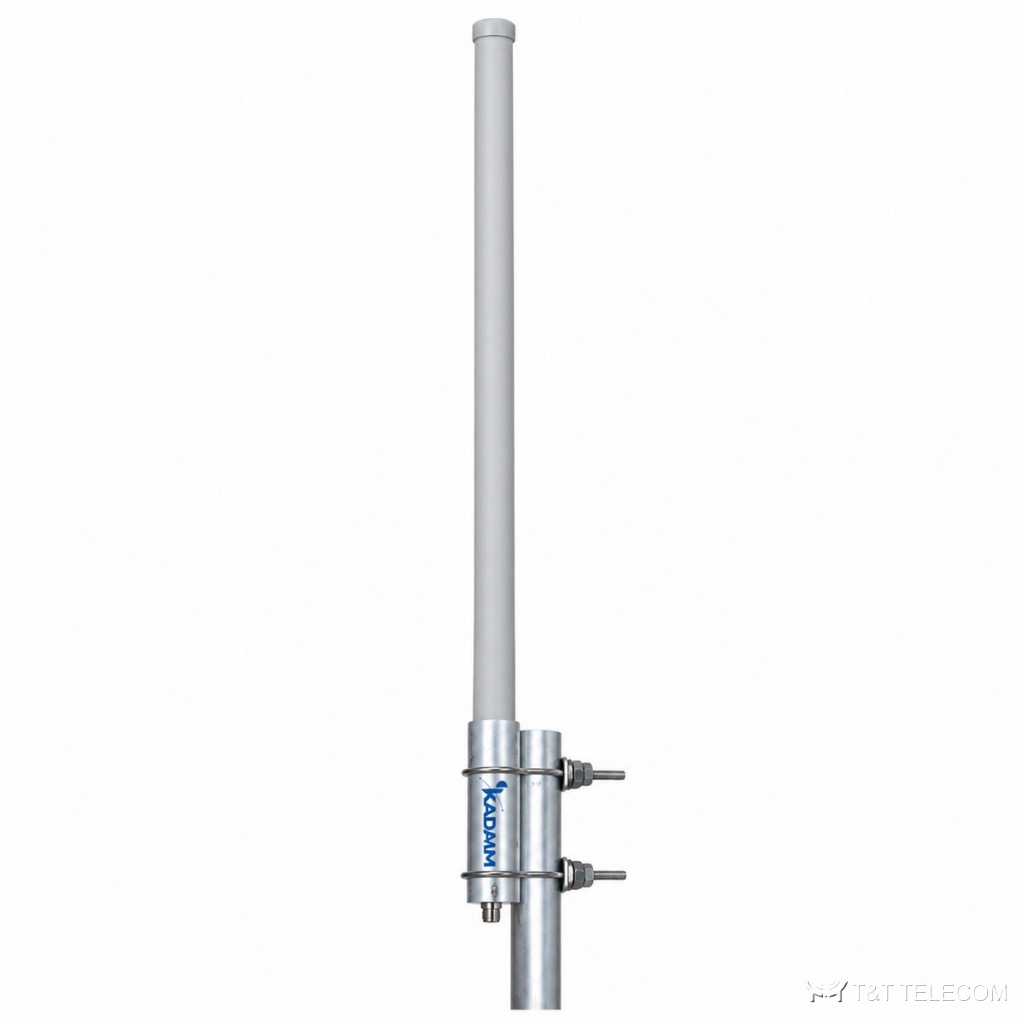

KADAMM AC-35008 — всенаправленная коллинеарная антенна 350–400 МГц, 8 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-35008 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-35008 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-35008: полоса 350–400 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы N / 7/16 DIN; мощность до 500 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-35008.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-35008.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–400 МГц |
| Коэффициент усиления, дБи | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,55 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Исполнения
| Артикул | Разъём | Длина / габариты, мм |
|---|---|---|
| KADAMM AC-35008 | розетка N или 7/16DIN | Ø70 × 3205 |
| KADAMM AC-35008-2 | розетка 7/16 DIN | Ø70×3205±20 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 5,5 кг |
| Крепление на трубу | Ø80–95 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-35008 — 350–400 МГц.
- Коэффициент усиления AC-35008 — 8 дБи; больше усиление — уже луч.
- Ширина луча AC-35008: в горизонтальной плоскости 360°, в вертикальной 16°.
- Под разъёмы AC-35008 (N / 7/16 DIN) подбирают джамперы и переходы.
- Монтаж AC-35008: Ø80–95 мм.
- Габариты и масса AC-35008: по исполнению (см. таблицу «Исполнения»), 5,5 кг.
Поставка и документы
Подберём KADAMM AC-35008 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-35008?
N / 7/16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-35008?
8 дБи. Ширина луча — 360°.
Как крепится AC-35008?
Ø.80–95 мм
