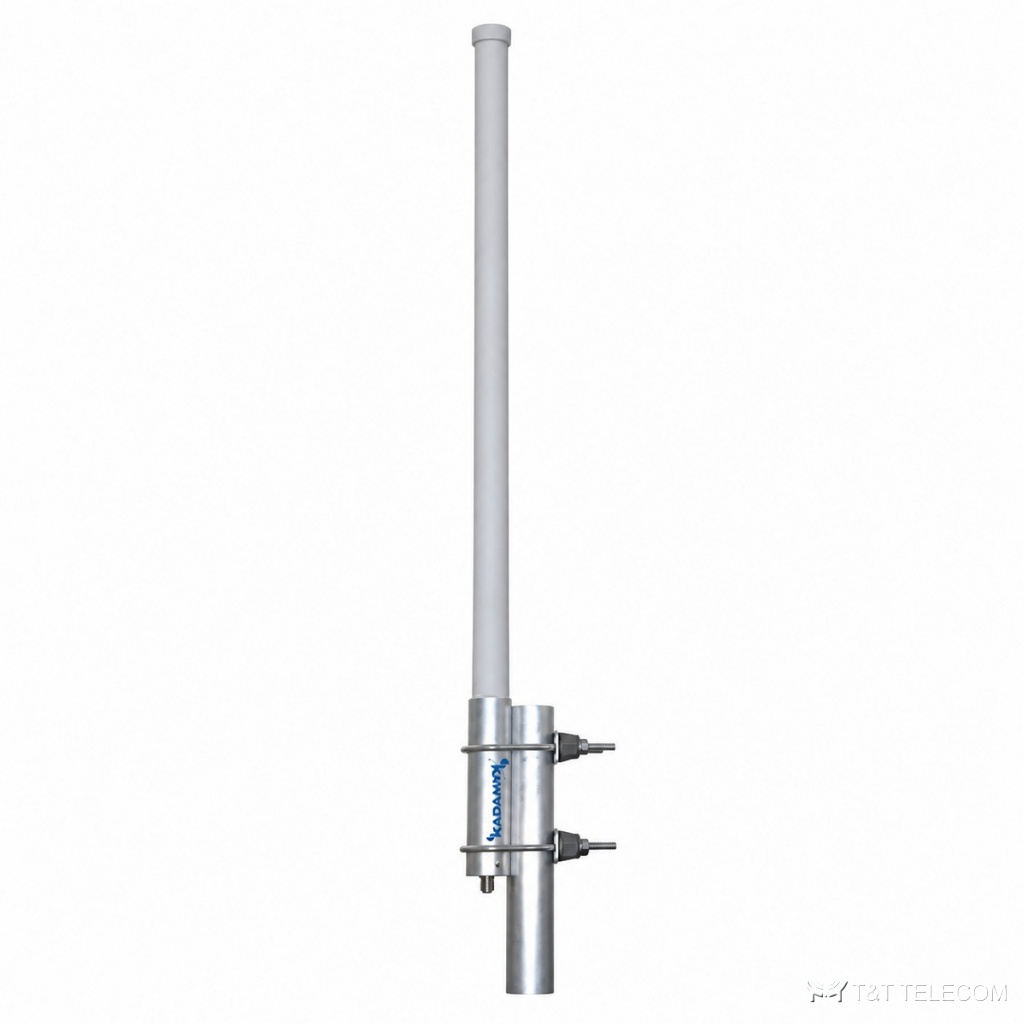

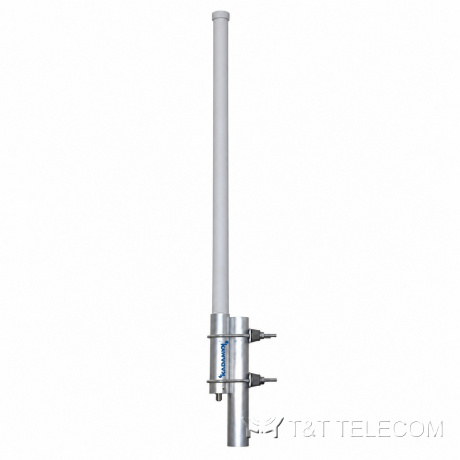

KADAMM AC-35005-3 — всенаправленная коллинеарная антенна 330–370 МГц, 5 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-35005-3: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-35005-3 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-35005-3: полоса 330–370 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Ведомственные и технологические радиосети — AC-35005-3.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-35005-3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Ширина ДН (В) | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|
| KADAMM AC-35005-3 | 330–370 | 35° | 1300 ± 5 | 1,5 |
| KADAMM AC-35005-4 | 351–366 | 35±6° | Ø36×(1410±10) | 1,05 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 1,05–1,5 кг |
| Крепление на трубу | Ø30–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-35005-3: 330–370 МГц.
- Коэффициент усиления AC-35005-3 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-35005-3: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Под разъёмы AC-35005-3 (1×N) подбирают джамперы и переходы.
- Монтаж AC-35005-3: Ø30–50 мм.
- Габариты и масса AC-35005-3: по исполнению (см. таблицу «Исполнения»), 1,05–1,5 кг.
Поставка и документы
Подберём KADAMM AC-35005-3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-35005-3?
5 дБи. Ширина луча — 360°.
Как крепится AC-35005-3?
Ø.30–50 мм
Что нужно для подбора AC-35005-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-35005-3.
