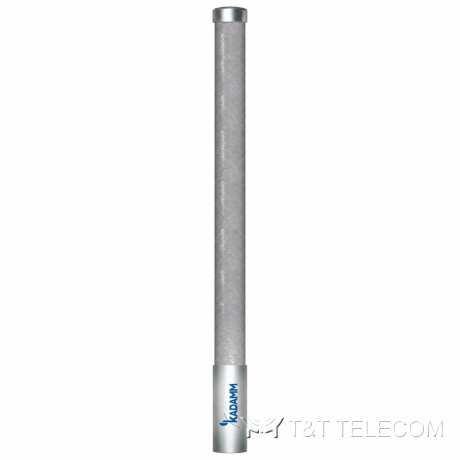

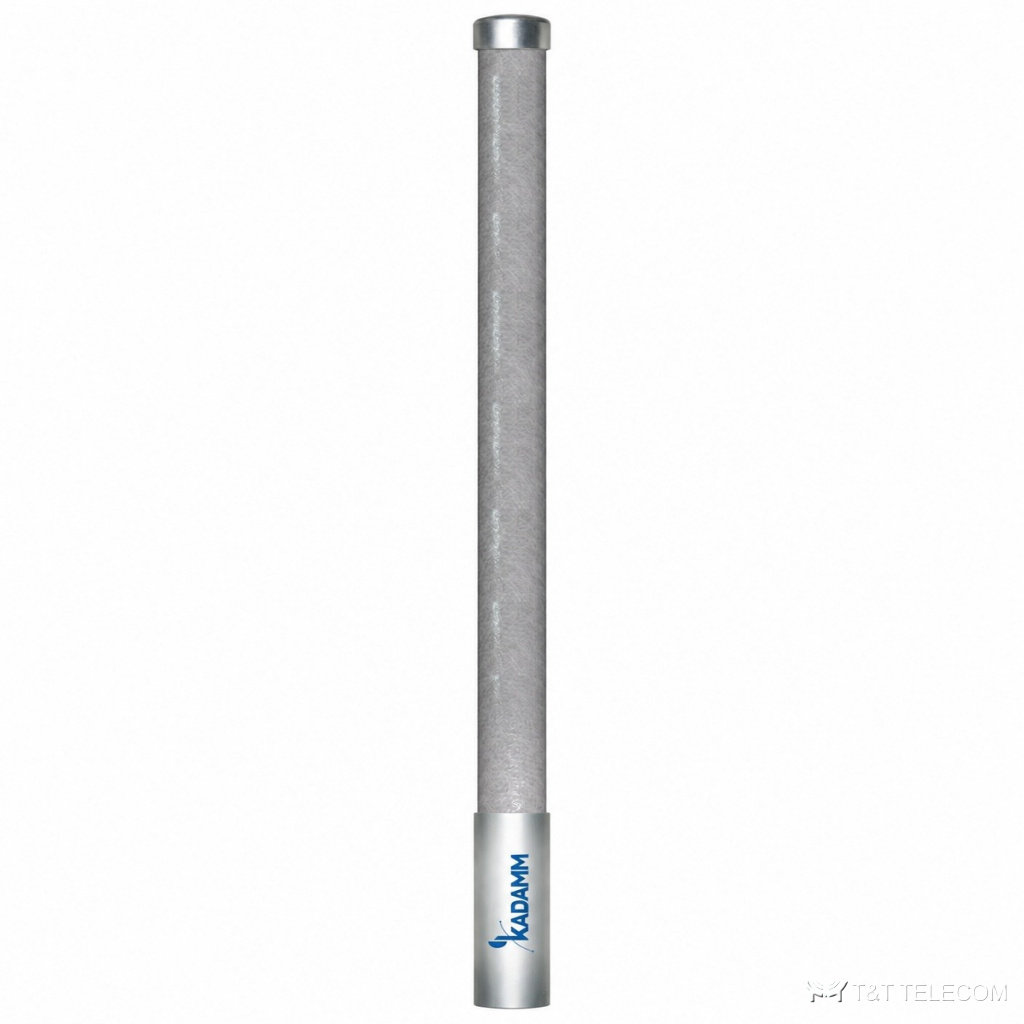

KADAMM AC-35005-2 — всенаправленная коллинеарная антенна 350–370 / 806–866 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-35005-2: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-35005-2 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-35005-2: полоса 350–370 МГц и 806–866 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-35005-2.
- Стационарные пульты и диспетчерские — AC-35005-2.
Технические характеристики
| Параметр | 350–370 МГц | 806–866 МГц |
|---|---|---|
| Диапазон частот | 350–370 / 806–866 МГц | |
| Коэффициент усиления, дБи | 5 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 36 ± 5° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø54 × (2785 ± 10) мм |
| Размеры упаковки | 2910 × 110 × 130 мм |
| Масса антенны | 3,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-35005-2 — 350–370 МГц и 806–866 МГц.
- Усиление AC-35005-2 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-35005-2: в горизонтальной плоскости 360°, в вертикальной 36 ± 5°.
- Разъёмы AC-35005-2 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-35005-2: Ø54 × (2785 ± 10) мм, 3,1 кг.
Поставка и документы
Поставляем KADAMM AC-35005-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-35005-2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-35005-2?
5 дБи. Ширина луча — 360°.
Что нужно для подбора AC-35005-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-35005-2.
