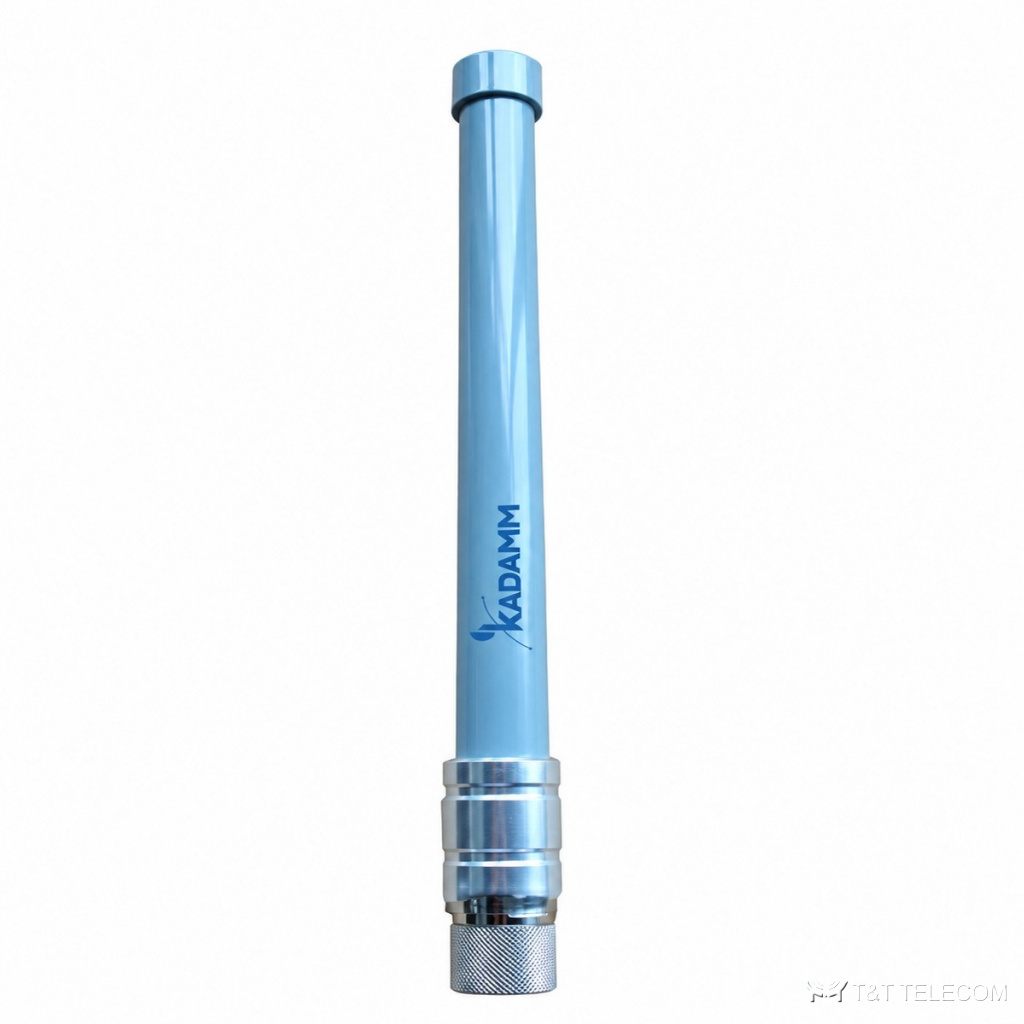

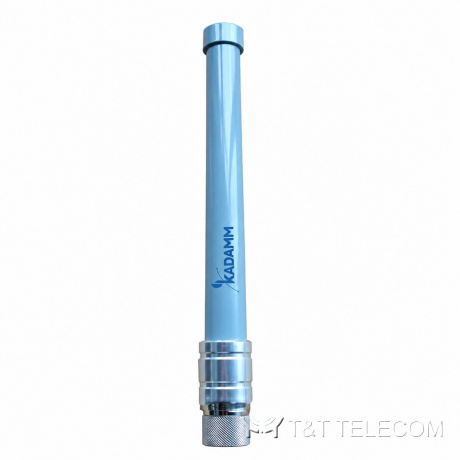

KADAMM AC-35003 — всенаправленная коллинеарная антенна 310–380 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-35003 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-35003 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-35003: полоса 310–380 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы N; мощность до 200 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AC-35003.
- Стационарные пульты и диспетчерские — AC-35003.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AC-35003 | 310–380 | 3±1 | 65±25° | вилка N | Ø24×(530±5) | 0,27 |
| KADAMM AC-35003-3 | 350–386 | 3 | 68±20° | розетка N | Ø60×(750±20) | 1,28 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,27–1,28 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-35003 — 310–380 МГц.
- Усиление AC-35003 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-35003: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Под разъёмы AC-35003 (N) подбирают джамперы и переходы.
- Габариты и масса AC-35003: по исполнению (см. таблицу «Исполнения»), 0,27–1,28 кг.
Поставка и документы
KADAMM AC-35003 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-35003?
3 дБи. Ширина луча — 360°.
Что нужно для подбора AC-35003?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-35003.
Какие частоты поддерживает AC-35003?
Рабочая полоса AC-35003 — 310–380 МГц.
