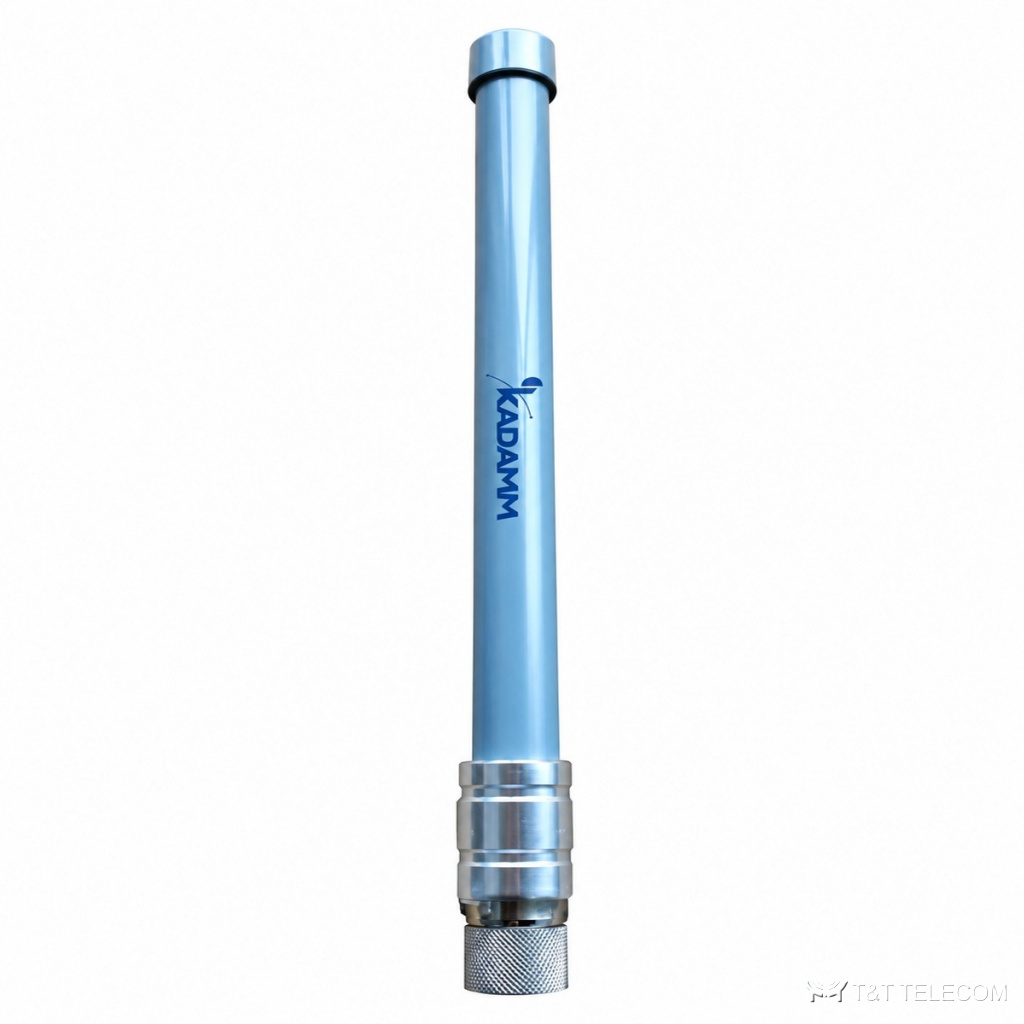

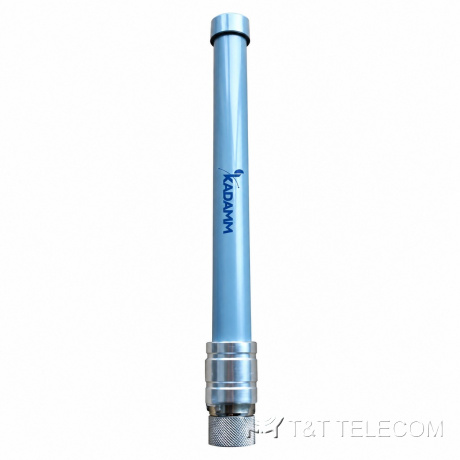

KADAMM AC-35003-2 — всенаправленная коллинеарная антенна 380–480 МГц (433 МГц), 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-35003-2 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-35003-2 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-35003-2: полоса 380–480 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Область применения
- Через AC-35003-2 работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-35003-2.
- Стационарные пульты и диспетчерские — AC-35003-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–480 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2, ≤1,8 при 400–460 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (425 ± 5) мм |
| Масса антенны | 0,226 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-35003-2: 380–480 МГц.
- Усиление AC-35003-2 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-35003-2: в горизонтальной плоскости 360°, в вертикальной 65 ± 25°.
- Под разъёмы AC-35003-2 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-35003-2: Ø24 × (425 ± 5) мм, 0,226 кг.
Поставка и документы
Поставляем KADAMM AC-35003-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-35003-2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-35003-2?
3 дБи. Ширина луча — 360°.
Что нужно для подбора AC-35003-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-35003-2.
