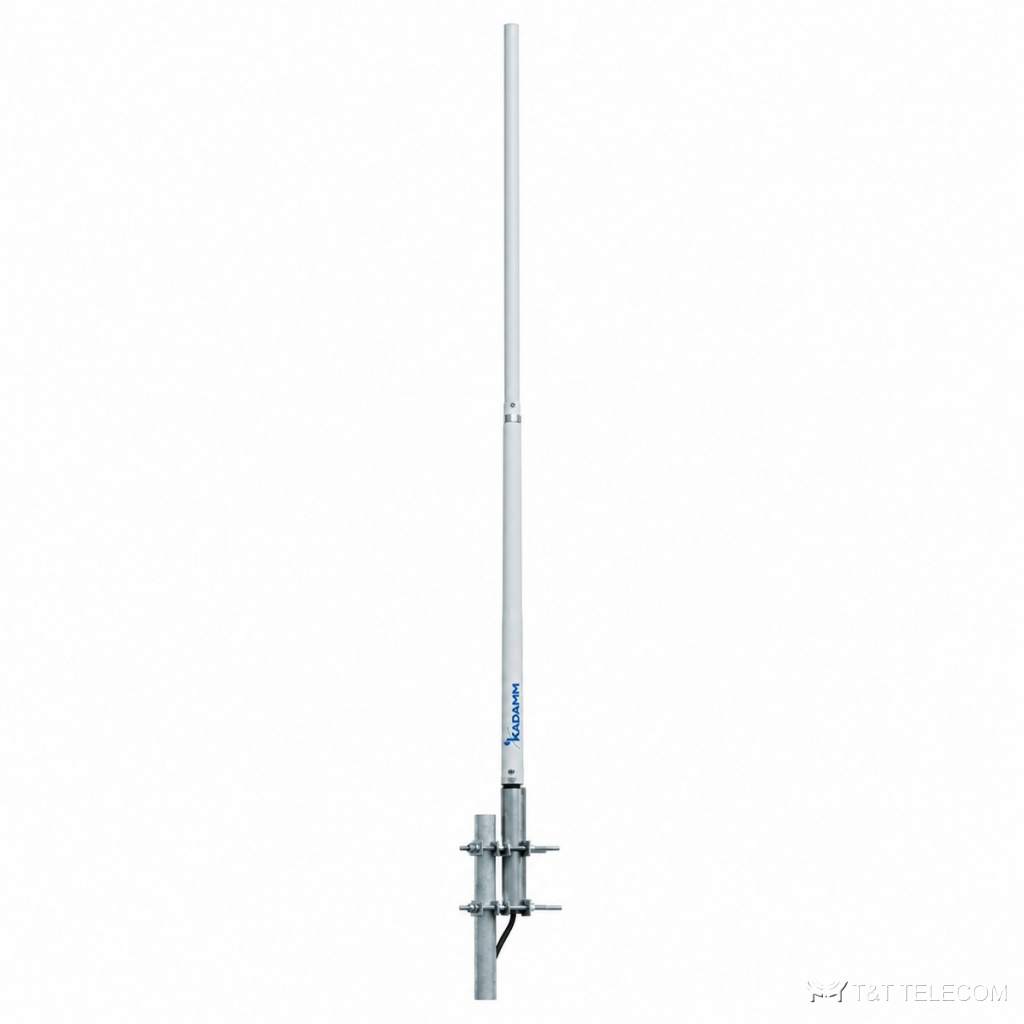

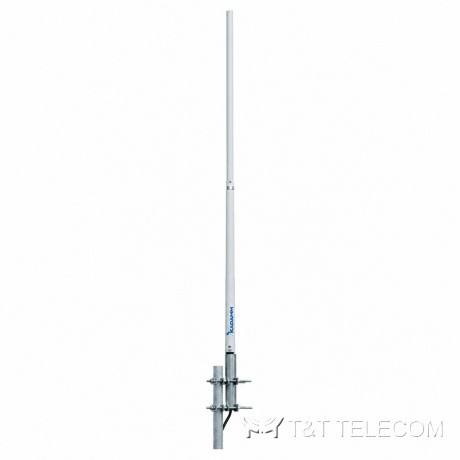

KADAMM AC-23085 — всенаправленная коллинеарная антенна 220–290 МГц, 8,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-23085 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-23085 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-23085: полоса 220–290 МГц; усиление 8,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 150 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AC-23085.
- Стационарные пульты и диспетчерские — AC-23085.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 3900 мм |
| Масса антенны | 4,4 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-23085 — 220–290 МГц.
- Усиление AC-23085 — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-23085: в горизонтальной плоскости 360°, в вертикальной 14,5°.
- Под разъёмы AC-23085 (1×N) подбирают джамперы и переходы.
- Монтаж AC-23085: Ø40–50 мм.
- Габариты и масса AC-23085: 4,4 кг.
Поставка и документы
KADAMM AC-23085 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-23085?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-23085.
Какие частоты поддерживает AC-23085?
Рабочая полоса AC-23085 — 220–290 МГц.
Какой разъём у AC-23085?
1×N. Другие исполнения — уточняйте при заказе.
