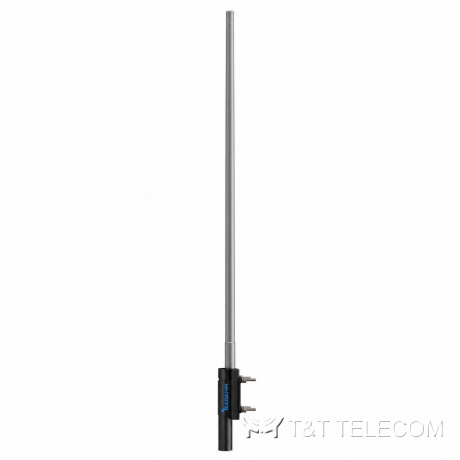

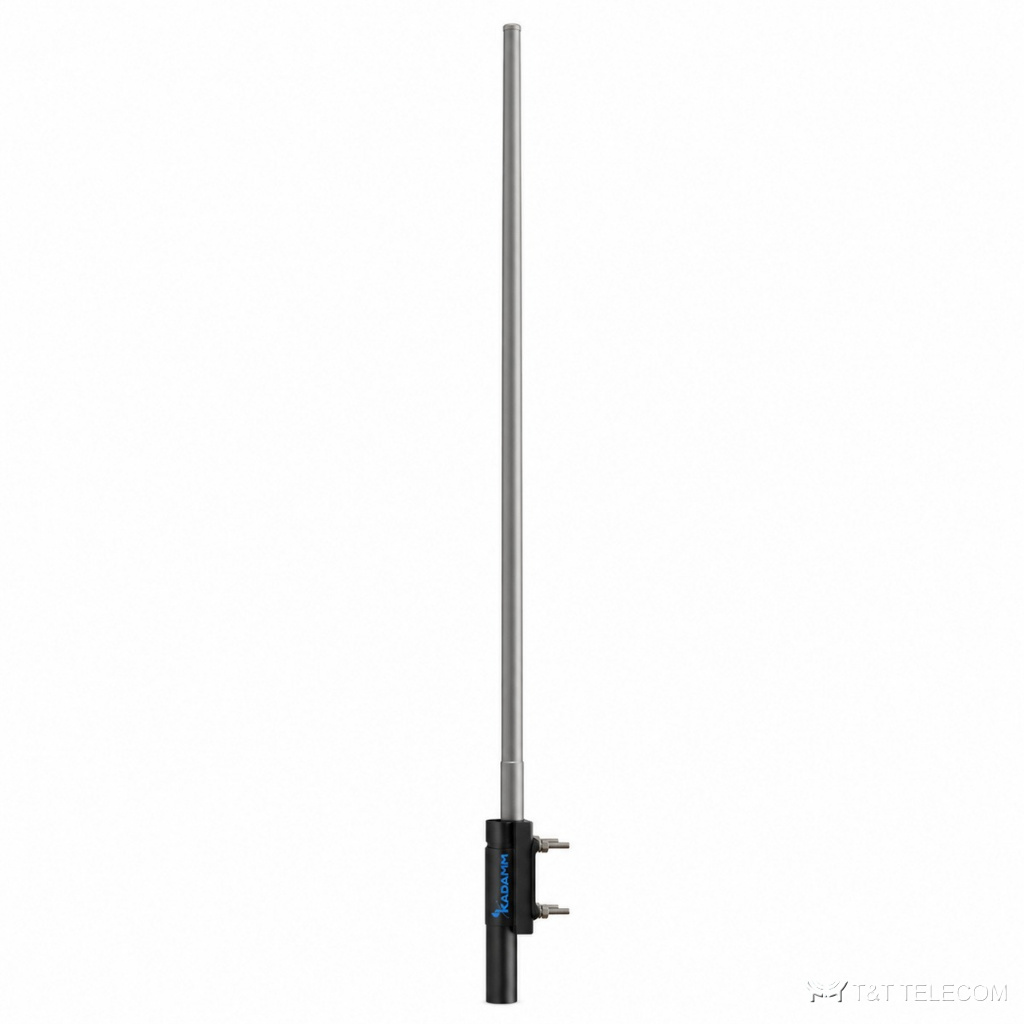

KADAMM AC-23065 — всенаправленная коллинеарная антенна 220–290 МГц, 6,5 дБи

KADAMM AC-23065 — всенаправленная коллинеарная антенна 220–290 МГц, 6,5 дБи
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-23065 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AC-23065 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-23065 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-23065: полоса 220–290 МГц; усиление 6,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×UHF; мощность до 100 Вт.

Для каких задач

  • Ведомственные и технологические радиосети — AC-23065.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-23065.

Технические характеристики

ПараметрЗначение
Диапазон частот220–290 МГц
Коэффициент усиления, дБи6,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость25°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмывилка UHF или по заказу
Высота2500 мм
Масса антенны2,5 кг
Крепление на трубуØ40–50 мм

Как подобрать

  • Сверьте частоты своей сети с полосой AC-23065 — 220–290 МГц.
  • Усиление AC-23065 — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-23065: в горизонтальной плоскости 360°, в вертикальной 25°.
  • Разъёмы AC-23065 — 1×UHF; кабельные сборки готовят под них заранее.
  • Монтаж AC-23065: Ø40–50 мм.
  • Габариты и масса AC-23065: 2,5 кг.

Поставка и документы

KADAMM AC-23065 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится AC-23065?
Ø.40–50 мм

Что нужно для подбора AC-23065?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-23065.

Какие частоты поддерживает AC-23065?
Рабочая полоса AC-23065 — 220–290 МГц.
