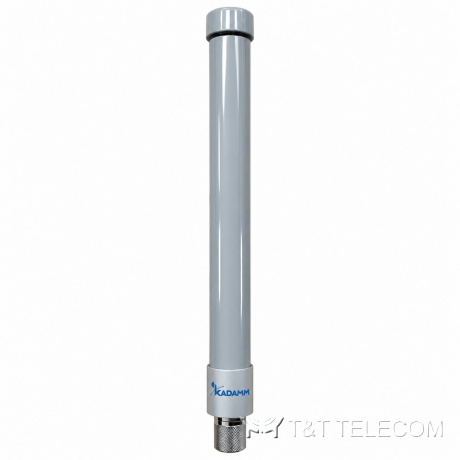

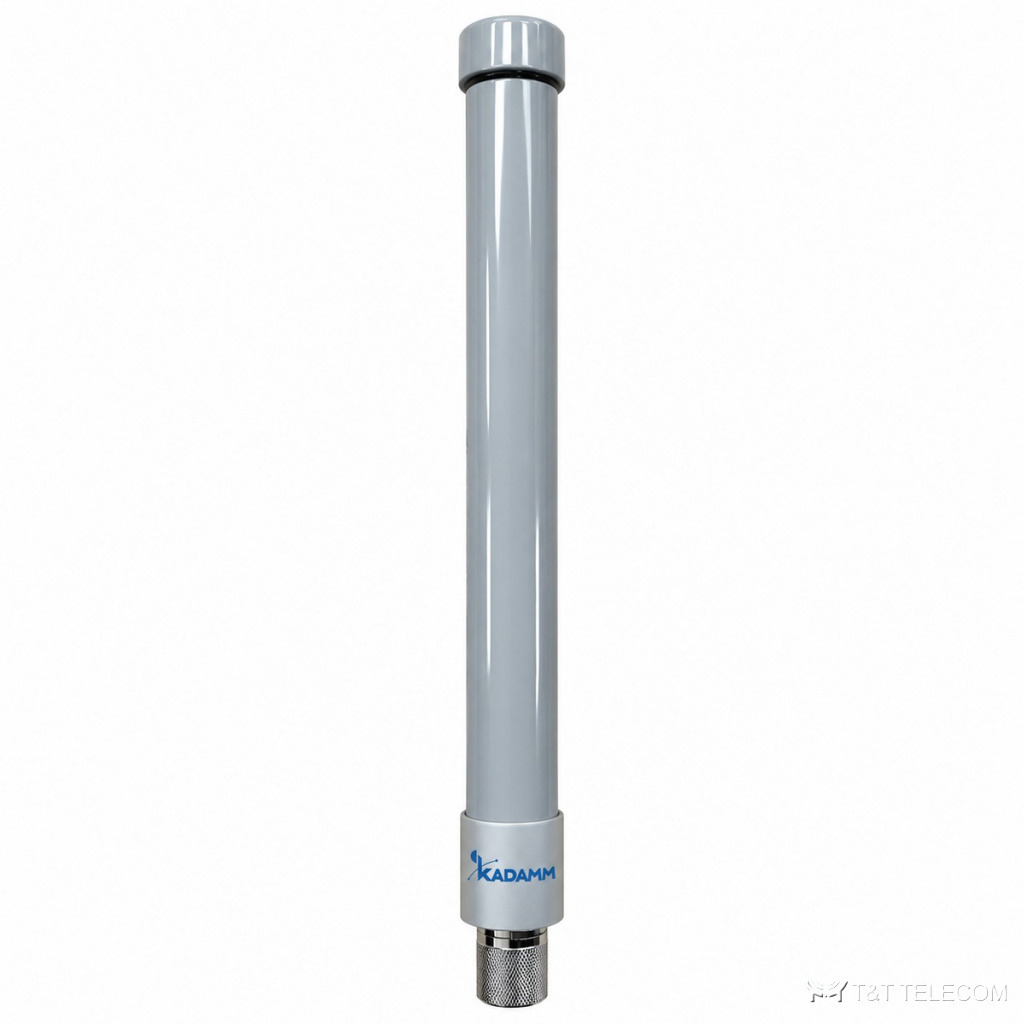

KADAMM AC-23003 — всенаправленная коллинеарная антенна 240–310 МГц, 3 дБи
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-23003: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-23003 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-23003: полоса 240–310 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы N; мощность до 200 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-23003.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-23003.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤2 (240–300 МГц), ≤1,5 (300–310 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AC-23003 | 240–310 | 3±1 | 65±25° | вилка N | Ø26×(600±5) | 0,3 |
| KADAMM AC-23003-2 | 220–290 | 3 | 58° | розетка N или по заказу | Ø20×1200 | 0,75 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,3–0,75 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-23003: 240–310 МГц.
- Усиление AC-23003 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-23003: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Разъёмы AC-23003 — N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-23003: по исполнению (см. таблицу «Исполнения»), 0,3–0,75 кг.
Поставка и документы
Подберём KADAMM AC-23003 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-23003?
Рабочая полоса AC-23003 — 240–310 МГц.
Какой разъём у AC-23003?
N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-23003?
3 дБи. Ширина луча — 360°.
