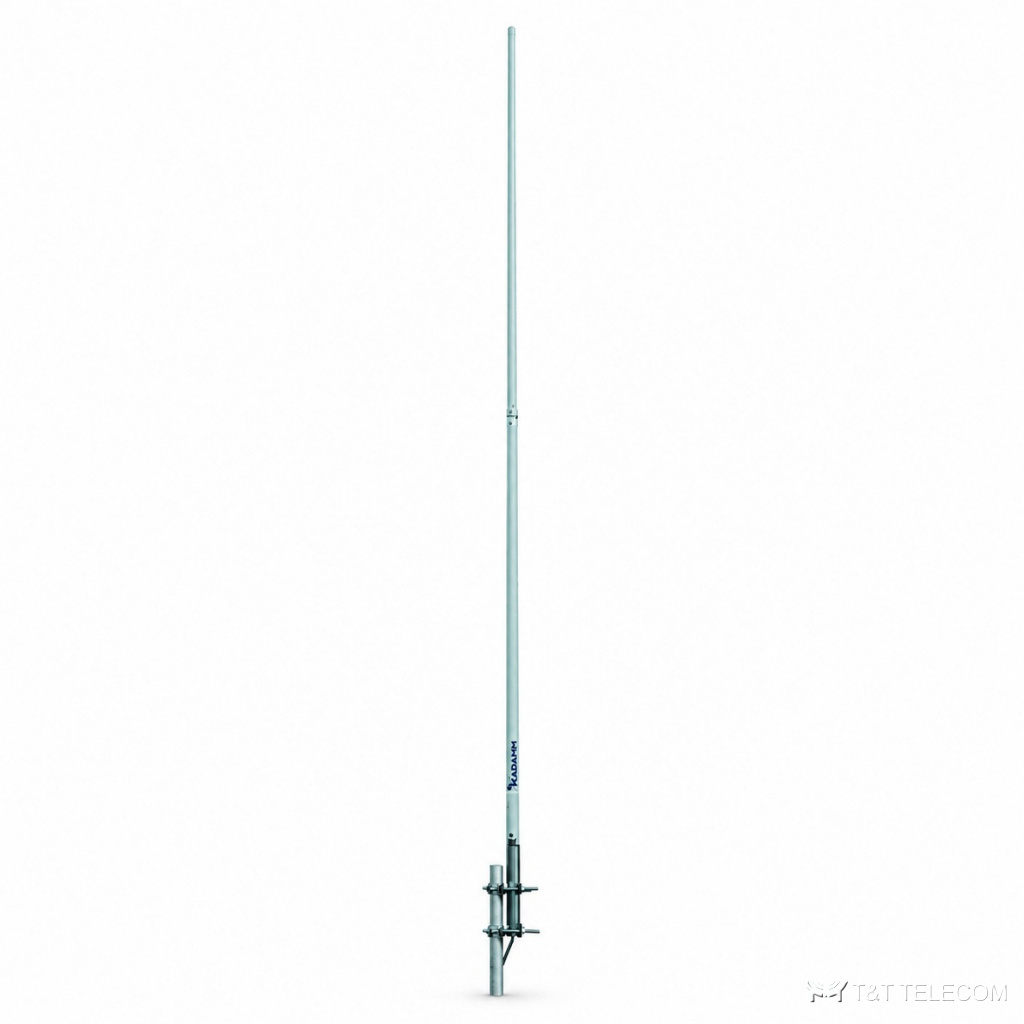

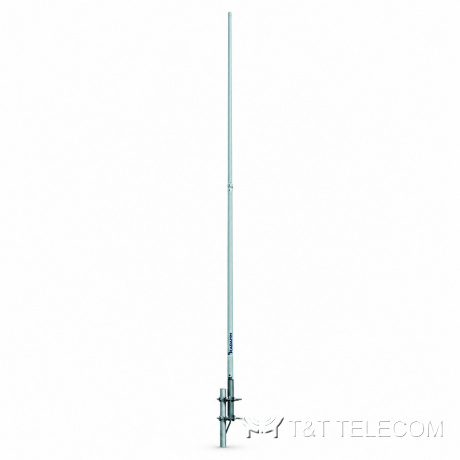

KADAMM AC-1509MBM — коллинеарная ненаправленная антенна 134–173 МГц, 8,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-1509MBM — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1509MBM — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-1509MBM: полоса 134–173 МГц; усиление 8,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 150 Вт.
Где применяют
- Через AC-1509MBM работают УКВ-радиосвязь 136–174 МГц.
- Ведомственные и технологические радиосети — AC-1509MBM.
- Стационарные пульты и диспетчерские — AC-1509MBM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 (на средней частоте ≤1,2) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 5700 мм |
| Масса антенны | 3,5 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-1509MBM — 134–173 МГц.
- Коэффициент усиления AC-1509MBM — 8,5 дБи; больше усиление — уже луч.
- Ширина луча AC-1509MBM: в горизонтальной плоскости 360°, в вертикальной 14,5°.
- Под разъёмы AC-1509MBM (1×N) подбирают джамперы и переходы.
- Монтаж AC-1509MBM: Ø40–50 мм.
- Габариты и масса AC-1509MBM: 5700 мм, 3,5 кг.
Поставка и документы
KADAMM AC-1509MBM поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-1509MBM?
Рабочая полоса AC-1509MBM — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у AC-1509MBM?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1509MBM?
8,5 дБи. Ширина луча — 360°.
