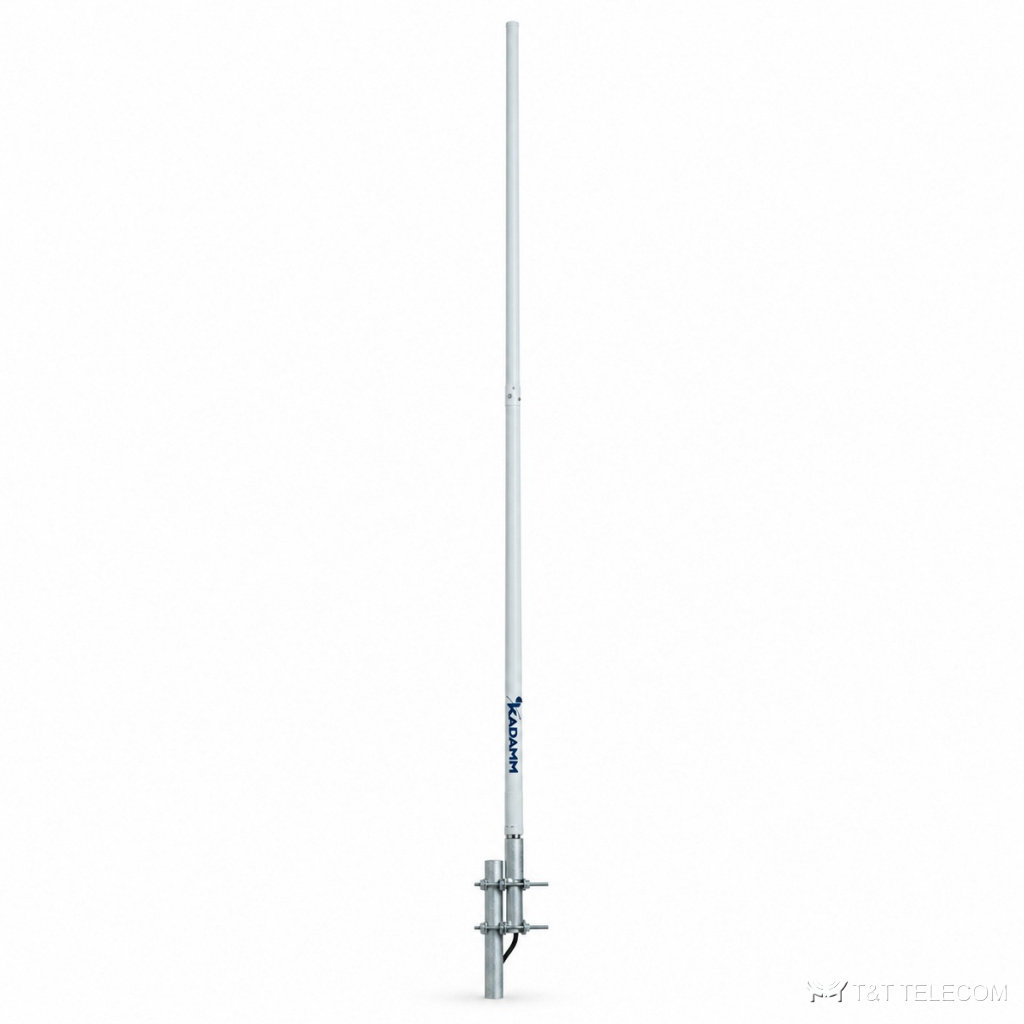

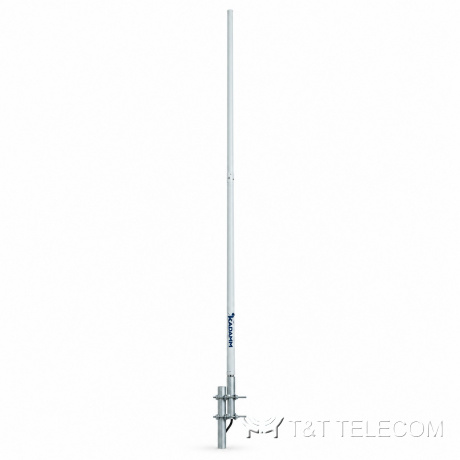

KADAMM AC-1509MB — коллинеарная ненаправленная антенна 134–173 МГц, 8,7 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1509MB — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-1509MB базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-1509MB: полоса 134–173 МГц; усиление 8,7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×UHF; мощность до 150 Вт.
Для каких задач
- Полоса AC-1509MB охватывает УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1509MB.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-1509MB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 8,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SL16 или по заказу |
| Размеры (В × Ш × Г) | 5700 мм |
| Масса антенны | 5 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-1509MB: 134–173 МГц.
- Коэффициент усиления AC-1509MB — 8,7 дБи; больше усиление — уже луч.
- Ширина луча AC-1509MB: в горизонтальной плоскости 360°, в вертикальной 13,5°.
- Разъёмы AC-1509MB — 1×UHF; кабельные сборки готовят под них заранее.
- Монтаж AC-1509MB: Ø40–50 мм.
- Габариты и масса AC-1509MB: 5700 мм, 5 кг.
Поставка и документы
Подберём KADAMM AC-1509MB под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-1509MB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1509MB.
Какие частоты поддерживает AC-1509MB?
Рабочая полоса AC-1509MB — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у AC-1509MB?
1×UHF. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-1509MB — техническое описание 445.72 КБ
