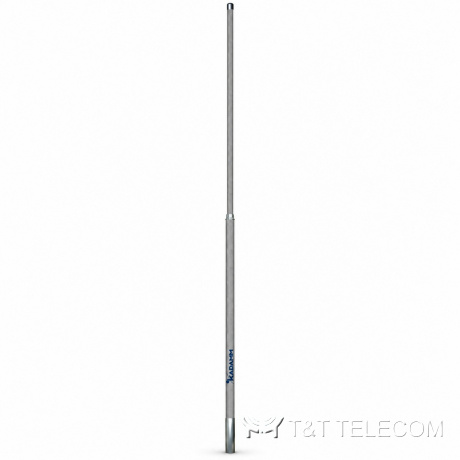

KADAMM AC-1509MA — коллинеарная ненаправленная антенна 134–173 МГц, 8,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

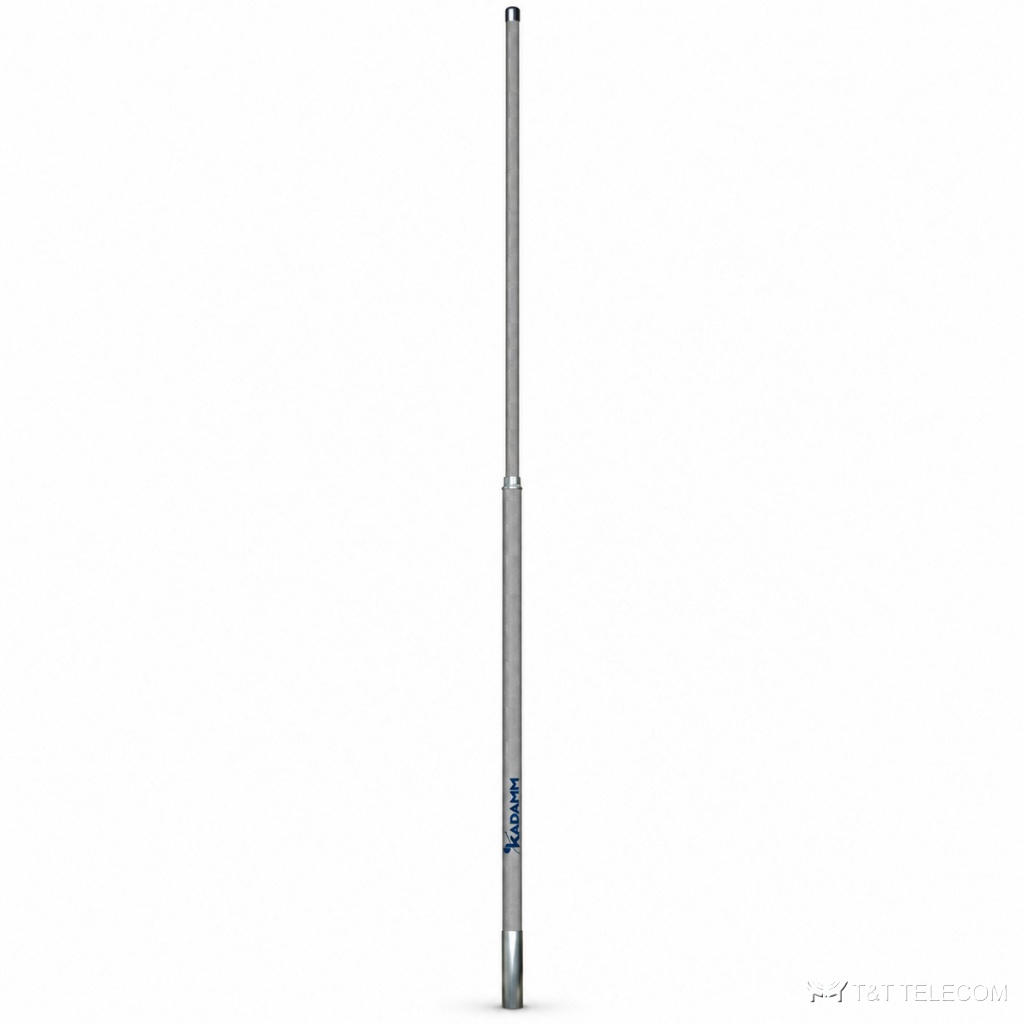

KADAMM AC-1509MA — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1509MA — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-1509MA: полоса 134–173 МГц; усиление 8,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×UHF; мощность до 100 Вт.
Для каких задач
- Через AC-1509MA работают УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1509MA.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-1509MA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF или по заказу |
| Размеры (В × Ш × Г) | 4700 мм |
| Масса антенны | 5,16 кг |
| Максимальная скорость ветра | - м/с |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-1509MA: 134–173 МГц.
- Усиление AC-1509MA — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1509MA: в горизонтальной плоскости 360°, в вертикальной 14,5°.
- Разъёмы AC-1509MA — 1×UHF; кабельные сборки готовят под них заранее.
- Монтаж AC-1509MA: Ø40–50 мм.
- Габариты и масса AC-1509MA: 4700 мм, 5,16 кг.
Поставка и документы
Подберём KADAMM AC-1509MA под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-1509MA?
Рабочая полоса AC-1509MA — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у AC-1509MA?
1×UHF. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1509MA?
8,5 дБи. Ширина луча — 360°.
