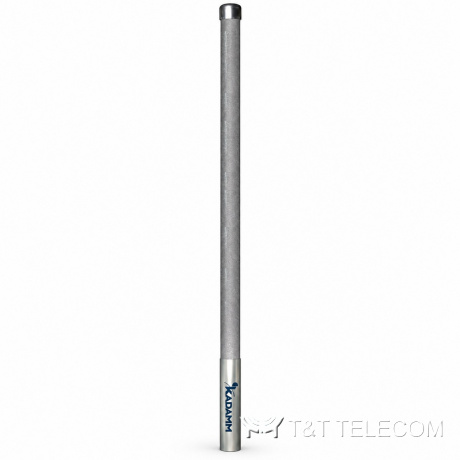

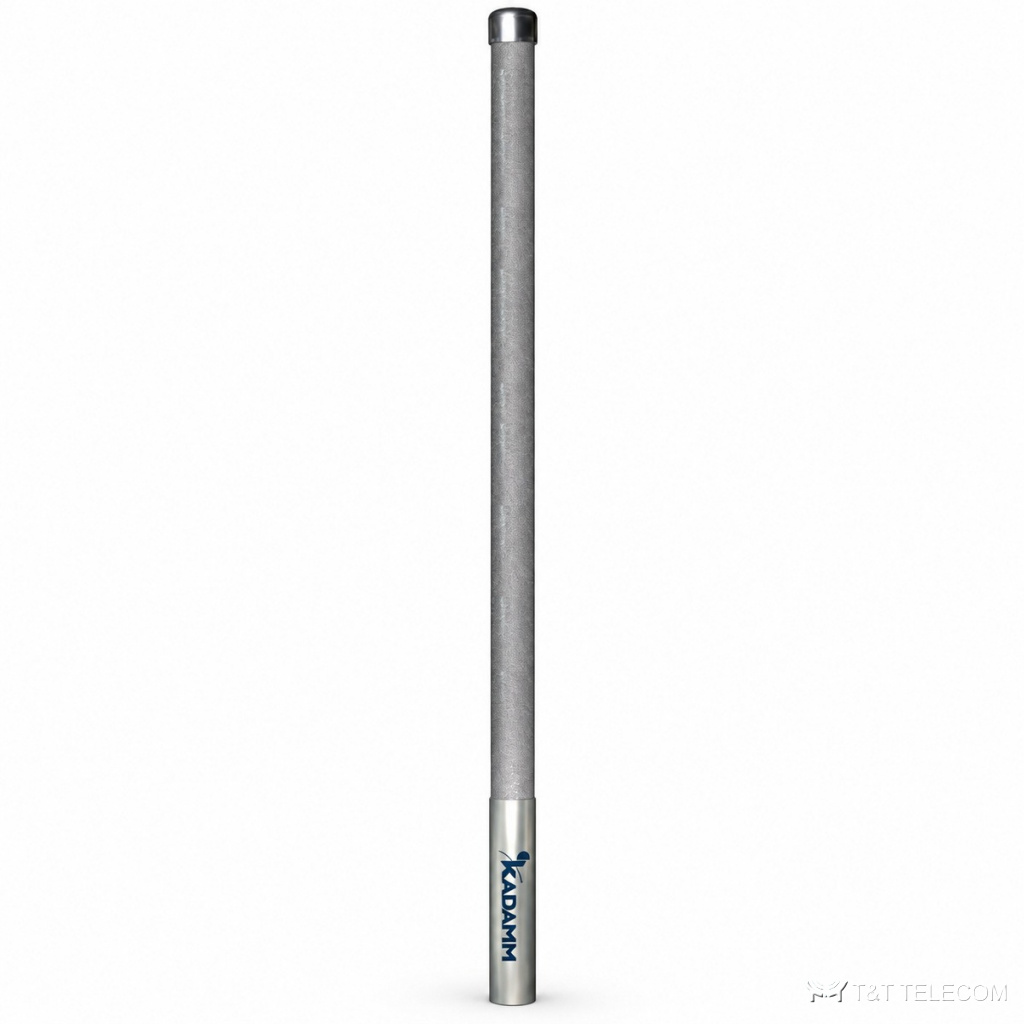

KADAMM AC-1507NA — коллинеарная ненаправленная антенна 134–173 МГц, 6,5 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1507NA: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-1507NA базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры AC-1507NA: полоса 134–173 МГц; усиление 6,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Полоса AC-1507NA охватывает УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1507NA.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-1507NA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3250 мм |
| Масса антенны | 2,8 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-1507NA — 134–173 МГц.
- Усиление AC-1507NA — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1507NA: в горизонтальной плоскости 360°, в вертикальной 25°.
- Разъёмы AC-1507NA — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1507NA: Ø40–50 мм.
- Габариты и масса AC-1507NA: 3250 мм, 2,8 кг.
Поставка и документы
Поставляем KADAMM AC-1507NA по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-1507NA?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1507NA?
6,5 дБи. Ширина луча — 360°.
Как крепится AC-1507NA?
Ø.40–50 мм
