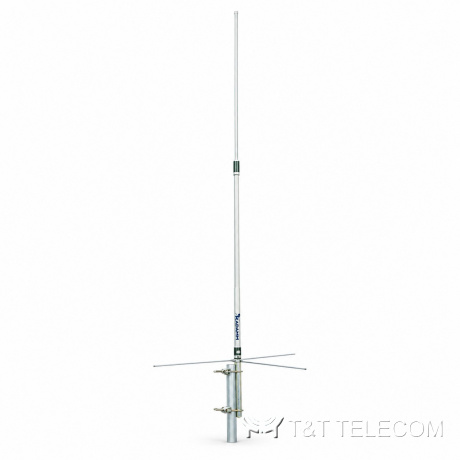

KADAMM AC-1506F — коллинеарная ненаправленная антенна 134–173 МГц, 6,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

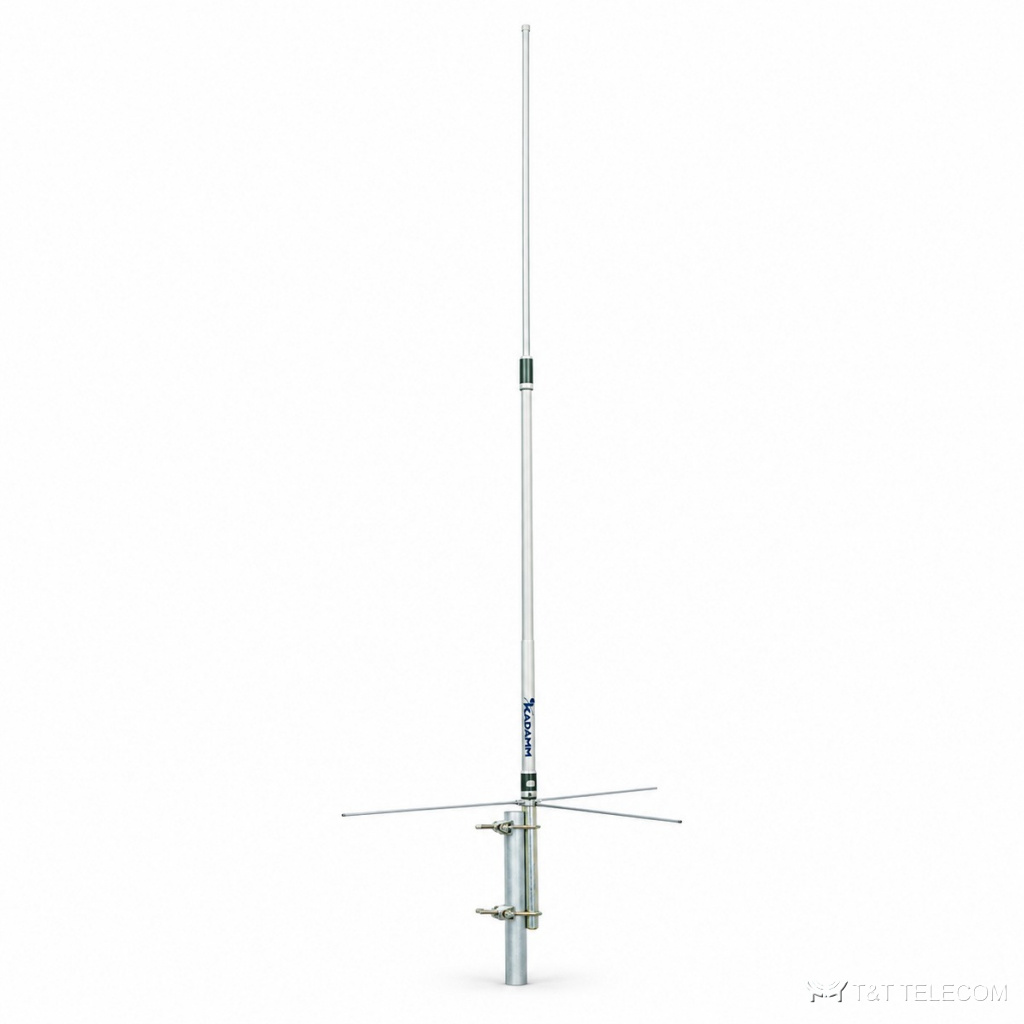

KADAMM AC-1506F: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1506F — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-1506F: полоса 134–173 МГц; усиление 6,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×UHF; мощность до 100 Вт.
Для каких задач
- Через AC-1506F работают УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1506F.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-1506F.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF или по заказу |
| Размеры (В × Ш × Г) | 3300 мм |
| Масса антенны | 3 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-1506F: 134–173 МГц.
- Усиление AC-1506F — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1506F: в горизонтальной плоскости 360°, в вертикальной 25°.
- Разъёмы AC-1506F — 1×UHF; кабельные сборки готовят под них заранее.
- Монтаж AC-1506F: Ø40–50 мм.
- Габариты и масса AC-1506F: 3300 мм, 3 кг.
Поставка и документы
KADAMM AC-1506F поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится AC-1506F?
Ø.40–50 мм
Что нужно для подбора AC-1506F?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1506F.
Какие частоты поддерживает AC-1506F?
Рабочая полоса AC-1506F — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
