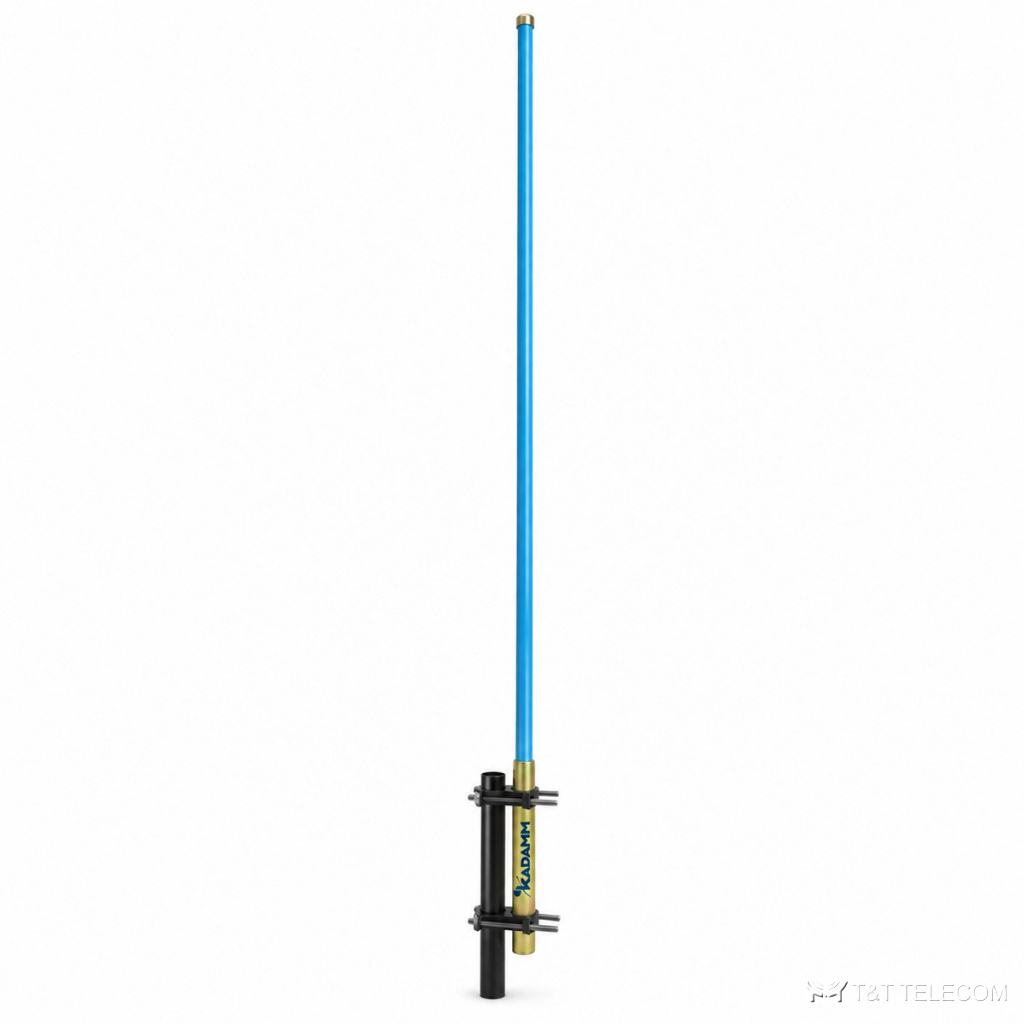

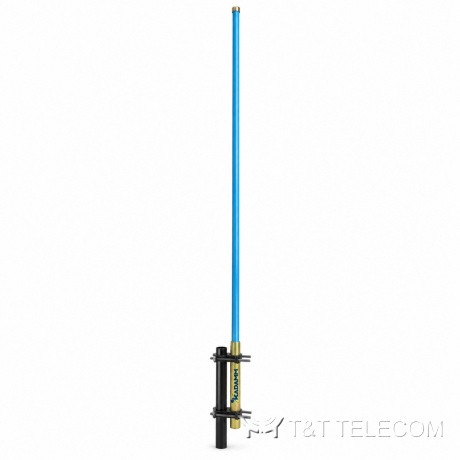

KADAMM AC-1505G5A — коллинеарная ненаправленная антенна 118–172 МГц (6 исполнений по поддиапазону), 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1505G5A: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1505G5A подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-1505G5A: полоса 118–172 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Область применения
- Диапазоны AC-1505G5A: УКВ-радиосвязь 136–174 МГц, авиадиапазон 118–137 МГц.
- Ведомственные и технологические радиосети — AC-1505G5A.
- Стационарные пульты и диспетчерские — AC-1505G5A.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 118–172 МГц (исполнения по поддиапазону) |
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,6 (118–132 МГц), ≤1,5 (132–146 МГц), ≤2 (140–160 МГц), ≤1,5 (146–160 МГц), ≤1,5 (154–168 МГц), ≤1,5 (158–172 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø70 × (4000 ± 20) (118–132 МГц) / Ø70 × (3580 ± 20) мм |
| Размеры упаковки | Ø104 × (4500 ± 20) (118–132 МГц) мм |
| Масса антенны | 5,78 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø80–95 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-1505G5A — 118–172 МГц.
- Усиление AC-1505G5A — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1505G5A: в горизонтальной плоскости 360°, в вертикальной 35°.
- Разъёмы AC-1505G5A — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1505G5A: Ø80–95 мм.
- Габариты и масса AC-1505G5A: Ø70 × (4000 ± 20) (118–132 МГц) / Ø70 × (3580 ± 20) мм, 5,78 кг.
Поставка и документы
KADAMM AC-1505G5A поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-1505G5A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1505G5A.
Какие частоты поддерживает AC-1505G5A?
Рабочая полоса AC-1505G5A — 118–172 МГц. Это УКВ-радиосвязь 136–174 МГц, авиадиапазон 118–137 МГц.
Какой разъём у AC-1505G5A?
1×N. Другие исполнения — уточняйте при заказе.
