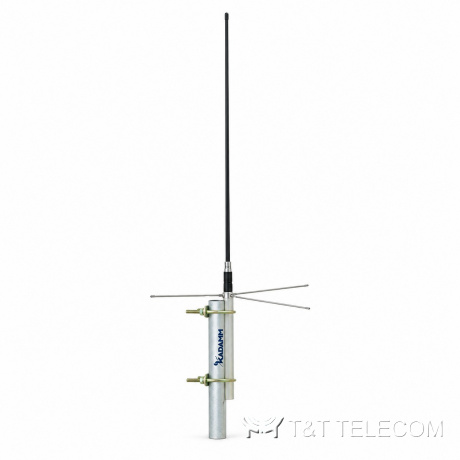

KADAMM AC-1504D — коллинеарная ненаправленная антенна 134–173 МГц, 3,65 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

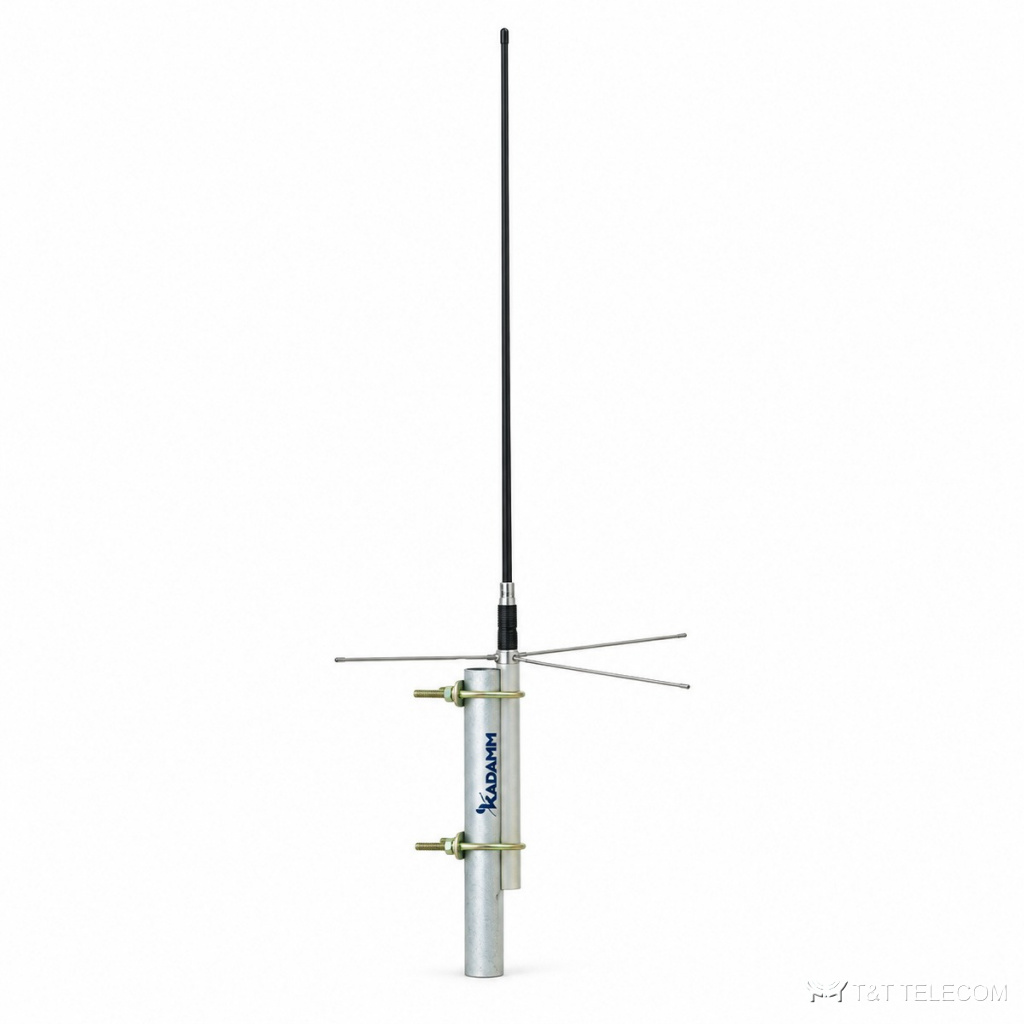

KADAMM AC-1504D — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-1504D базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-1504D: полоса 134–173 МГц; усиление 3,65 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса AC-1504D охватывает УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1504D.
- Стационарные пульты и диспетчерские — AC-1504D.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 3,65 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF или N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1500 мм |
| Масса антенны | 2 кг |
| Максимальная скорость ветра | 60 м/с |
Как подобрать
- Сверьте частоты своей сети с полосой AC-1504D — 134–173 МГц.
- Коэффициент усиления AC-1504D — 3,65 дБи; больше усиление — уже луч.
- Ширина луча AC-1504D: в горизонтальной плоскости 360°.
- Разъёмы AC-1504D — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-1504D: 1500 мм, 2 кг.
Поставка и документы
KADAMM AC-1504D поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-1504D?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1504D.
Какие частоты поддерживает AC-1504D?
Рабочая полоса AC-1504D — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у AC-1504D?
1×N. Другие исполнения — уточняйте при заказе.
