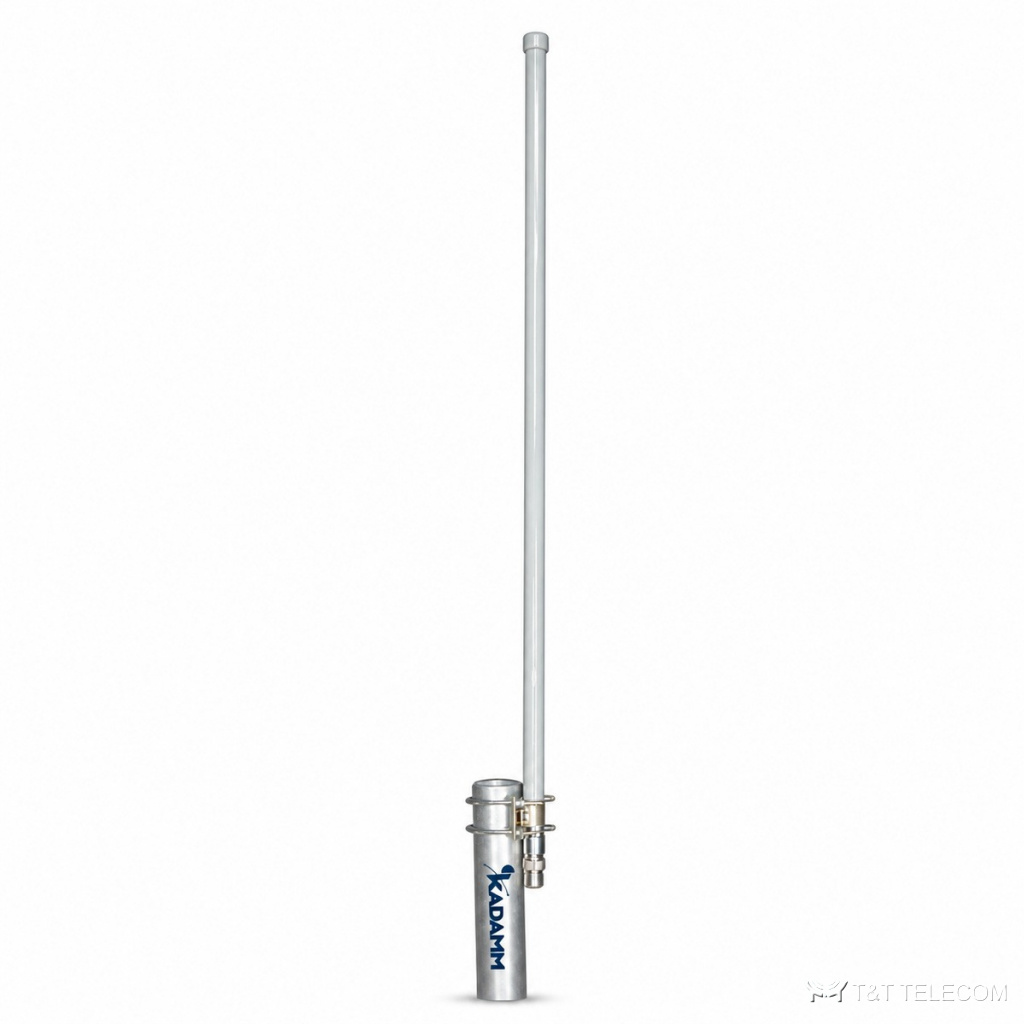

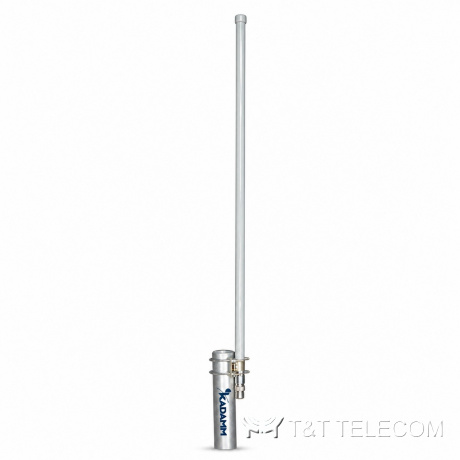

KADAMM AC-1503X — коллинеарная ненаправленная антенна 156–163 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-1503X — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503X — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-1503X: полоса 156–163 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AC-1503X.
- Стационарные пульты и диспетчерские — AC-1503X.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 156–163 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1030 мм |
| Масса антенны | 1 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-1503X — 156–163 МГц.
- Коэффициент усиления AC-1503X — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-1503X: в горизонтальной плоскости 360°, в вертикальной 62°.
- Разъёмы AC-1503X — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1503X: Ø40–50 мм.
- Габариты и масса AC-1503X: 1030 мм, 1 кг.
Поставка и документы
Подберём KADAMM AC-1503X под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AC-1503X?
Ø.40–50 мм
Что нужно для подбора AC-1503X?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1503X.
Какие частоты поддерживает AC-1503X?
Рабочая полоса AC-1503X — 156–163 МГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-1503X — техническое описание 171.98 КБ
