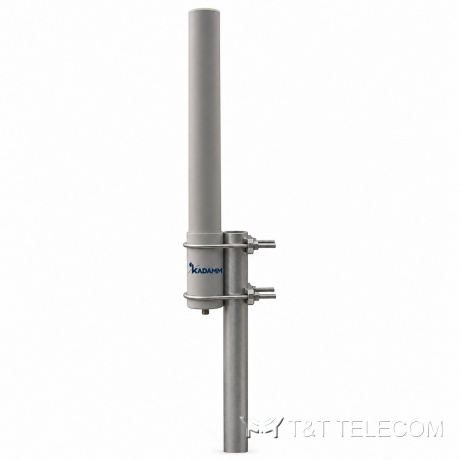

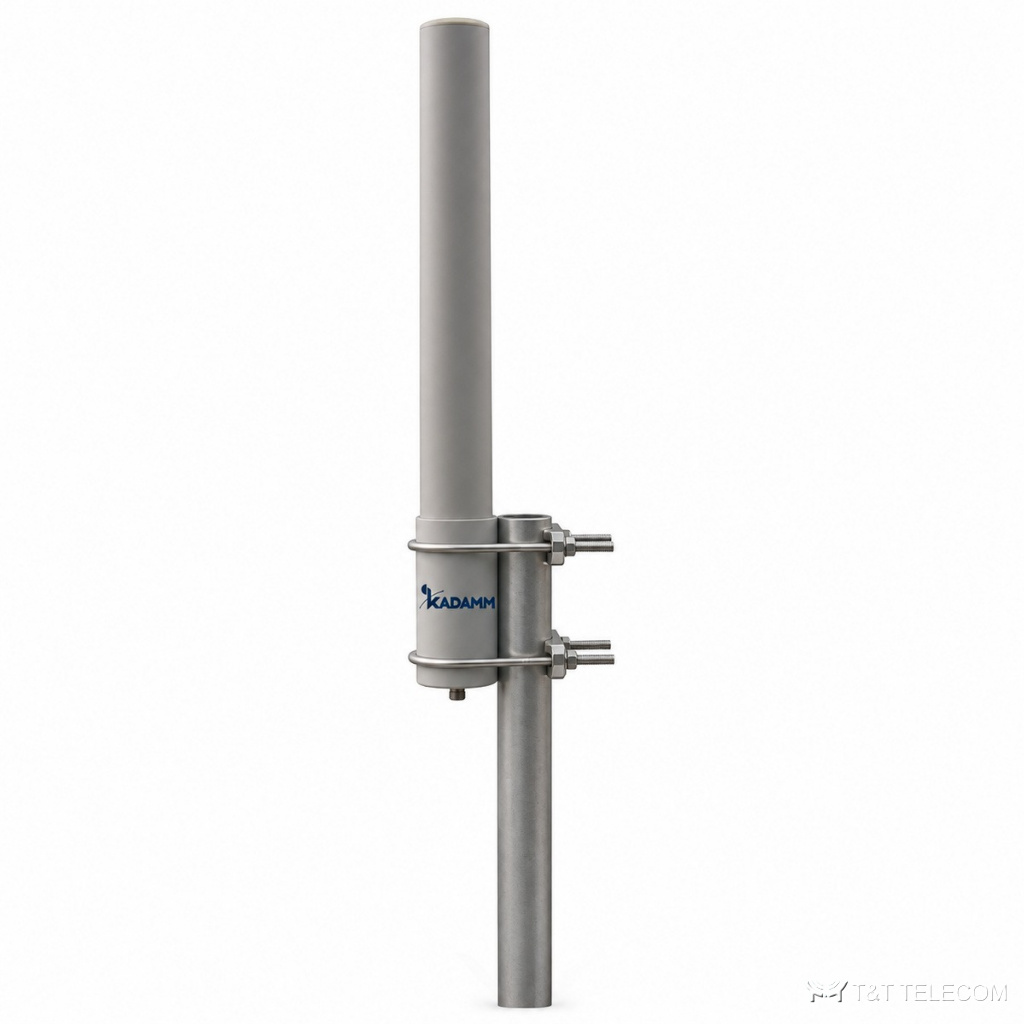

KADAMM AC-1503G3 — коллинеарная ненаправленная антенна 134–174 МГц, 3,2 дБи, 1 порт

KADAMM AC-1503G3 — коллинеарная ненаправленная антенна 134–174 МГц, 3,2 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-1503G3 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-1503G3 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-1503G3 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-1503G3: полоса 134–174 МГц; усиление 3,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Где применяют

  • Через AC-1503G3 работают УКВ-радиосвязь 136–174 МГц.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1503G3.
  • Стационарные пульты и диспетчерские — AC-1503G3.

Технические характеристики

ПараметрЗначение
Диапазон частот134–174 МГц
Коэффициент усиления, дБи3,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Размеры (В × Ш × Г)1435 ± 20 мм
Масса антенны1,8 кг
Материал радомабелый
Креплениена мачту (трубу)

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы AC-1503G3: 134–174 МГц.
  • Коэффициент усиления AC-1503G3 — 3,2 дБи; больше усиление — уже луч.
  • Ширина луча AC-1503G3: в горизонтальной плоскости 360°.
  • Под разъёмы AC-1503G3 (1×N) подбирают джамперы и переходы.
  • Монтаж AC-1503G3: на мачту (трубу).
  • Габариты и масса AC-1503G3: 1435 ± 20 мм, 1,8 кг.

Поставка и документы

KADAMM AC-1503G3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится AC-1503G3?
Н.а мачту (трубу)

Что нужно для подбора AC-1503G3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1503G3.

Какие частоты поддерживает AC-1503G3?
Рабочая полоса AC-1503G3 — 134–174 МГц. Это УКВ-радиосвязь 136–174 МГц.
