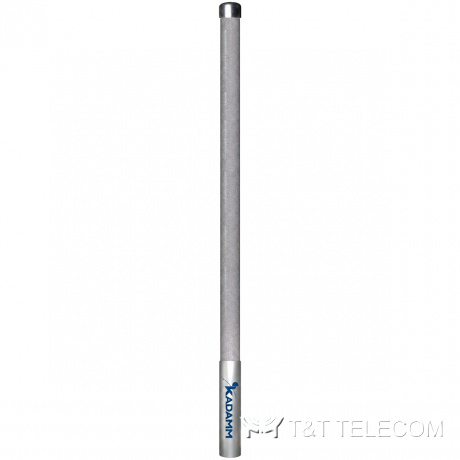

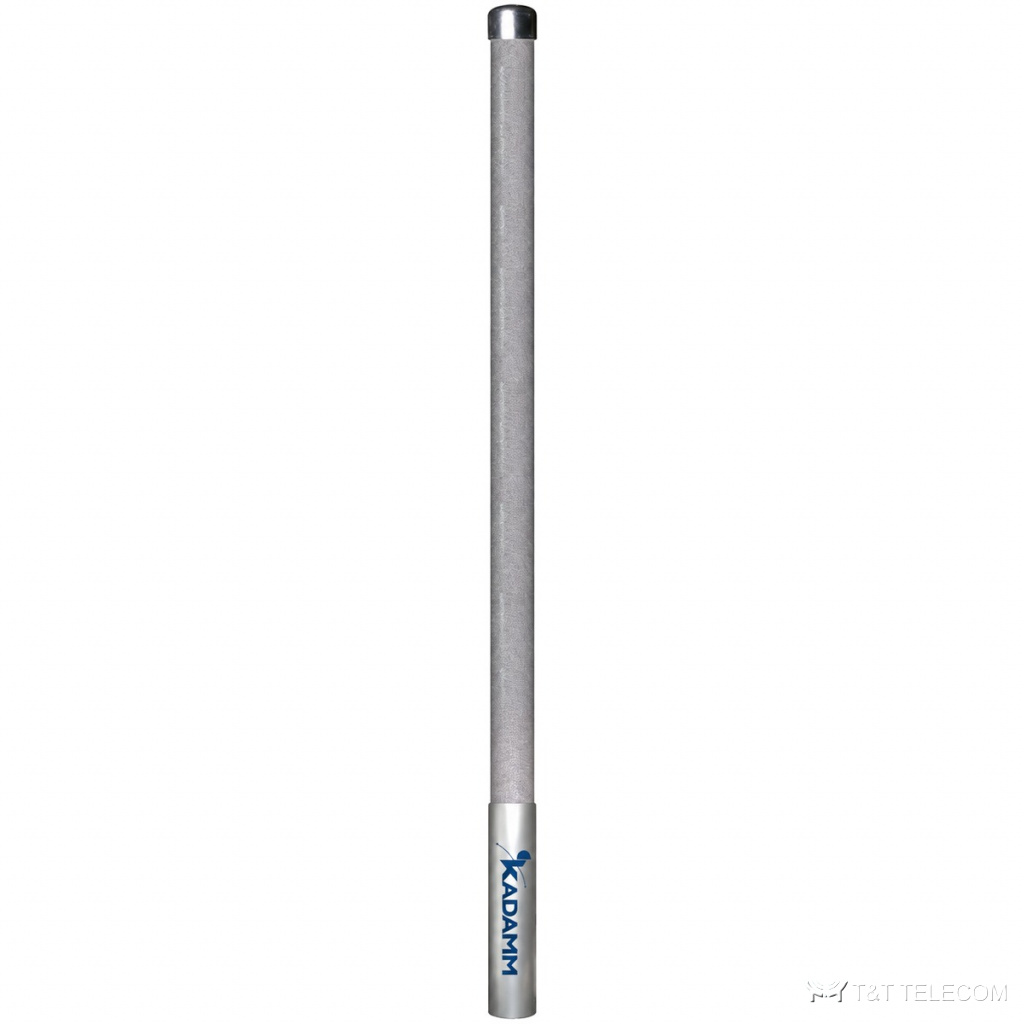

KADAMM AC-1503CA — коллинеарная ненаправленная антенна 134–173 МГц, 3,2 дБи, 1 порт

KADAMM AC-1503CA — коллинеарная ненаправленная антенна 134–173 МГц, 3,2 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-1503CA — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-1503CA: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503CA — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-1503CA: полоса 134–173 МГц; усиление 3,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.

Для каких задач

  • Полоса AC-1503CA охватывает УКВ-радиосвязь 136–174 МГц.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1503CA.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-1503CA.

Технические характеристики

ПараметрЗначение
Диапазон частот134–173 МГц
Коэффициент усиления, дБи3,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость60°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)1800 мм
Масса антенны2 кг
Крепление на трубуØ40–50 мм

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы AC-1503CA: 134–173 МГц.
  • Усиление AC-1503CA — 3,2 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-1503CA: в горизонтальной плоскости 360°, в вертикальной 60°.
  • Разъёмы AC-1503CA — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-1503CA: Ø40–50 мм.
  • Габариты и масса AC-1503CA: 1800 мм, 2 кг.

Поставка и документы

Подберём KADAMM AC-1503CA под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у AC-1503CA?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-1503CA?
3,2 дБи. Ширина луча — 360°.

Как крепится AC-1503CA?
Ø.40–50 мм
