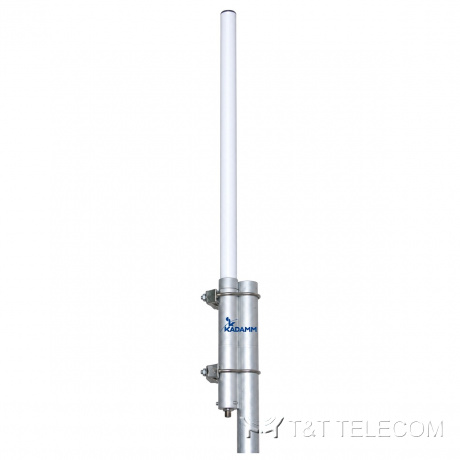

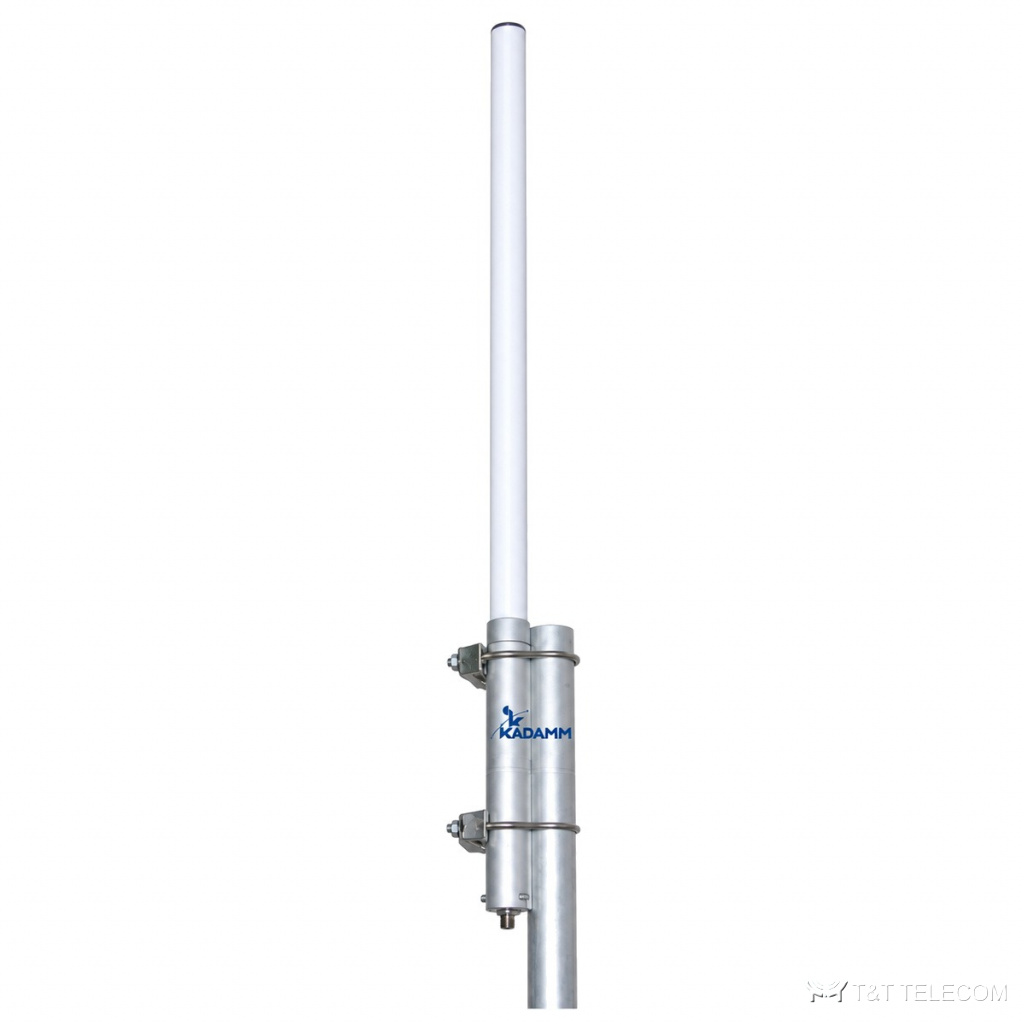

KADAMM AC-1503C3 — коллинеарная ненаправленная антенна 140–155 / 153–168 / 156–171 МГц, 3 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1503C3: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503C3 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-1503C3: полоса 140–171 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1503C3.
- Стационарные пульты и диспетчерские — AC-1503C3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 140–155 / 153–168 / 156–171 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1550 мм |
| Масса антенны | 2 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-1503C3 — 140–171 МГц.
- Усиление AC-1503C3 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1503C3: в горизонтальной плоскости 360°, в вертикальной 60°.
- Разъёмы AC-1503C3 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1503C3: Ø40–50 мм.
- Габариты и масса AC-1503C3: 1550 мм, 2 кг.
Поставка и документы
Подберём KADAMM AC-1503C3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-1503C3?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1503C3?
3 дБи. Ширина луча — 360°.
Как крепится AC-1503C3?
Ø.40–50 мм
