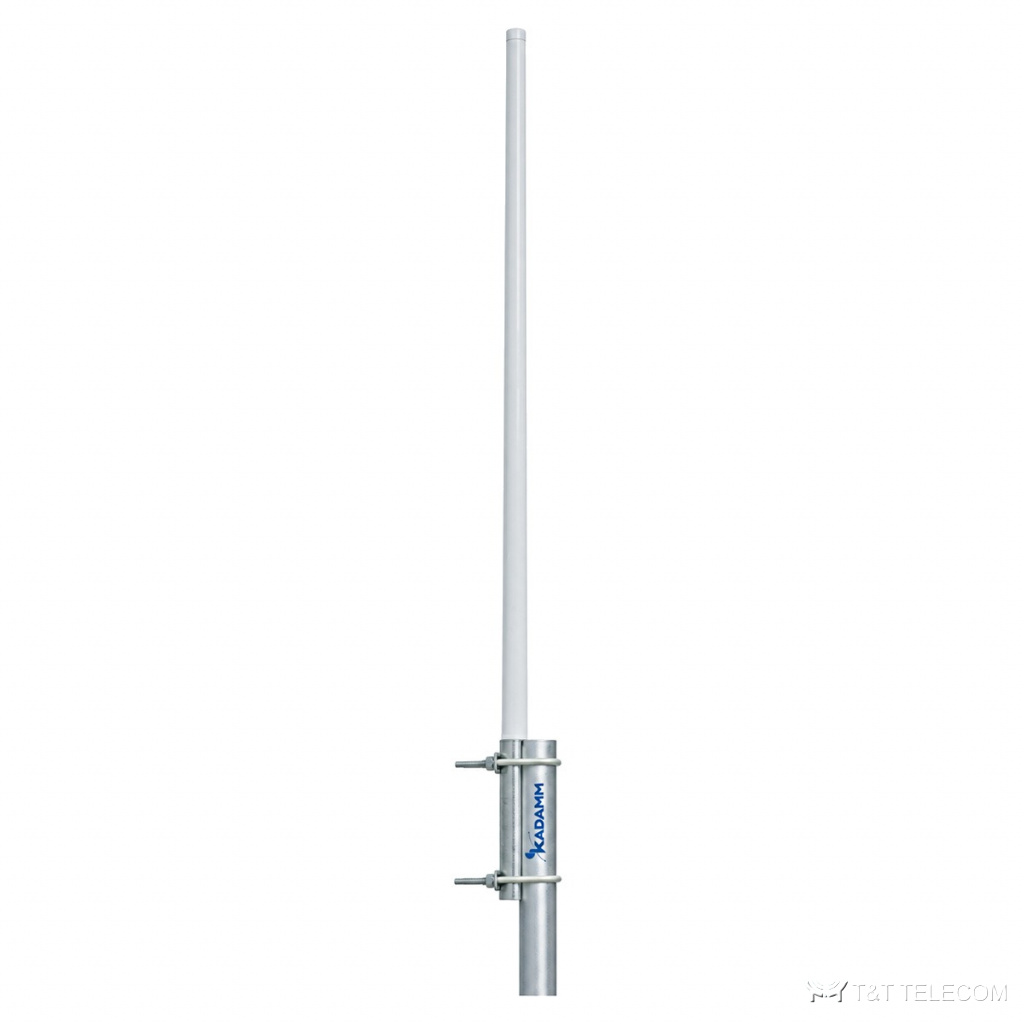

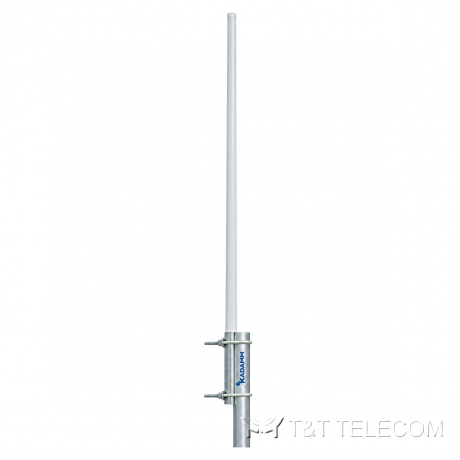

KADAMM AC-1503C — коллинеарная ненаправленная антенна 118–138 / 136–156 / 146–171 МГц, 3,2 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1503C — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503C — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-1503C: полоса 118–171 МГц; усиление 3,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Полоса AC-1503C охватывает авиадиапазон 118–137 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1503C.
- Стационарные пульты и диспетчерские — AC-1503C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 118–138 / 136–156 / 146–171 МГц |
| Коэффициент усиления, дБи | 3,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | UHF или розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1800 мм |
| Масса антенны | 2 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-1503C — 118–171 МГц.
- Усиление AC-1503C — 3,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-1503C: в горизонтальной плоскости 360°, в вертикальной 60°.
- Под разъёмы AC-1503C (1×N) подбирают джамперы и переходы.
- Монтаж AC-1503C: Ø40–50 мм.
- Габариты и масса AC-1503C: 1800 мм, 2 кг.
Поставка и документы
KADAMM AC-1503C поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-1503C?
3,2 дБи. Ширина луча — 360°.
Как крепится AC-1503C?
Ø.40–50 мм
Что нужно для подбора AC-1503C?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1503C.
