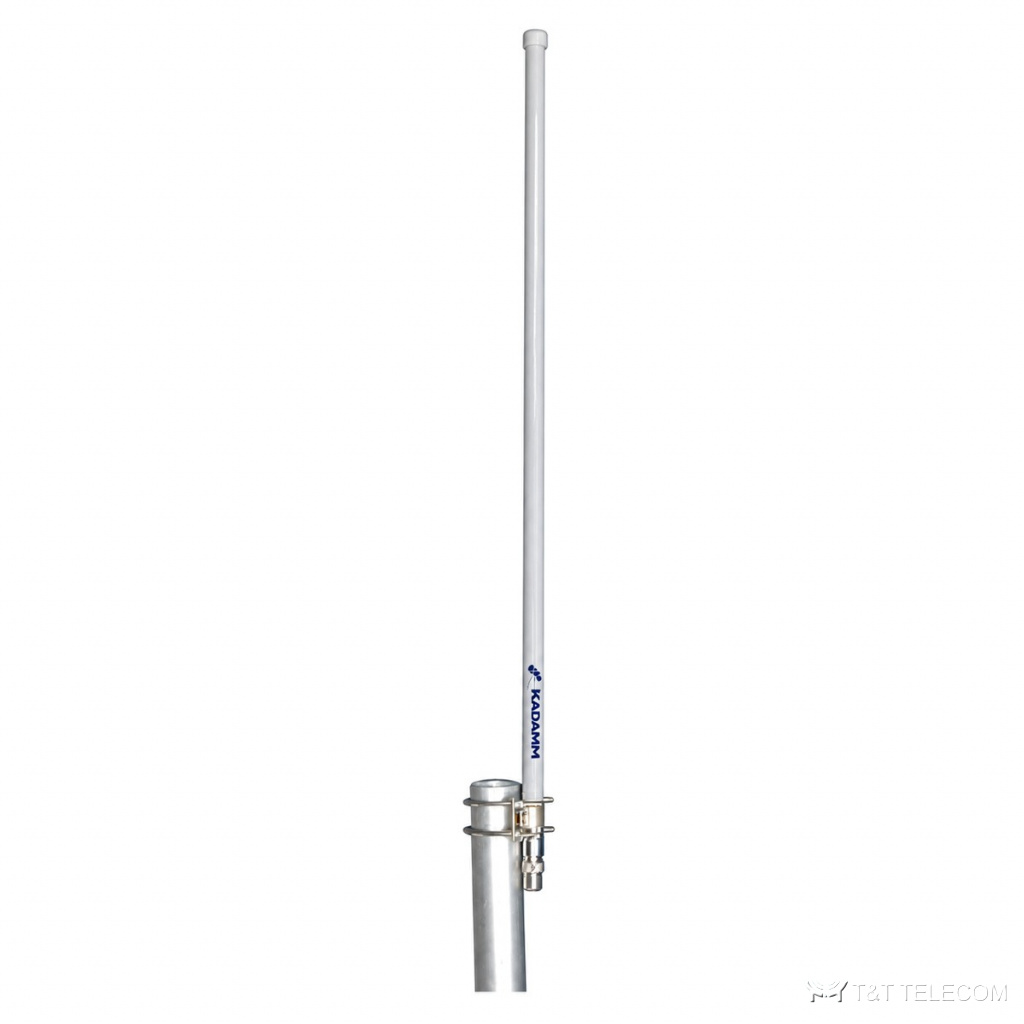

KADAMM AC-1503B — коллинеарная ненаправленная антенна 134–174 МГц, 3 дБи, 1 порт

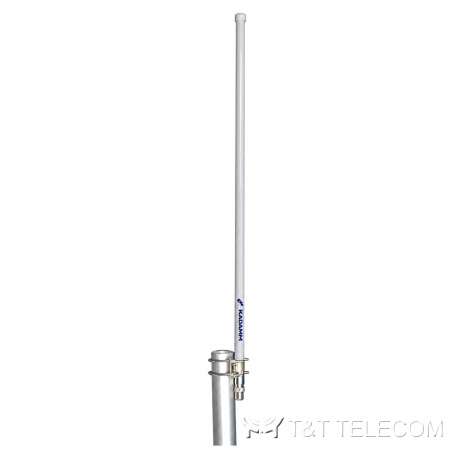

KADAMM AC-1503B — коллинеарная ненаправленная антенна 134–174 МГц, 3 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-1503B — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-1503B — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503B подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-1503B: полоса 134–174 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Область применения

  • Полоса AC-1503B охватывает УКВ-радиосвязь 136–174 МГц.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1503B.
  • Стационарные пульты и диспетчерские — AC-1503B.

Технические характеристики

ПараметрЗначение
Диапазон частот134–174 МГц
Коэффициент усиления, дБи3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость62°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка UHF или N (IEC 61169-16)
Размеры (В × Ш × Г)1200 мм
Масса антенны1 кг
Крепление на трубуØ40–50 мм

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы AC-1503B: 134–174 МГц.
  • Коэффициент усиления AC-1503B — 3 дБи; больше усиление — уже луч.
  • Ширина луча AC-1503B: в горизонтальной плоскости 360°, в вертикальной 62°.
  • Разъёмы AC-1503B — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-1503B: Ø40–50 мм.
  • Габариты и масса AC-1503B: 1200 мм, 1 кг.

Поставка и документы

Поставляем KADAMM AC-1503B по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у AC-1503B?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-1503B?
3 дБи. Ширина луча — 360°.

Как крепится AC-1503B?
Ø.40–50 мм
