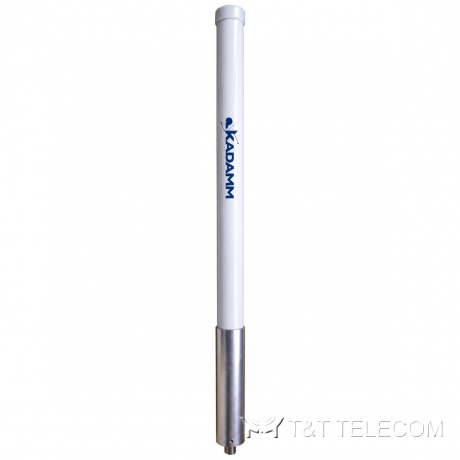

KADAMM AC-1503AG3 — коллинеарная ненаправленная антенна 156–163 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

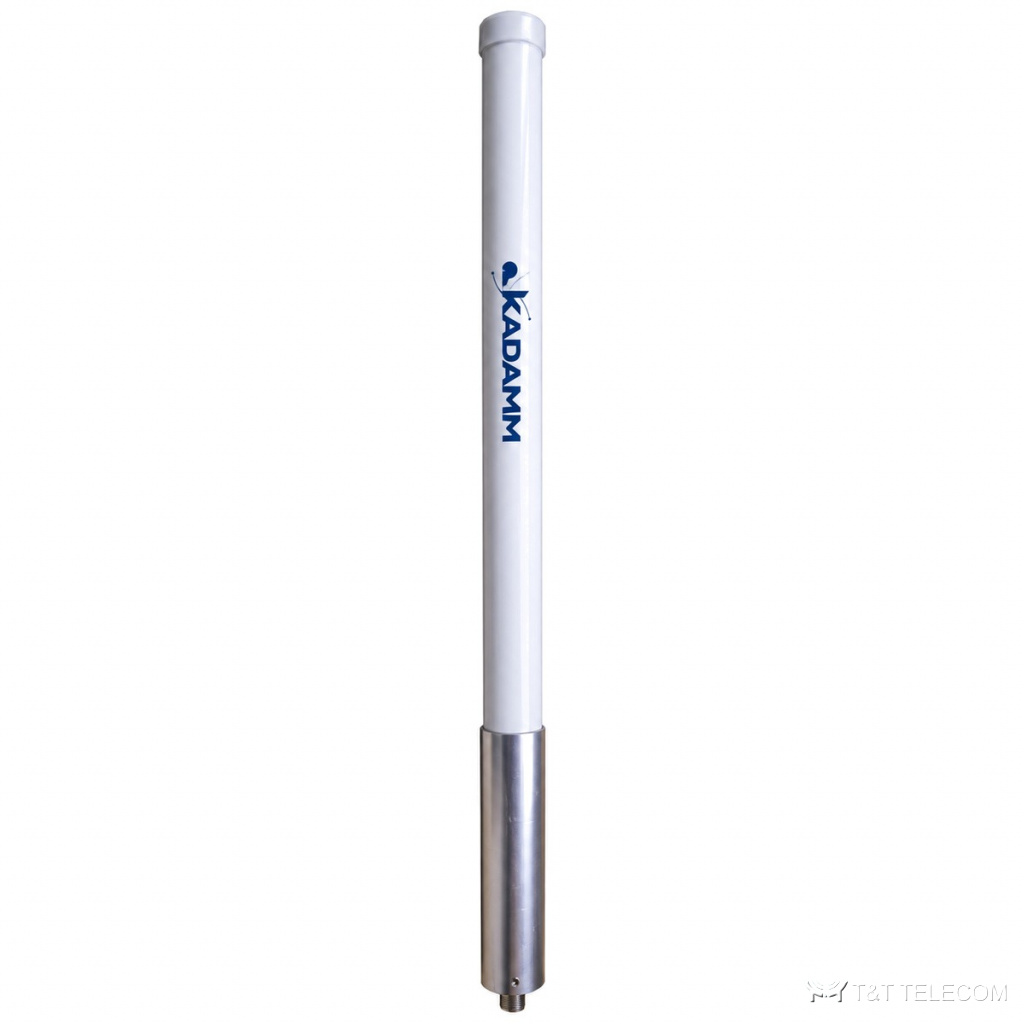

Модель KADAMM AC-1503AG3 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503AG3 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-1503AG3: полоса 156–163 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 150 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-1503AG3.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-1503AG3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 156–163 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 15° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø36 × (1200 ± 5) мм |
| Размеры упаковки | 1400 × 90 × 110 мм |
| Масса антенны | 0,98 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-1503AG3 — 156–163 МГц.
- Коэффициент усиления AC-1503AG3 — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-1503AG3: в горизонтальной плоскости 360°, в вертикальной 65 ± 15°.
- Под разъёмы AC-1503AG3 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-1503AG3: Ø36 × (1200 ± 5) мм, 0,98 кг.
Поставка и документы
Поставляем KADAMM AC-1503AG3 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-1503AG3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1503AG3.
Какие частоты поддерживает AC-1503AG3?
Рабочая полоса AC-1503AG3 — 156–163 МГц.
Какой разъём у AC-1503AG3?
1×N. Другие исполнения — уточняйте при заказе.
