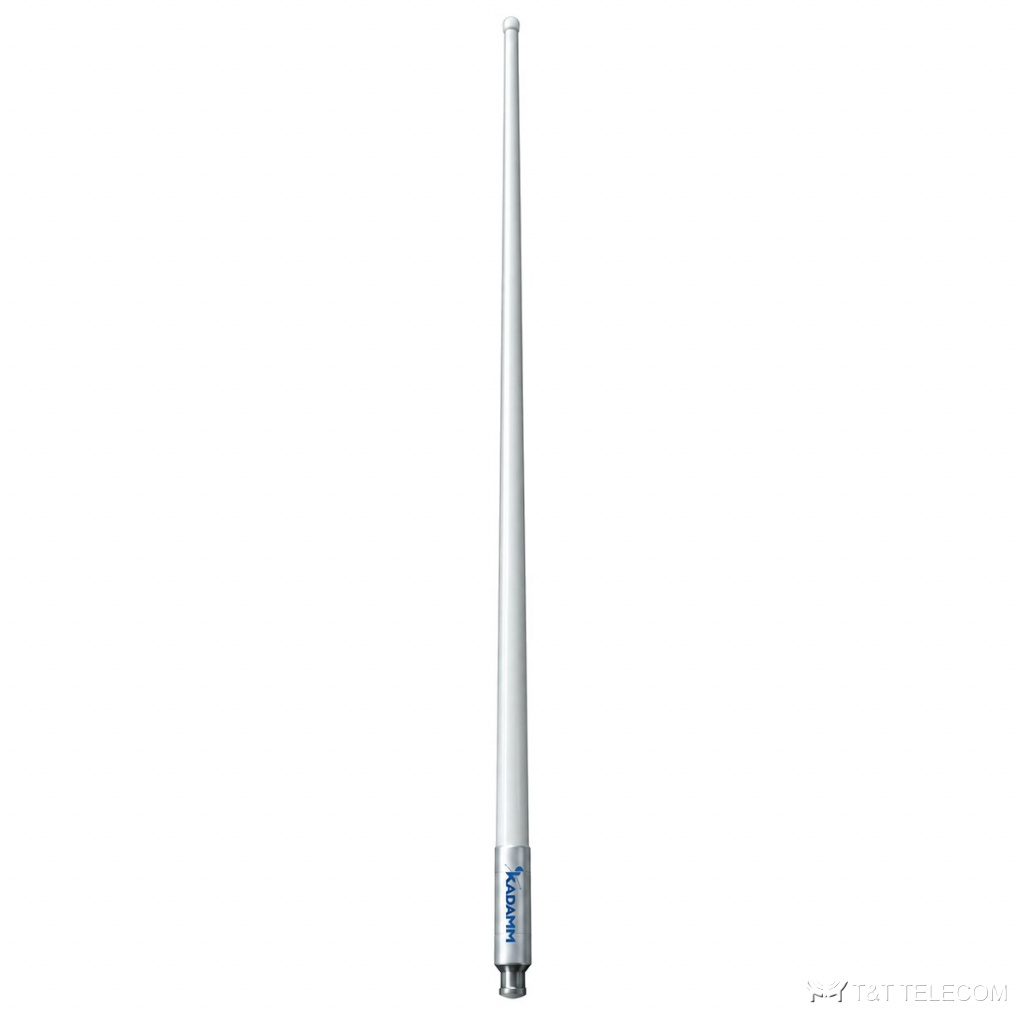

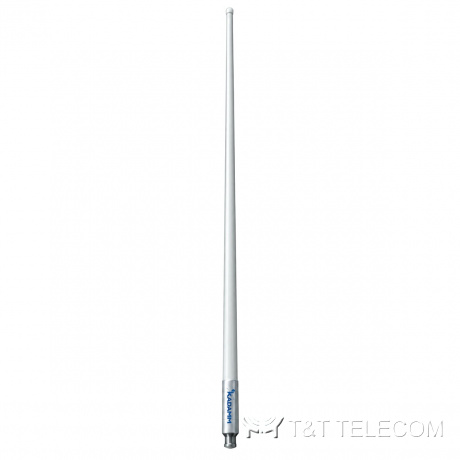

KADAMM AC-1503A — коллинеарная ненаправленная антенна 134–174 МГц, 3,2 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-1503A — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1503A — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-1503A: полоса 134–174 МГц; усиление 3,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса AC-1503A охватывает УКВ-радиосвязь 136–174 МГц.
- Ведомственные и технологические радиосети — AC-1503A.
- Стационарные пульты и диспетчерские — AC-1503A.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–174 МГц |
| Коэффициент усиления, дБи | 3,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1410 ± 20 мм |
| Масса антенны | 0,55 кг |
| Материал радома | белый |
| Крепление | на мачту (трубу) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-1503A: 134–174 МГц.
- Коэффициент усиления AC-1503A — 3,2 дБи; больше усиление — уже луч.
- Ширина луча AC-1503A: в горизонтальной плоскости 360°.
- Разъёмы AC-1503A — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1503A: на мачту (трубу).
- Габариты и масса AC-1503A: 1410 ± 20 мм, 0,55 кг.
Поставка и документы
Поставляем KADAMM AC-1503A по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-1503A?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1503A?
3,2 дБи. Ширина луча — 360°.
Как крепится AC-1503A?
Н.а мачту (трубу)
