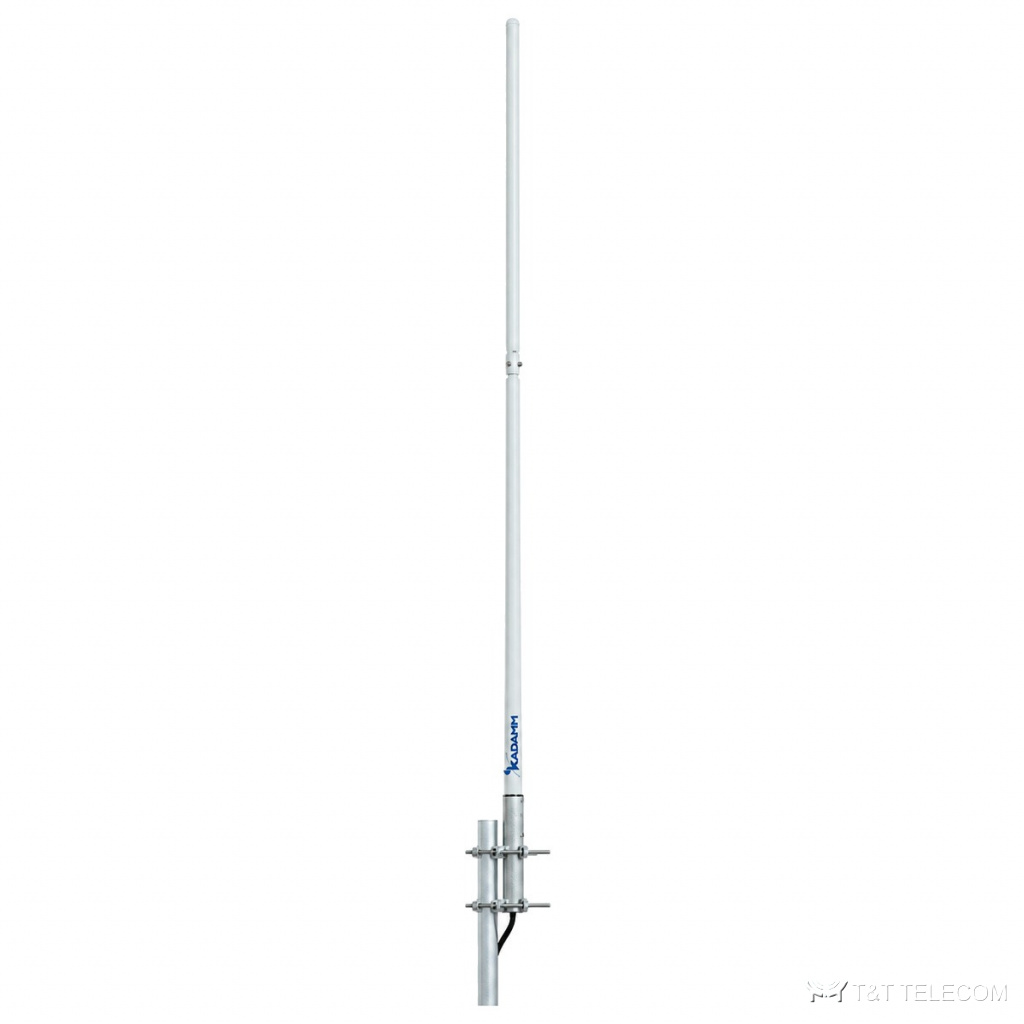

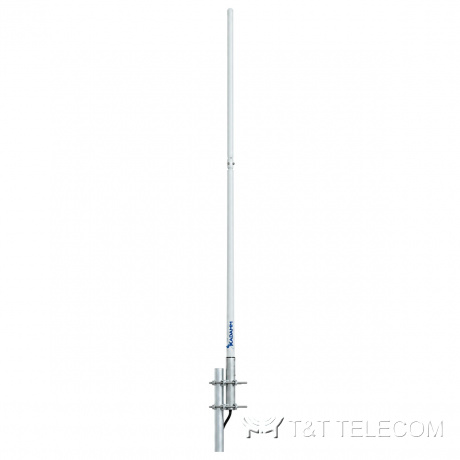

KADAMM AC-15010H — коллинеарная ненаправленная антенна 134–173 МГц, 10 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-15010H: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-15010H базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-15010H: полоса 134–173 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 150 Вт.
Для каких задач
- Полоса AC-15010H охватывает УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-15010H.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-15010H.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 7200 мм |
| Масса антенны | 11,3 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-15010H — 134–173 МГц.
- Усиление AC-15010H — 10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-15010H: в горизонтальной плоскости 360°, в вертикальной 10,5°.
- Разъёмы AC-15010H — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-15010H: Ø40–50 мм.
- Габариты и масса AC-15010H: 7200 мм, 11,3 кг.
Поставка и документы
KADAMM AC-15010H поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-15010H?
10 дБи. Ширина луча — 360°.
Как крепится AC-15010H?
Ø.40–50 мм
Что нужно для подбора AC-15010H?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-15010H.
