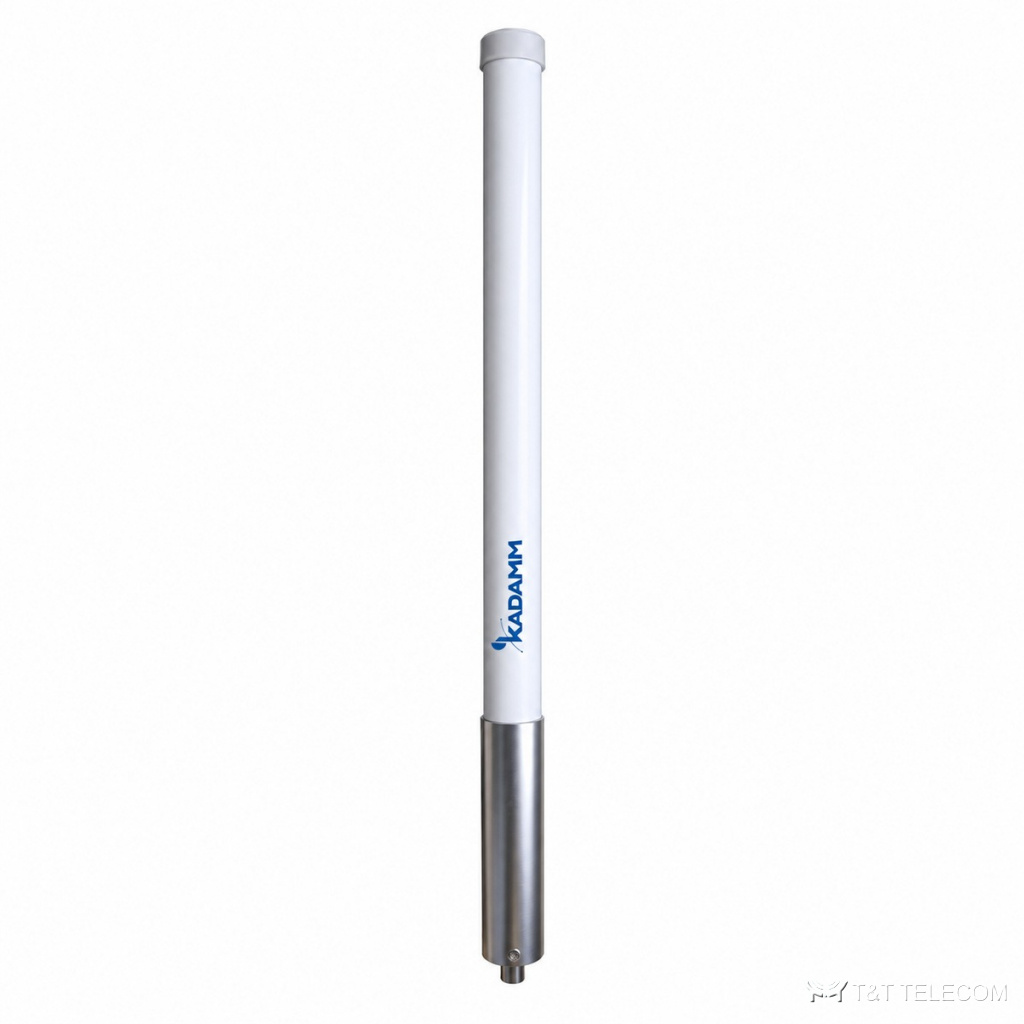

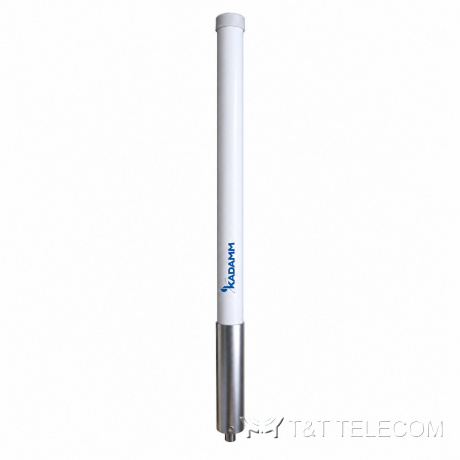

KADAMM AC-15009 — всенаправленная коллинеарная антенна 1785–1805 МГц, 9 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-15009: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-15009 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-15009: полоса 1785–1805 МГц; усиление 9 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-15009.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-15009.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1785–1805 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12° |
| Поляризация | Вертикальная |
| КСВН | ≤1,4 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø18,5 × 880 мм |
| Масса антенны | 0,82 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление | на мачту (трубу) |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-15009: 1785–1805 МГц.
- Коэффициент усиления AC-15009 — 9 дБи; больше усиление — уже луч.
- Ширина луча AC-15009: в горизонтальной плоскости 360°, в вертикальной 12°.
- Разъёмы AC-15009 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-15009: на мачту (трубу).
- Габариты и масса AC-15009: Ø18,5 × 880 мм, 0,82 кг.
Поставка и документы
Поставляем KADAMM AC-15009 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-15009?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-15009?
9 дБи. Ширина луча — 360°.
Как крепится AC-15009?
Н.а мачту (трубу)
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-15009 — техническое описание 171.24 КБ
