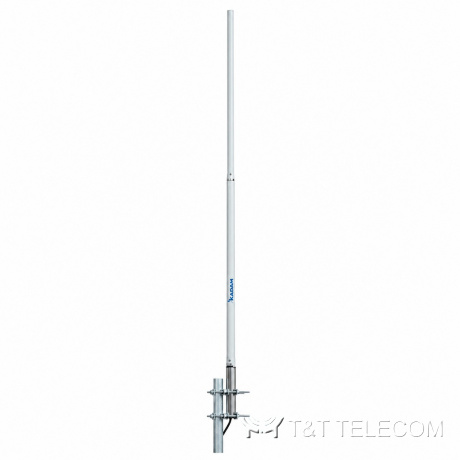

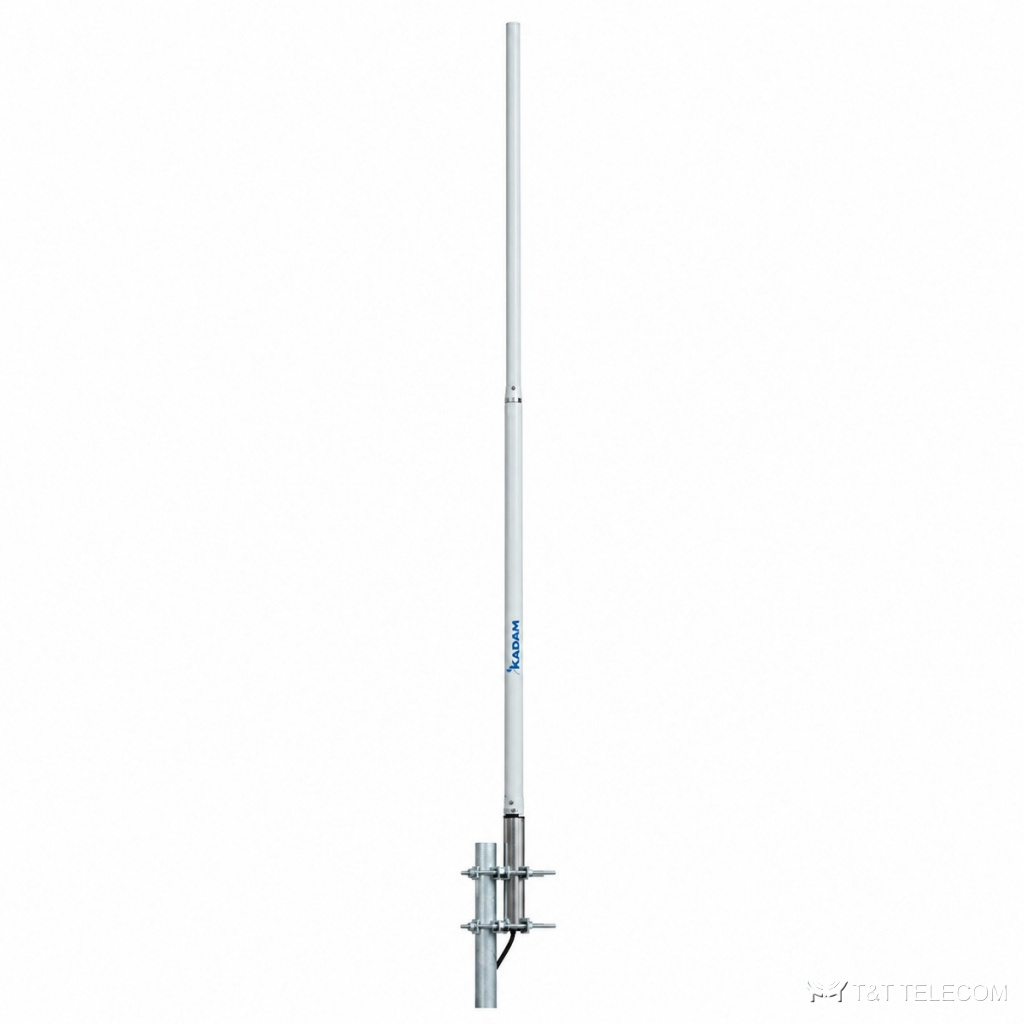

KADAMM AC-15005 — всенаправленная коллинеарная антенна 150–164 МГц, 5 дБи
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-15005: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-15005 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-15005: полоса 150–164 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-15005.
- Стационарные пульты и диспетчерские — AC-15005.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 150–164 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40 ± 5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø50 × (3200 ± 10) мм |
| Масса антенны | 3,1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-15005 — 150–164 МГц.
- Коэффициент усиления AC-15005 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-15005: в горизонтальной плоскости 360°, в вертикальной 40 ± 5°.
- Разъёмы AC-15005 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-15005: Ø50 × (3200 ± 10) мм, 3,1 кг.
Поставка и документы
KADAMM AC-15005 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-15005?
Рабочая полоса AC-15005 — 150–164 МГц.
Какой разъём у AC-15005?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-15005?
5 дБи. Ширина луча — 360°.
