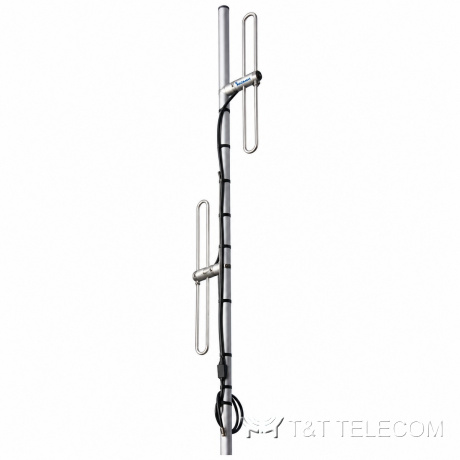

KADAMM AC-15005-2 — всенаправленная коллинеарная антенна 134–174 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

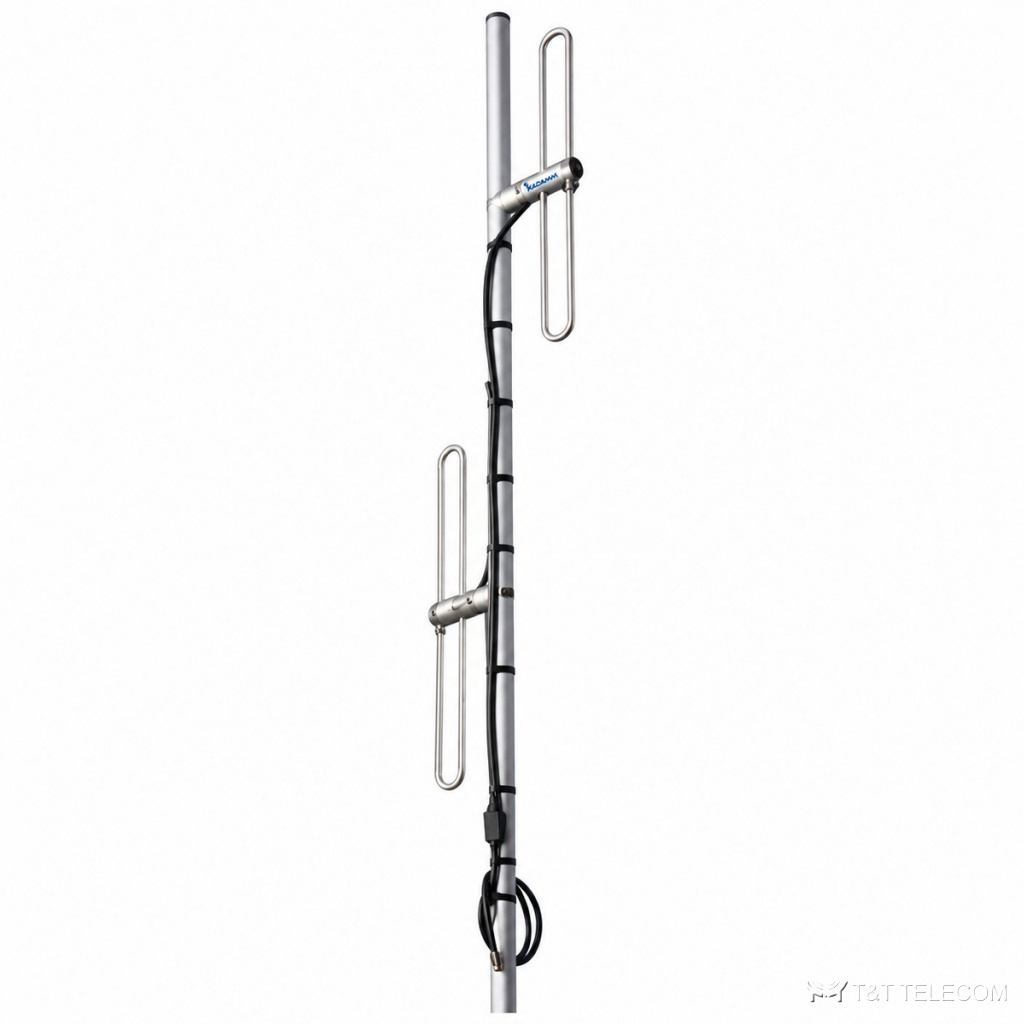

KADAMM AC-15005-2 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-15005-2 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-15005-2: полоса 134–174 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Где применяют
- Диапазоны AC-15005-2: УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-15005-2.
- Стационарные пульты и диспетчерские — AC-15005-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–174 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 3028 ± 30 мм |
| Масса антенны | 4,05 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-15005-2: 134–174 МГц.
- Коэффициент усиления AC-15005-2 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-15005-2: в горизонтальной плоскости 360°, в вертикальной 35°.
- Под разъёмы AC-15005-2 (1×N) подбирают джамперы и переходы.
- Монтаж AC-15005-2: Ø40–50 мм.
- Габариты и масса AC-15005-2: 3028 ± 30 мм, 4,05 кг.
Поставка и документы
Поставляем KADAMM AC-15005-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-15005-2?
Рабочая полоса AC-15005-2 — 134–174 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у AC-15005-2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-15005-2?
5 дБи. Ширина луча — 360°.
