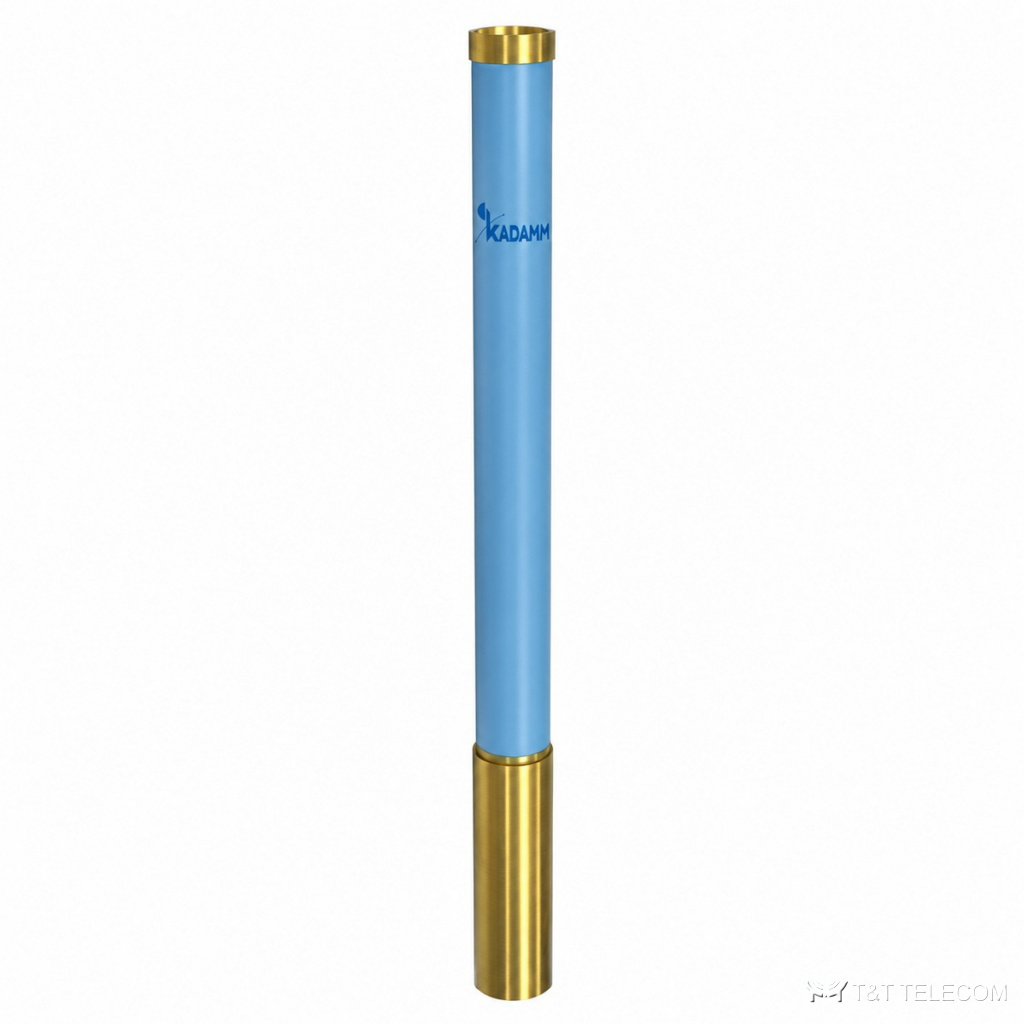

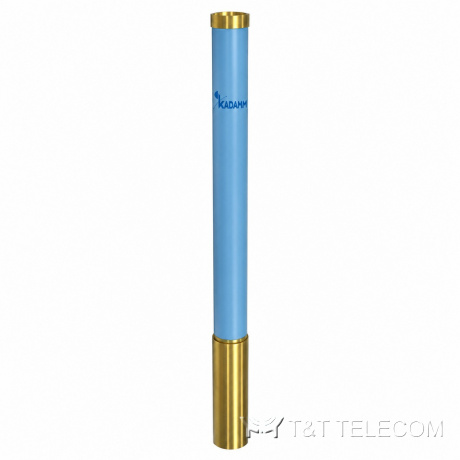

KADAMM AC-15003-2 — всенаправленная коллинеарная антенна 138–174 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-15003-2: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-15003-2 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-15003-2: полоса 138–174 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 500 Вт.
Где применяют
- Диапазоны AC-15003-2: УКВ-радиосвязь 136–174 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-15003-2.
- Стационарные пульты и диспетчерские — AC-15003-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–174 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68 ± 15° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN или по заказу (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø70 × (1450 ± 20) мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление | на мачту (трубу) |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-15003-2 — 138–174 МГц.
- Коэффициент усиления AC-15003-2 — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-15003-2: в горизонтальной плоскости 360°, в вертикальной 68 ± 15°.
- Разъёмы AC-15003-2 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж AC-15003-2: на мачту (трубу).
- Габариты и масса AC-15003-2: Ø70 × (1450 ± 20) мм, 2,5 кг.
Поставка и документы
Поставляем KADAMM AC-15003-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-15003-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-15003-2.
Какие частоты поддерживает AC-15003-2?
Рабочая полоса AC-15003-2 — 138–174 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у AC-15003-2?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
