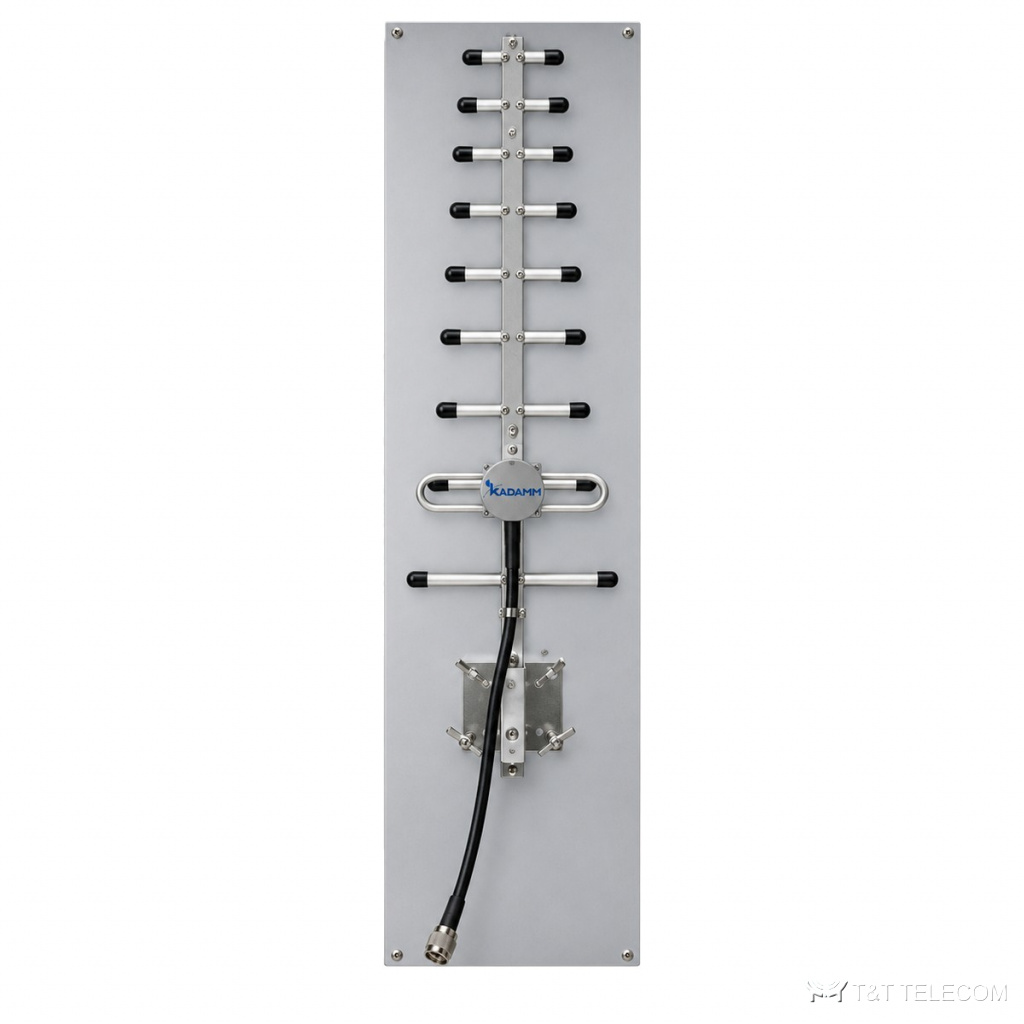

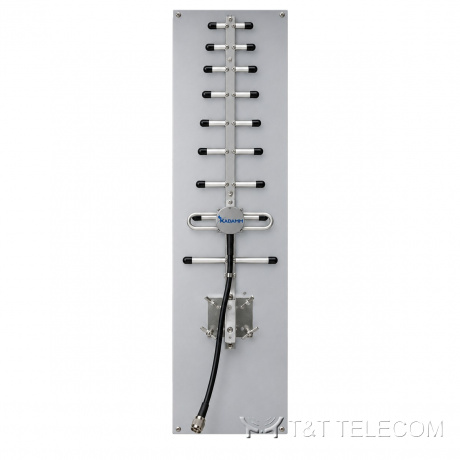

KADAMM K81809011Y — директорная антенна (Яги) 806–960 МГц, 11 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K81809011Y — директорная антенна (Яги). Направленная антенна K81809011Y используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о K81809011Y: полоса 806–960 МГц; усиление 11 дБи; ширина луча 35°; поляризация вертикальная; разъёмы 1×N; мощность до уточняйте у менеджера.
Где применяют
- Диапазоны K81809011Y: GSM-900 и LTE-900, ISM 868 МГц.
- Связь с удалёнными объектами и ретрансляторами — K81809011Y.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 12 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 |
| Входное сопротивление | 50 Ом |
| Грозозащита | Заземление по постоянному току |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 789 × 191 × 50 мм |
| Размеры упаковки | 815 × 197 × 65 мм |
| Масса антенны | 0,5 кг |
| Масса в упаковке | 0,8 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–Ø70 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K81809011Y — 806–960 МГц.
- Коэффициент усиления K81809011Y — 11 дБи; больше усиление — уже луч.
- Ширина луча K81809011Y: в горизонтальной плоскости 35°, в вертикальной 35°.
- Под разъёмы K81809011Y (1×N) подбирают джамперы и переходы.
- Монтаж K81809011Y: Ø30–Ø70 мм.
- Габариты и масса K81809011Y: 789 × 191 × 50 мм, 0,5 кг.
Поставка и документы
Подберём KADAMM K81809011Y под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K81809011Y?
11 дБи. Ширина луча — 35°.
Как крепится K81809011Y?
Ø.30–Ø70 мм
Что нужно для подбора K81809011Y?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K81809011Y.
