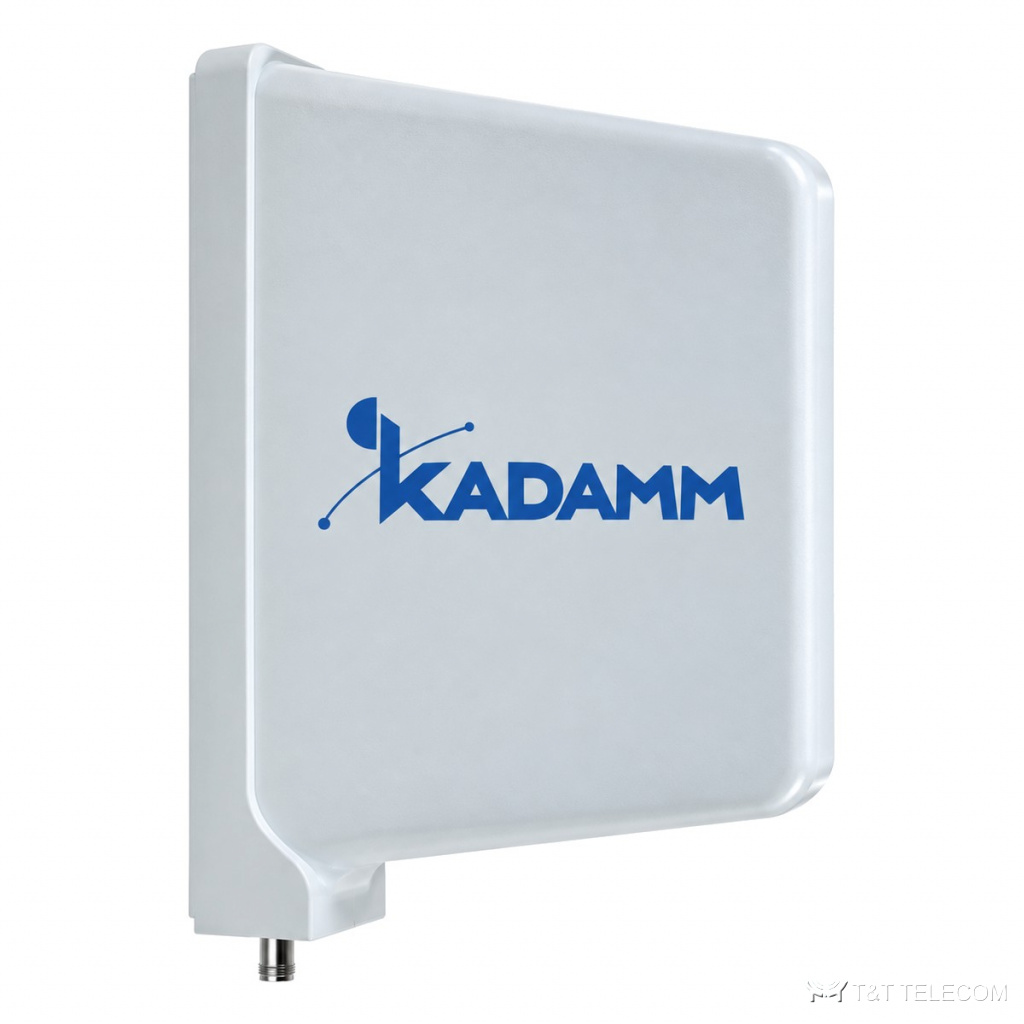

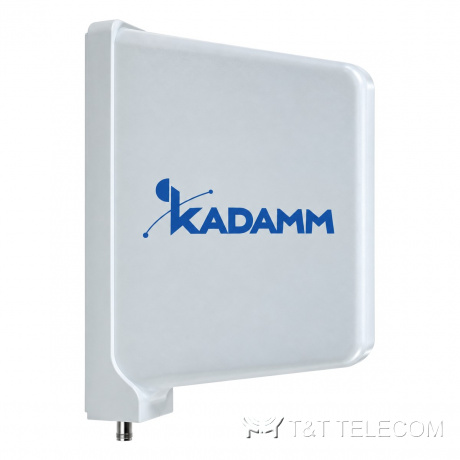

KADAMM K8170275BD — двунаправленная антенна 790–960 / 1710–2500 МГц, 5,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8170275BD: двунаправленная антенна для протяжённых помещений. В DAS-проектах K8170275BD раздаёт сигнал сотовой связи по этажам и помещениям. Ключевые параметры K8170275BD: полоса 790–2500 МГц; усиление 5,5 дБи; ширина луча 70°/65°; разъёмы 1×N; мощность до 150 Вт.
Для каких задач
- Через K8170275BD работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — K8170275BD.
Технические характеристики
| Параметр | 790–960 МГц | 1710–2500 МГц |
|---|---|---|
| Диапазон частот | 790–960 / 1710–2500 МГц | |
| Коэффициент усиления, дБи | 5 | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 55° |
| КСВН | ≤1,6 | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 410 × 55 × 220 мм |
| Размеры упаковки | 425 × 340 × 245 мм |
| Масса антенны | 0,75 кг |
| Масса в упаковке | 0,9 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | ABS-пластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–Ø70 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K8170275BD — 790–2500 МГц.
- Коэффициент усиления K8170275BD — 5,5 дБи; больше усиление — уже луч.
- Ширина луча K8170275BD: в горизонтальной плоскости 70°/65°, в вертикальной 65° / 55°.
- Под разъёмы K8170275BD (1×N) подбирают джамперы и переходы.
- Монтаж K8170275BD: Ø30–Ø70 мм.
- Габариты и масса K8170275BD: 410 × 55 × 220 мм, 0,75 кг.
Поставка и документы
Поставляем KADAMM K8170275BD по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K8170275BD?
Ø.30–Ø70 мм
Что нужно для подбора K8170275BD?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8170275BD.
Какие частоты поддерживает K8170275BD?
Рабочая полоса K8170275BD — 790–2500 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
