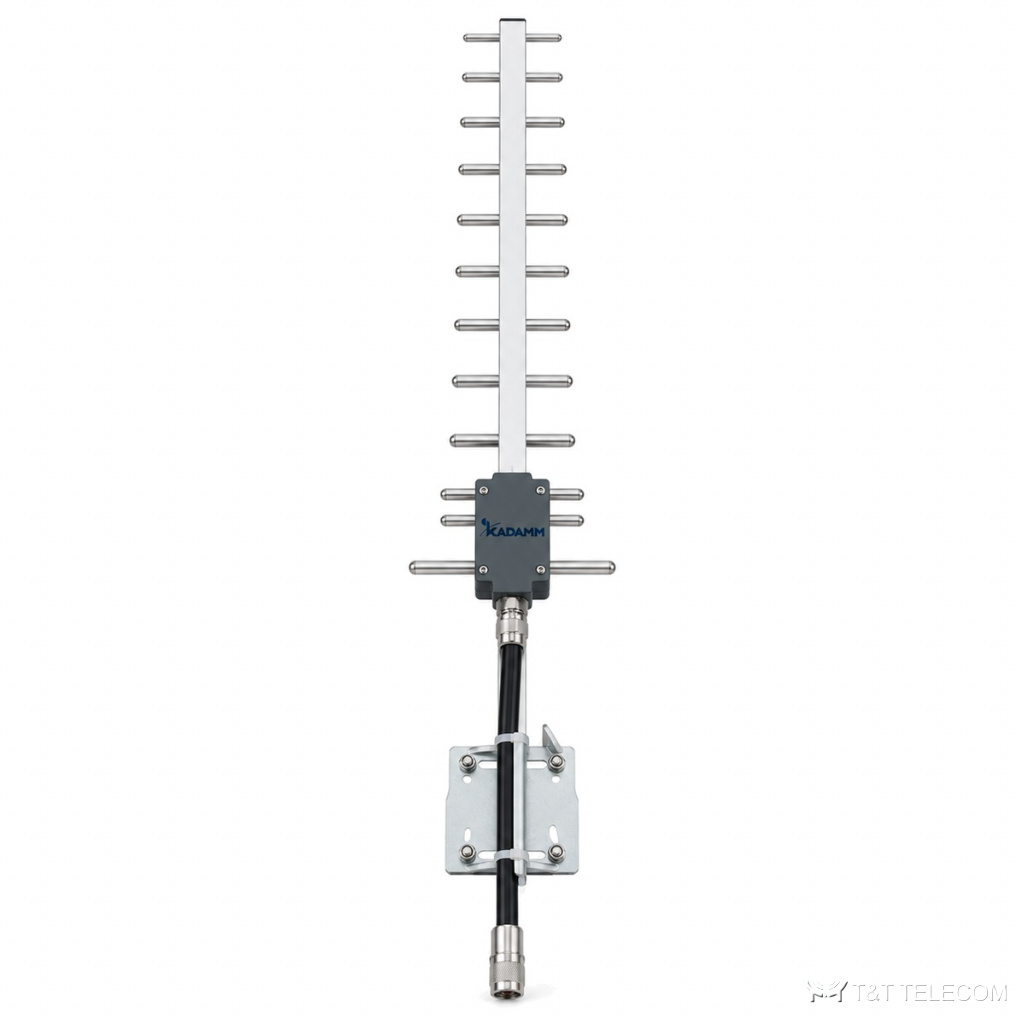

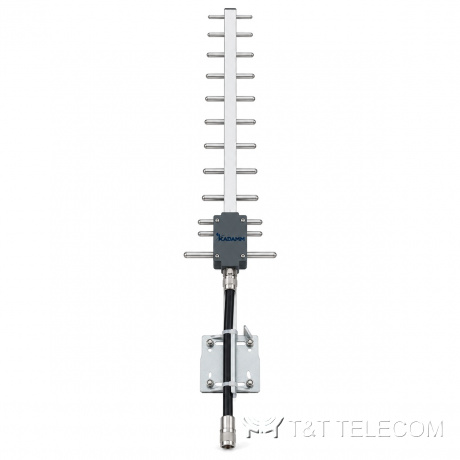

KADAMM K81172113Y — директорная антенна (Яги) 1710–2170 МГц, 13 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K81172113Y — директорная антенна (Яги). K81172113Y концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные K81172113Y: полоса 1710–2170 МГц; усиление 13 дБи; ширина луча 41°; поляризация вертикальная; разъёмы 1×N; мощность до 150 Вт.
Область применения
- Через K81172113Y работают GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Приём слабого сигнала с одного направления — K81172113Y.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 41° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 36° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Максимальная мощность на порт (при 50 °C) | 150 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу, на конце кабеля |
| Размеры (В × Ш × Г) | 848 × 111 мм |
| Размеры упаковки | 935 × 120 × 80 мм |
| Масса антенны | 0,45 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø54 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K81172113Y — 1710–2170 МГц.
- Усиление K81172113Y — 13 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K81172113Y: в горизонтальной плоскости 41°, в вертикальной 36°.
- Разъёмы K81172113Y — 1×N; кабельные сборки готовят под них заранее.
- Монтаж K81172113Y: Ø35–Ø54 мм.
- Габариты и масса K81172113Y: 848 × 111 мм, 0,45 кг.
Поставка и документы
Поставляем KADAMM K81172113Y по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K81172113Y?
Рабочая полоса K81172113Y — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K81172113Y?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у K81172113Y?
13 дБи. Ширина луча — 41°.
