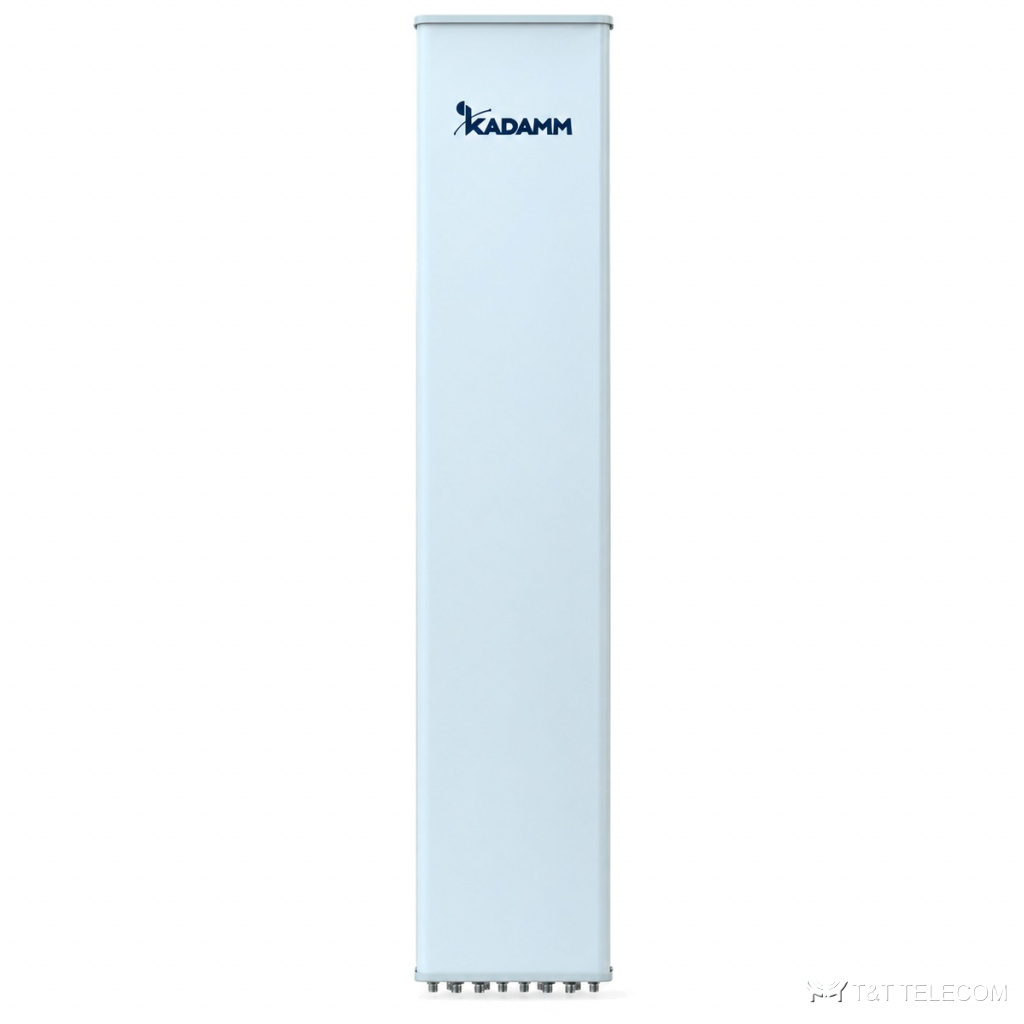

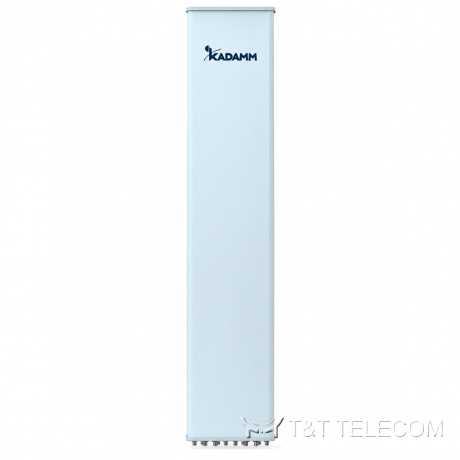

Модель KADAMM K810702717 — секторная панельная антенна для базовой станции. K810702717 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K810702717: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,4 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 20×4.3-10; мощность до 400 Вт.

Где применяют

Диапазоны K810702717: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K810702717.
Добавление диапазонов на существующей площадке через порты K810702717.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–806 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	15,5 ± 0,4	15,8 ± 0,4	16,0 ± 0,4	16,1 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	66 ± 4°	65 ± 5°	65 ± 6°	67 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,3 ± 0,8°	8,3 ± 0,5°	8,1 ± 0,6°	7,7 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 23	более 24	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 19	более 19	более 19
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	R1//R2 ≥ 25 R1,R2//остальные ≥ 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2/Y7/Y8: 4×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	16,1 ± 0,5	16,4 ± 0,6	17,1 ± 0,6	17,4 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 6°	67 ± 5°	62 ± 6°	58 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,5 ± 0,5°	6,7 ± 0,5°	5,9 ± 0,4°	5,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 16	более 16	более 16
Подавление первого бокового лепестка, дБ	более 16	более 17	более 17	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥27
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y3/Y4/Y5/Y6: 4×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	16,3 ± 0,5	16,6 ± 0,5	17,2 ± 0,6	16,9 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	63 ± 8°	65 ± 5°	61 ± 5°	62 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,6 ± 0,5°	6,8 ± 0,6°	5,9 ± 0,5°	5,3 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 23	более 23	более 26	более 26
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 15	более 16	более 16
Подавление первого бокового лепестка, дБ	более 16	более 17	более 17	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	Y3,Y4//Y5,Y6≥25 Y3,Y4,Y5,Y6//остальные ≥27
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	20 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 499 × 198 мм
Размеры упаковки	3120 × 620 × 330 мм
Масса антенны	56,8 кг
Масса монтажного комплекта	8,8 кг
Масса в упаковке	73,6 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1485 / 435 / 1670 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы K810702717: 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K810702717 — 17,4 дБи; больше усиление — уже луч.
Ширина луча K810702717: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,3 ± 0,8° / 8,3 ± 0,5° / 8,1 ± 0,6° / 7,7 ± 0,5°.
Наклон луча K810702717: 2–12°.
Под разъёмы K810702717 (20×4.3-10) подбирают джамперы и переходы.
Монтаж K810702717: Ø50–Ø115 мм; ветровая нагрузка 1485 / 435 / 1670 Н.
Габариты и масса K810702717: 2680 × 499 × 198 мм, 56,8 кг.

Поставка и документы

Поставляем KADAMM K810702717 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K810702717?
Ø.50–Ø115 мм

Что нужно для подбора K810702717?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K810702717.

Какие частоты поддерживает K810702717?
Рабочая полоса K810702717 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
