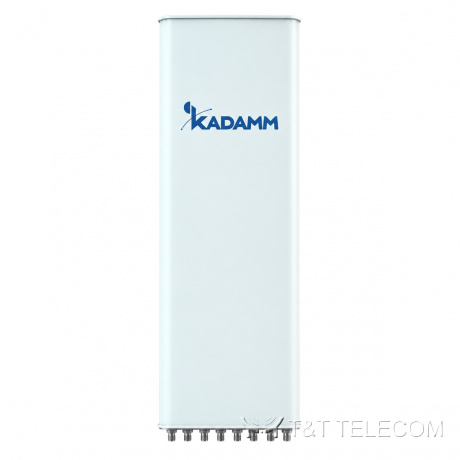

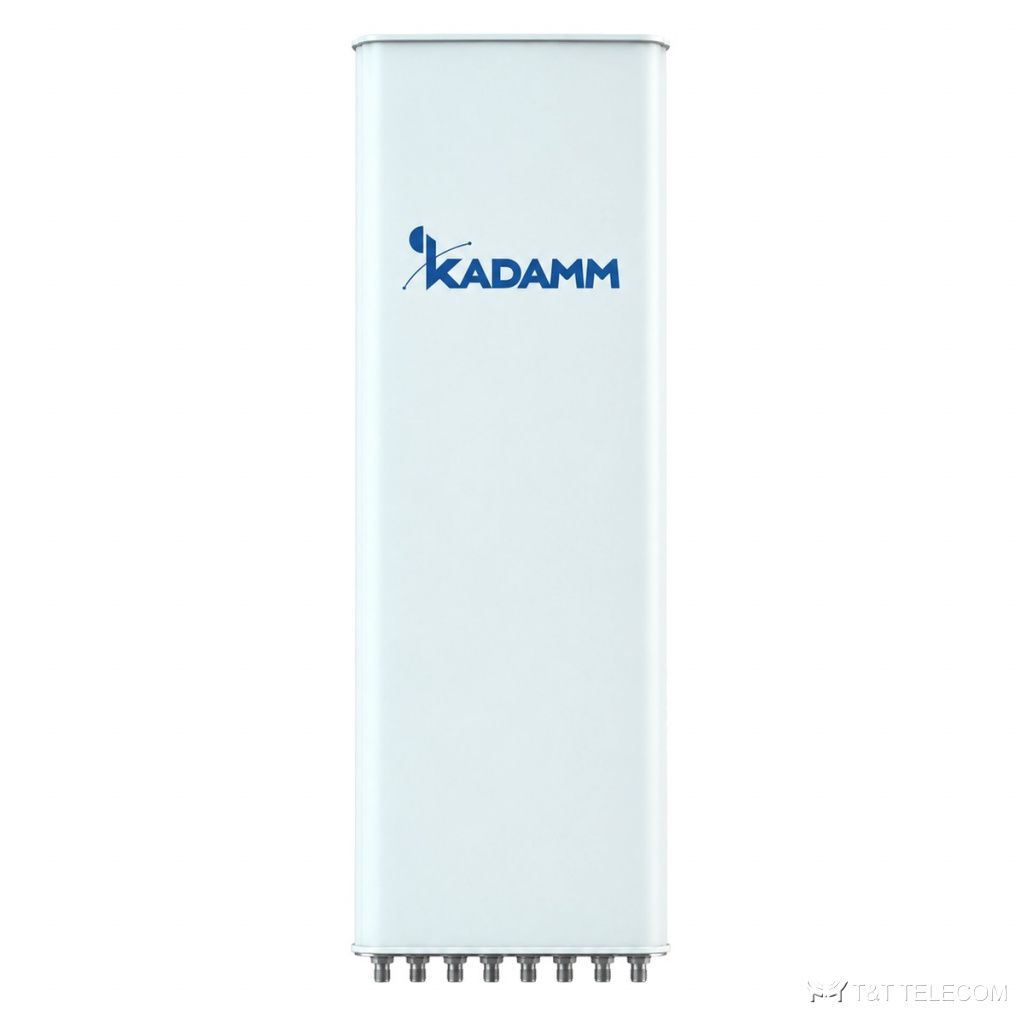

KADAMM K808702716 — восьмидиапазонная секторная антенна 2×698–960 / 6×1710–2690 МГц, 16 дБи, 16 портов, RET

Name: KADAMM K808702716 — восьмидиапазонная секторная антенна 2×698–960 / 6×1710–2690 МГц, 16 дБи, 16 портов, RET
Brand: KADAMM
SKU: KADAMM K808702716

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K808702716 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K808702716 — секторная панельная антенна для базовой станции. K808702716 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K808702716: полоса 698–960 МГц и 1710–2690 МГц; усиление 16 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.

Для каких задач

Через K808702716 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K808702716 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K808702716 без смены опоры.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,9	15,4	15,6	15,8
Усиление во всём диапазоне наклонов, дБи	14,7 ± 0,6	15,2 ± 0,4	15,4 ± 0,4	15,6 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 5,3°	68 ± 4,2°	67 ± 3,5°	66 ± 2,9°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,0 ± 1,1°	9,9 ± 0,5°	9,7 ± 0,4°	9,2 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 21	более 23	более 23	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 20	более 20	более 20
Подавление первого бокового лепестка, дБ	более 16	более 16	более 15	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 25 (R1//R2) более 28 (остальные порты)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2/Y5/Y6: 4×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,0	15,2	15,5	15,7
Усиление во всём диапазоне наклонов, дБи	14,9 ± 0,4	15,1 ± 0,4	15,3 ± 0,6	15,5 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	64 ± 6,0°	64 ± 4,5°	59 ± 5,7°	55 ± 6,2°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,2 ± 1,1°	8,0 ± 0,7°	7,3 ± 0,7°	6,5 ± 0,7°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 23	более 23
Поляризационная развязка (кроссполяризационная), дБ	более 20	более 18	более 18	более 18
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y3/Y4: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,3	15,5	15,7	16,0
Усиление во всём диапазоне наклонов, дБи	15,1 ± 0,4	15,4 ± 0,4	15,6 ± 0,5	15,8 ± 0,9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	60 ± 5,8°	60 ± 5,3°	65 ± 7,4°	61 ± 6,0°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,6 ± 1,1°	8,4 ± 0,7°	7,6 ± 0,7°	6,8 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 28	более 28	более 27	более 28
Поляризационная развязка (кроссполяризационная), дБ	более 22	более 17	более 16	более 21
Подавление первого бокового лепестка, дБ	более 16	более 16	более 15	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	16 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 469 × 198 мм
Размеры упаковки	2460 × 585 × 350 мм
Масса антенны	41,2 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	52,4 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	903 / 273 / 924 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы K808702716: 698–960 МГц и 1710–2690 МГц.
Усиление K808702716 — 16 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K808702716: в горизонтальной плоскости 65°/65°/65°, в вертикальной 11,0 ± 1,1° / 9,9 ± 0,5° / 9,7 ± 0,4° / 9,2 ± 0,5°.
Наклон луча K808702716: 2–12°.
Под разъёмы K808702716 (16×4.3-10) подбирают джамперы и переходы.
Монтаж K808702716: Ø50–Ø115 мм; ветровая нагрузка 903 / 273 / 924 Н.
Габариты и масса K808702716: 2080 × 469 × 198 мм, 41,2 кг.

Поставка и документы

KADAMM K808702716 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у K808702716?
16×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K808702716?
16 дБи. Ширина луча — 65°/65°/65°.

Как крепится K808702716?
Ø.50–Ø115 мм
