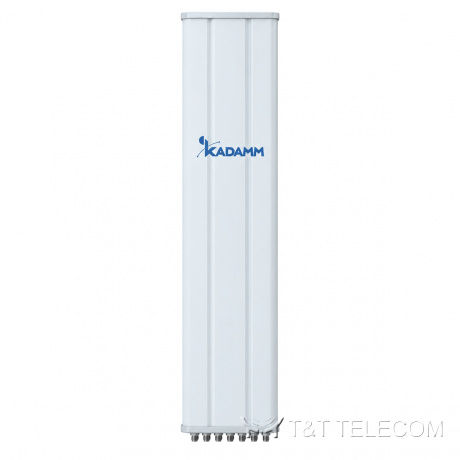

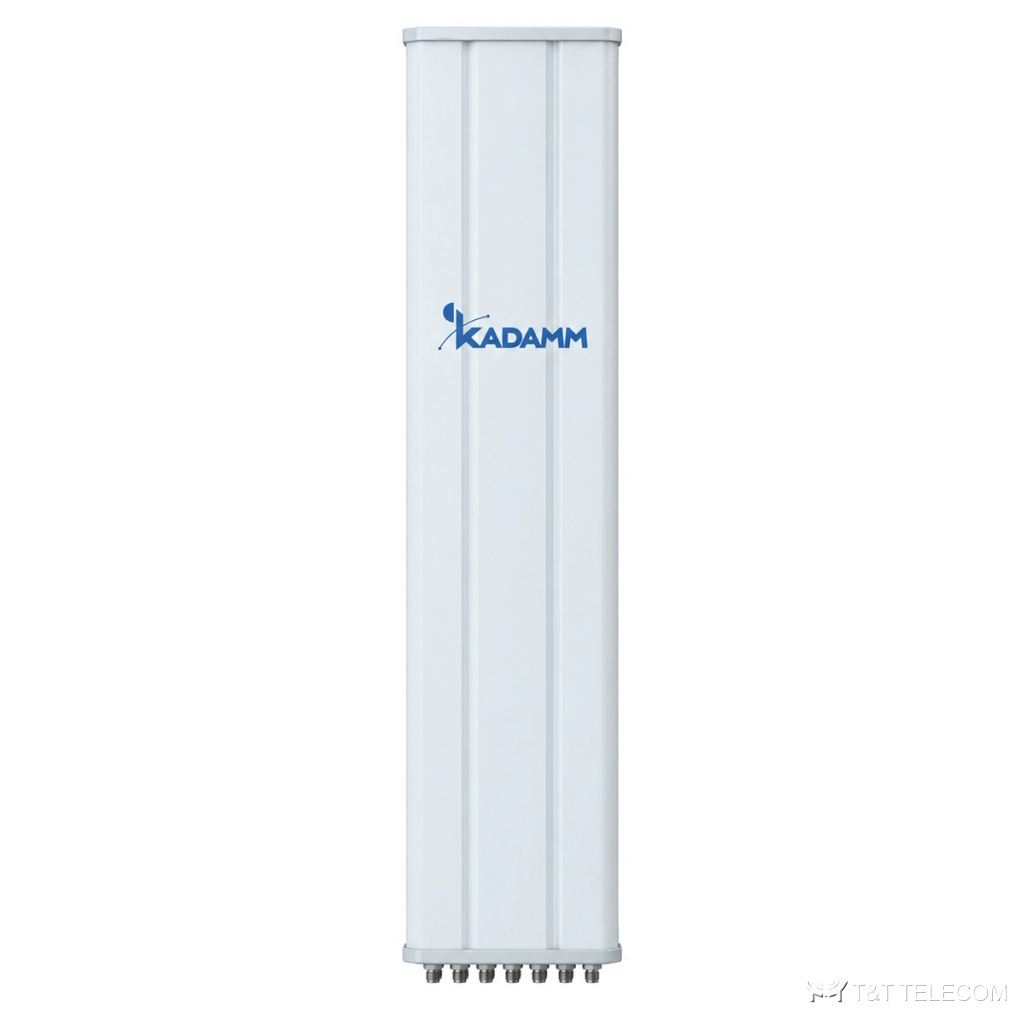

KADAMM K808702705 — восьмидиапазонная секторная антенна 617–698 / 824–894 / 6×1710–2690 МГц, 17,7 дБи, 16 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K808702705: секторная панельная антенна для базовой станции. K808702705 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K808702705: полоса 617–698 МГц и 824–894 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Область применения
- Через K808702705 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K808702705 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K808702705.
Технические характеристики
Массив R1: 617–698 МГц
| Параметр | 617–698 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 15,0 |
| Усиление во всём диапазоне наклонов, дБи | 14,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 1,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,8 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–10° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Массив R2: 824–894 МГц
| Параметр | 824–894 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 16,0 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 1,7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,1 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–10° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y6: 6×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,0 | 17,2 | 17,7 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,0 ± 0,5 | 17,5 ± 0,5 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6,1° | 63 ± 3,7° | 61 ± 3,5° | 61 ± 2,7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,7° | 6,6 ± 0,5° | 5,8 ± 0,4° | 5,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2749 × 379 × 177 мм |
| Размеры упаковки | 3185 × 485 × 275 мм |
| Масса антенны | 50,8 кг |
| Масса монтажного комплекта | 8,7 кг |
| Масса в упаковке | 65,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1238 / 413 / 1470 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K808702705 — 617–698 МГц и 824–894 МГц и 1710–2690 МГц.
- Коэффициент усиления K808702705 — 17,7 дБи; больше усиление — уже луч.
- Ширина луча K808702705: в горизонтальной плоскости 65°/65°/65°, в вертикальной 10,8 ± 0,7°.
- Наклон луча K808702705: 2–10° / 2–12°.
- Под разъёмы K808702705 (16×4.3-10) подбирают джамперы и переходы.
- Монтаж K808702705: Ø50–Ø115 мм; ветровая нагрузка 1238 / 413 / 1470 Н.
- Габариты и масса K808702705: 2749 × 379 × 177 мм, 50,8 кг.
Поставка и документы
KADAMM K808702705 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у K808702705?
16×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K808702705?
17,7 дБи. Ширина луча — 65°/65°/65°.
Как крепится K808702705?
Ø.50–Ø115 мм
