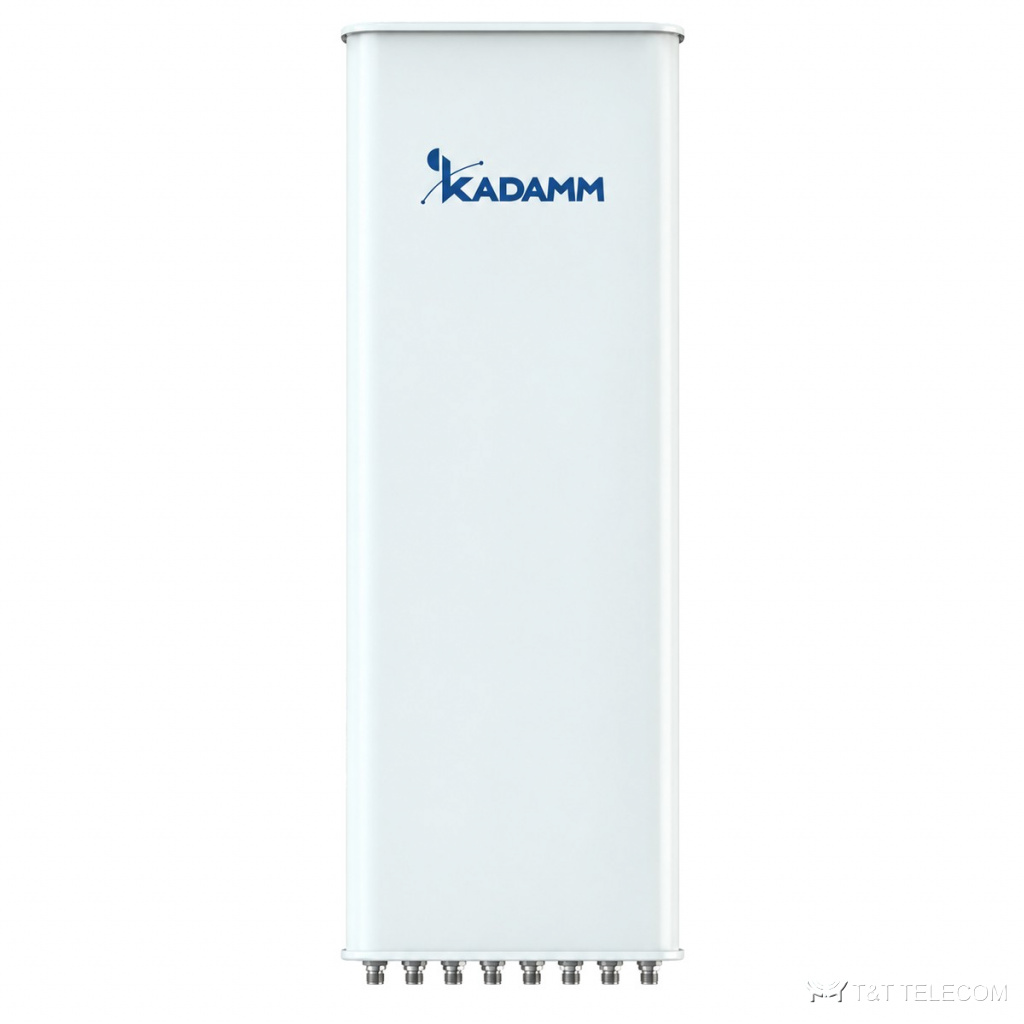

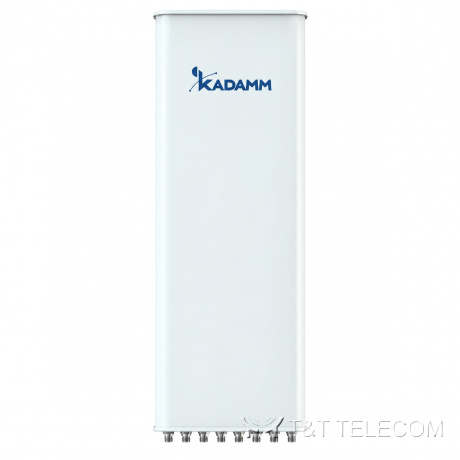

KADAMM K808702704 — восьмидиапазонная секторная антенна 2×617–894 / 6×1710–2690 МГц, 17,7 дБи, 16 портов, RET

Name: KADAMM K808702704 — восьмидиапазонная секторная антенна 2×617–894 / 6×1710–2690 МГц, 17,7 дБи, 16 портов, RET
Brand: KADAMM
SKU: KADAMM K808702704

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K808702704 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K808702704: секторная панельная антенна для базовой станции. Задача K808702704 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K808702704: полоса 617–894 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.

Область применения

Полоса K808702704 охватывает LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K808702704.
Модернизация площадок: замена старых антенн на K808702704 без смены опоры.

Технические характеристики

Массив R1/R2: 2×617–894 МГц

Параметр	617–698 МГц	698–806 МГц	806–894 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,2	15,7	16,3
Усиление во всём диапазоне наклонов, дБи	15,0 ± 0,5	15,5 ± 0,6	16,0 ± 0,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 2,3°	68 ± 2°	68 ± 1,8°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,4 ± 0,5°	9,1 ± 0,5°	7,9 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 23	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15	более 15	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	R1//R2≥25, ≥28 (остальные порты)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2/Y5/Y6: 4×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,9	17,2	17,5	17,3
Усиление во всём диапазоне наклонов, дБи	16,7 ± 0,5	17,0 ± 0,5	17,3 ± 0,5	17,1 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 5°	62 ± 5°	59 ± 5°	61 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,3 ± 0,7°	6,5 ± 0,6°	5,7 ± 0,5°	5,1 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 18	более 18	более 17	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y3/Y4: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,1	17,4	17,7	17,5
Усиление во всём диапазоне наклонов, дБи	16,9 ± 0,5	17,2 ± 0,5	17,5 ± 0,5	17,3 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	62 ± 6°	66 ± 6°	59 ± 7°	60 ± 7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,2 ± 0,7°	6,4 ± 0,6°	5,8 ± 0,5°	5,2 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27	более 28	более 28	более 27
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 18
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	16 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 499 × 178 мм
Размеры упаковки	3120 × 620 × 330 мм
Масса антенны	55,6 кг
Масса монтажного комплекта	8,8 кг
Масса в упаковке	71,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1500 / 290 / 1520 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы K808702704: 617–894 МГц и 1710–2690 МГц.
Коэффициент усиления K808702704 — 17,7 дБи; больше усиление — уже луч.
Ширина луча K808702704: в горизонтальной плоскости 65°/65°, в вертикальной 10,4 ± 0,5° / 9,1 ± 0,5° / 7,9 ± 0,4°.
Наклон луча K808702704: 2–12°.
Под разъёмы K808702704 (16×4.3-10) подбирают джамперы и переходы.
Монтаж K808702704: Ø50–Ø115 мм; ветровая нагрузка 1500 / 290 / 1520 Н.
Габариты и масса K808702704: 2680 × 499 × 178 мм, 55,6 кг.

Поставка и документы

Подберём KADAMM K808702704 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K808702704?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K808702704.

Какие частоты поддерживает K808702704?
Рабочая полоса K808702704 — 617–894 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.

Какой разъём у K808702704?
16×4.3-10. Другие исполнения — уточняйте при заказе.
