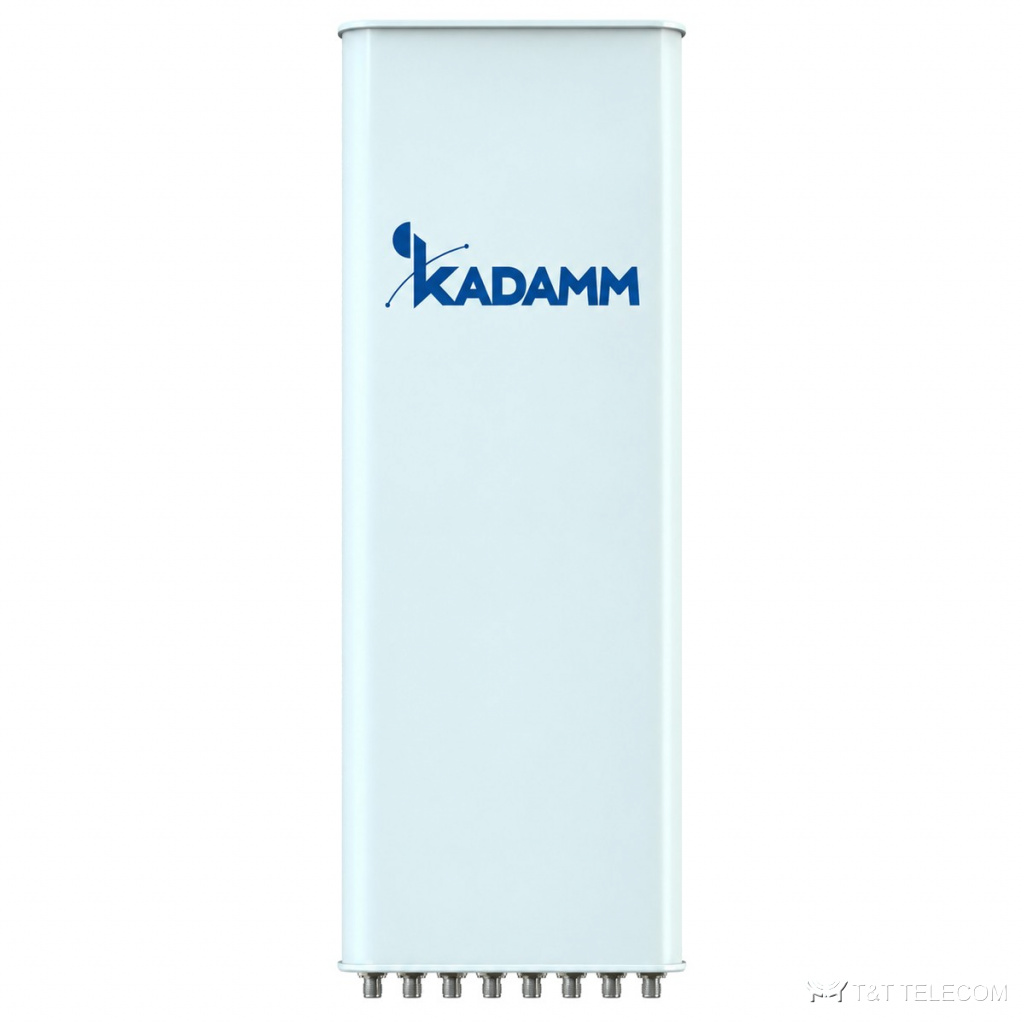

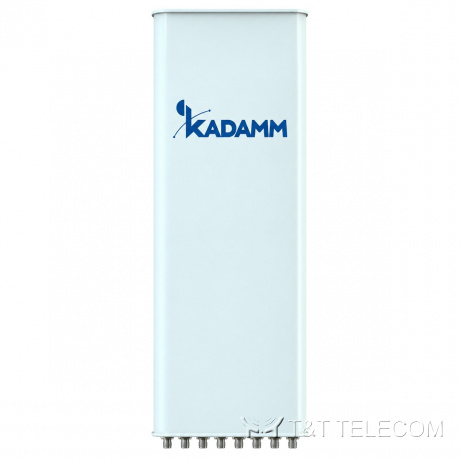

KADAMM K808702703 — восьмидиапазонная секторная антенна 2×694–960 / 2×1695–2180 / 2×2490–2690 / 2×1427–1518 / 2×1710–2690 МГц, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K808702703 — секторная панельная антенна для базовой станции. Задача K808702703 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K808702703: полоса 694–960 МГц и 1695–2180 МГц и 2490–2690 МГц и 1427–2690 МГц; усиление 17,4 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Где применяют
- Через K808702703 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Сельские и трассовые соты, где нужна дальность — K808702703.
- Модернизация площадок: замена старых антенн на K808702703 без смены опоры.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,2 | 14,7 | 14,8 | 15,1 |
| Усиление во всём диапазоне наклонов, дБи | 13,9 ± 0,5 | 14,5 ± 0,5 | 14,6 ± 0,5 | 14,9 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 67 ± 6° | 67 ± 5° | 66 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,9° | 10,2 ± 0,7° | 9,5 ± 0,5° | 9,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 22 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2 ≥ 25 R1,R2//остальные ≥ 27 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2: 2×1695–2180 МГц
| Параметр | 1695–1920 МГц | 1920–2180 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление при среднем наклоне, дБи | 16,6 | 16,9 |
| Усиление во всём диапазоне наклонов, дБи | 16,4 ± 0,5 | 16,7 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 65 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,5° | 6,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | B1//B2 ≥ 25 B1,B2//остальные ≥ 27 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив Y2/Y3: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17,1 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | Y2//Y3 ≥ 25 Y2,Y3//остальные ≥ 27 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y4: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16,3 | 16,7 | 17,2 | 17,4 | 17,2 |
| Усиление во всём диапазоне наклонов, дБи | 16,0 ± 0,4 | 16,6 ± 0,4 | 17,0 ± 0,6 | 17,2 ± 0,5 | 17,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 64 ± 5° | 62 ± 6° | 61 ± 6° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3 ± 0,5° | 6,6 ± 0,6° | 5,9 ± 0,5° | 5,4 ± 0,4° | 4,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 20 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 43,9 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 26,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K808702703: 694–960 МГц и 1695–2180 МГц и 2490–2690 МГц и 1427–2690 МГц.
- Коэффициент усиления K808702703 — 17,4 дБи; больше усиление — уже луч.
- Ширина луча K808702703: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 11,5 ± 0,9° / 10,2 ± 0,7° / 9,5 ± 0,5° / 9,2 ± 0,5°.
- Наклон луча K808702703: 2–12°.
- Под разъёмы K808702703 (16×4.3-10) подбирают джамперы и переходы.
- Монтаж K808702703: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
- Габариты и масса K808702703: 2080 × 499 × 198 мм, 43,9 кг.
Поставка и документы
Поставляем KADAMM K808702703 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K808702703?
Ø.50–Ø115 мм
Что нужно для подбора K808702703?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K808702703.
Какие частоты поддерживает K808702703?
Рабочая полоса K808702703 — 694–960 МГц и 1695–2180 МГц и 2490–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
