KADAMM K808702702 — восьмидиапазонная секторная антенна 2×694–960 / 2×1710–2170 / 2×2490–2690 / 2×1427–1518 / 2×1710–2690 МГц, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

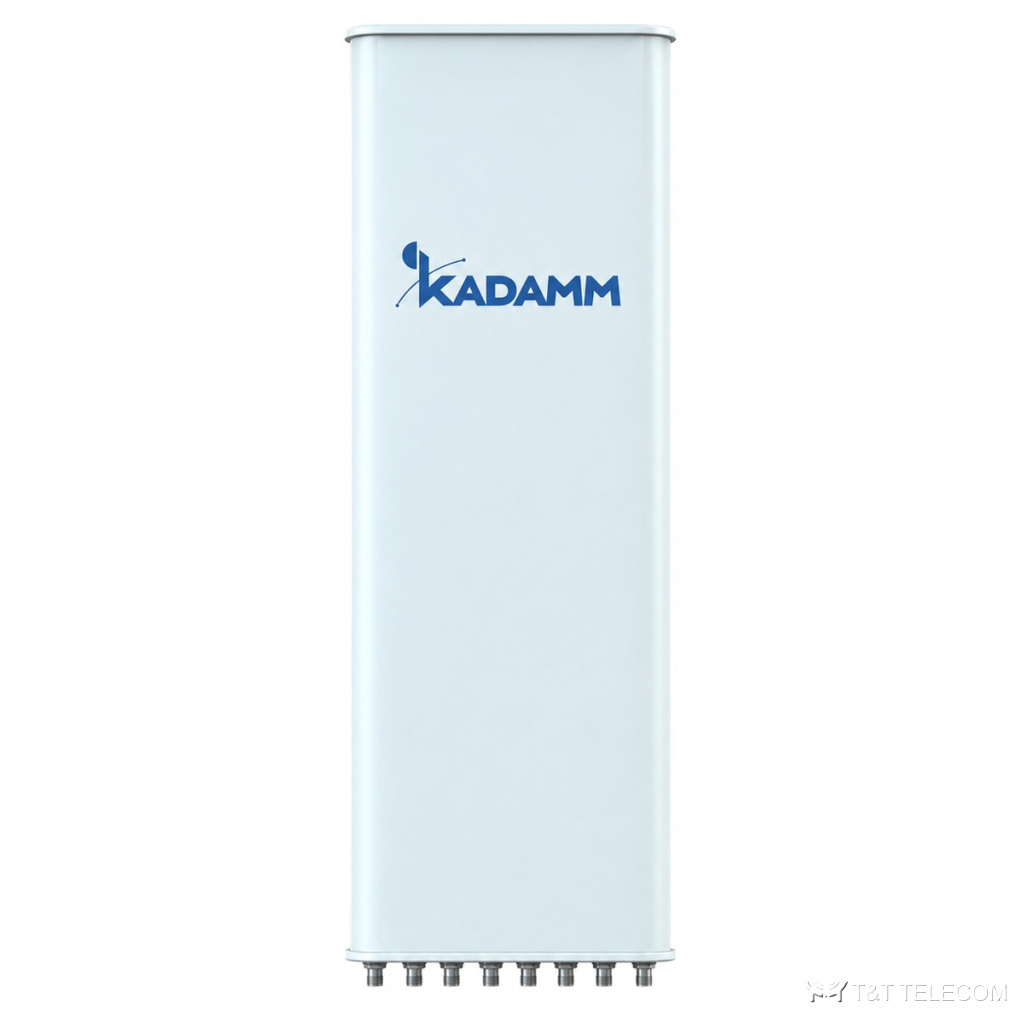

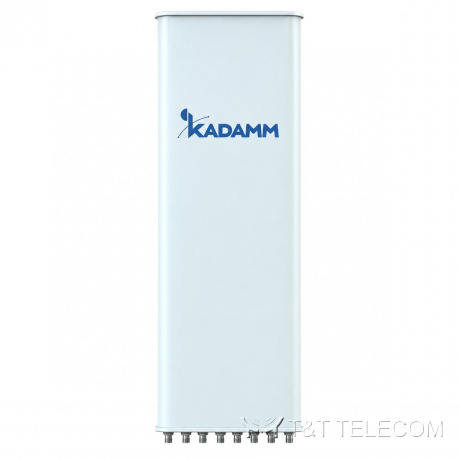

Модель KADAMM K808702702 — секторная панельная антенна для базовой станции. На мачте или крыше K808702702 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K808702702: полоса 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц и 1427–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Где применяют
- Полоса K808702702 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Макросоты городских и пригородных сетей — K808702702 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K808702702 без смены опоры.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,0 | 14,3 | 14,5 | 14,8 |
| Усиление во всём диапазоне наклонов, дБи | 13,7 ± 0,5 | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 64 ± 6° | 63 ± 5° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,3 ± 1,2° | 14,8 ± 0,7° | 14,1 ± 0,7° | 13,6 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 25 (R1//R2) более 28 (остальные) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1920 МГц | 1920–2170 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление при среднем наклоне, дБи | 16,5 | 16,8 |
| Усиление во всём диапазоне наклонов, дБи | 16,2 ± 0,5 | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,5° | 6,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | |
| Подавление первого бокового лепестка, дБ | более 15 | |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | более 25 | |
| Развязка между входами разных систем, дБ | более 28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив Y2/Y3: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y4: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16 | 16,7 | 17,2 | 17,8 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 15,9 ± 0,4 | 16,6 ± 0,4 | 17 ± 0,6 | 17,5 ± 0,8 | 17,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 5° | 65 ± 6° | 63 ± 5° | 60 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3 ± 0,5° | 6,6 ± 0,6° | 5,9 ± 0,5° | 5,4 ± 0,4° | 4,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 20 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 14 | более 16 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | более 25 | ||||
| Развязка между входами разных систем, дБ | более 28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 198 мм |
| Размеры упаковки | 1885 × 620 × 330 мм |
| Масса антенны | 43,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 55 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 906 / 190 / 920 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K808702702 — 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц и 1427–2690 МГц.
- Коэффициент усиления K808702702 — 17,8 дБи; больше усиление — уже луч.
- Ширина луча K808702702: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 16,3 ± 1,2° / 14,8 ± 0,7° / 14,1 ± 0,7° / 13,6 ± 0,8°.
- Наклон луча K808702702: 2–14° / 2–12°.
- Разъёмы K808702702 — 16×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K808702702: Ø50–Ø115 мм; ветровая нагрузка 906 / 190 / 920 Н.
- Габариты и масса K808702702: 1499 × 499 × 198 мм, 43,5 кг.
Поставка и документы
KADAMM K808702702 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K808702702?
17,8 дБи. Ширина луча — 65°/65°/65°/65°.
Как крепится K808702702?
Ø.50–Ø115 мм
Что нужно для подбора K808702702?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K808702702.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K808702702 — техническое описание 950.3 КБ
