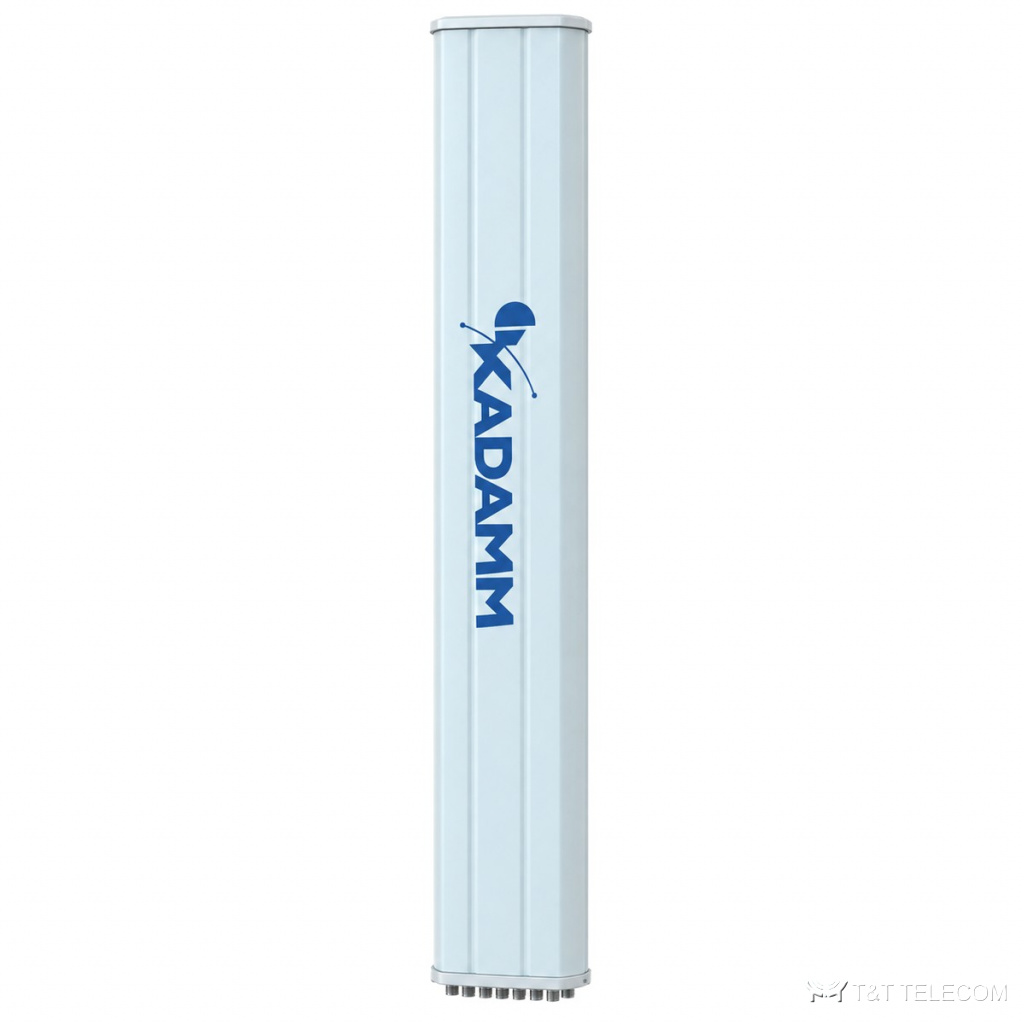

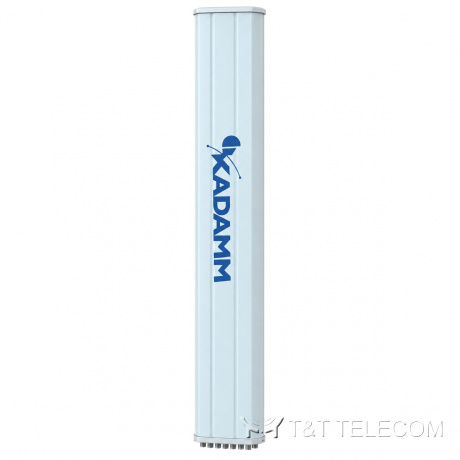

KADAMM K808702701 — восьмидиапазонная секторная антенна 698–862 / 880–960 / 1427–1518 / 6×1710–2690 МГц, 18,2 дБи, RET

Name: KADAMM K808702701 — восьмидиапазонная секторная антенна 698–862 / 880–960 / 1427–1518 / 6×1710–2690 МГц, 18,2 дБи, RET
Brand: KADAMM
SKU: KADAMM K808702701

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K808702701 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K808702701 — секторная панельная антенна для базовой станции. На мачте или крыше K808702701 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K808702701: полоса 698–862 МГц и 880–960 МГц и 1427–2690 МГц и 1710–2690 МГц; усиление 18,2 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 200 Вт.

Область применения

Полоса K808702701 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
Макросоты городских и пригородных сетей — K808702701 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K808702701 без смены опоры.

Технические характеристики

Массив R1: 698–862 МГц

Параметр	698–806 МГц	790–862 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,9	16,3
Усиление во всём диапазоне наклонов, дБи	15,8 ± 0,5	16,0 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 1,0°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,1 ± 0,7°	8,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 28
Подавление первого бокового лепестка, дБ	более 17	более 16
Электрический наклон	2–11°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥27
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 200 Вт
Грозозащита	Заземление по постоянному току

Массив R2: 880–960 МГц

Параметр	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,7
Усиление во всём диапазоне наклонов, дБи	16,5 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 1,7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,6 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 28
Подавление первого бокового лепестка, дБ	более 17
Электрический наклон	2–11°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥27
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 200 Вт
Грозозащита	Заземление по постоянному току

Массив Y1: 1427–2690 МГц

Параметр	1427–1518 МГц	1710–1990 МГц	1920–2200 МГц	2200–2500 МГц	2500–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,6	17,0	17,2	17,6	18,0
Усиление во всём диапазоне наклонов, дБи	15,5 ± 0,5	16,9 ± 0,5	17,0 ± 0,5	17,3 ± 0,6	17,5 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	73 ± 6,2°	67 ± 5,2°	63 ± 3,2°	59 ± 4,3°	60 ± 3,8°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,0 ± 0,7°	7,4 ± 0,6°	6,6 ± 0,4°	5,8 ± 0,5°	5,2 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 16	более 16	более 16	более 15	более 14
Подавление первого бокового лепестка, дБ	более 15	более 16	более 16	более 15	более 14
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 200 Вт
Грозозащита	Заземление по постоянному току

Массив Y2/Y5/Y6: 3×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,0	17,2	17,8	18,2
Усиление во всём диапазоне наклонов, дБи	16,9 ± 0,5	17,0 ± 0,5	17,7 ± 0,6	17,7 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 6,1°	63 ± 3,7°	61 ± 3,5°	61 ± 2,7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,4 ± 0,7°	6,6 ± 0,5°	5,8 ± 0,4°	5,3 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27	более 28	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 21	более 21	более 22	более 20
Подавление первого бокового лепестка, дБ	более 18	более 18	более 19	более 18
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥28
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y3/Y4: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,9	17,1	17,7	17,5
Усиление во всём диапазоне наклонов, дБи	16,8 ± 0,5	16,9 ± 0,5	17,4 ± 0,5	17,2 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 3,3°	67 ± 3,8°	61 ± 7,1°	66 ± 6,6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,2 ± 0,6°	6,5 ± 0,7°	5,6 ± 0,4°	5,1 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27	более 27	более 26	более 26
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 22	более 20	более 18
Подавление первого бокового лепестка, дБ	более 18
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥27
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	16 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2749 × 379 × 177 мм
Размеры упаковки	3185 × 485 × 275 мм
Масса антенны	54,1 кг
Масса монтажного комплекта	8,7 кг
Масса в упаковке	69,1 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1238 / 413 / 1470 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Рабочие частоты системы должны лежать внутри полосы K808702701: 698–862 МГц и 880–960 МГц и 1427–2690 МГц и 1710–2690 МГц.
Усиление K808702701 — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K808702701: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 9,1 ± 0,7° / 8,3 ± 0,5°.
Наклон луча K808702701: 2–11° / 2–12°.
Разъёмы K808702701 — 16×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K808702701: Ø50–Ø115 мм; ветровая нагрузка 1238 / 413 / 1470 Н.
Габариты и масса K808702701: 2749 × 379 × 177 мм, 54,1 кг.

Поставка и документы

Подберём KADAMM K808702701 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
