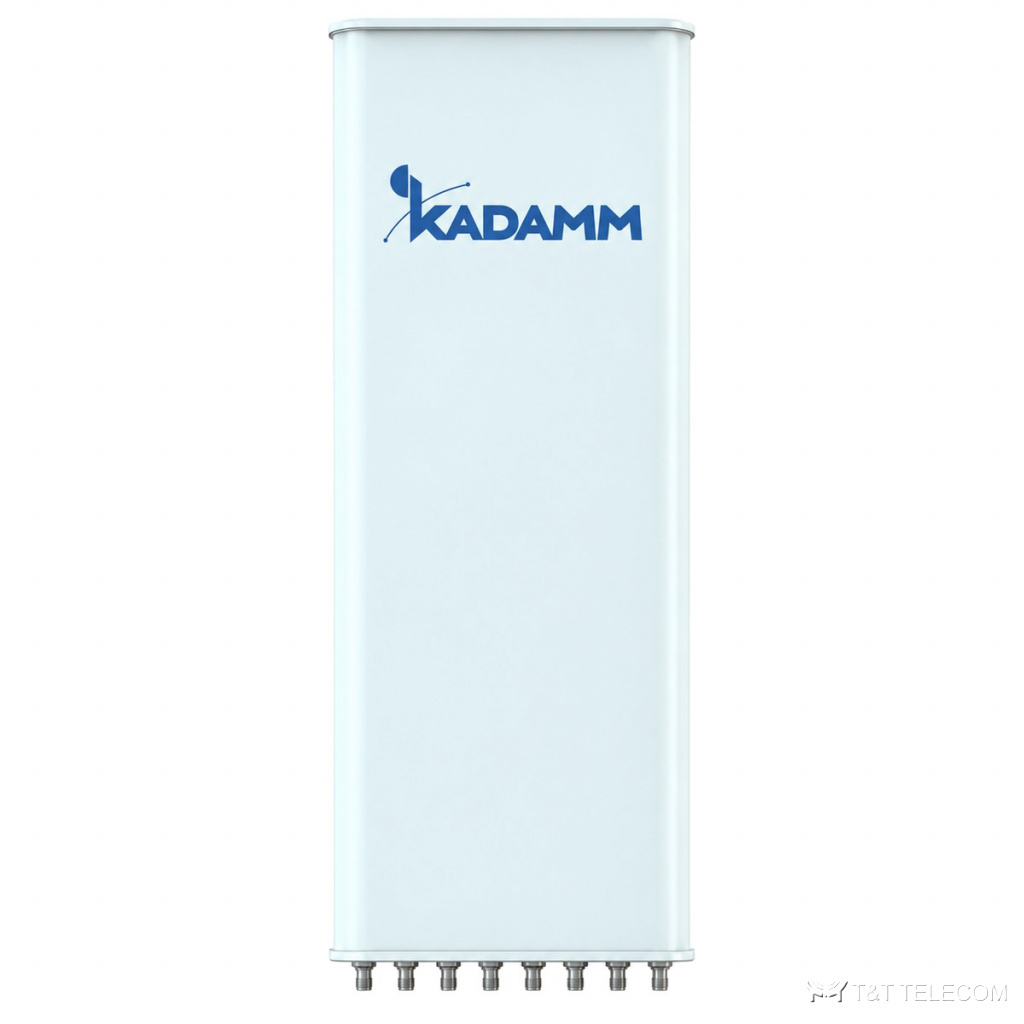

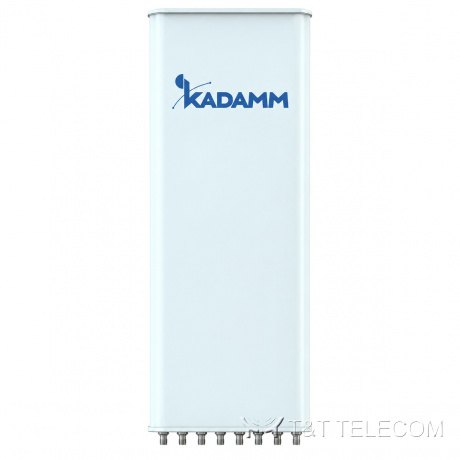

KADAMM K807809026 — семидиапазонная секторная антенна 698–862 / 880–960 / 698–960 / 4×1710–2690 МГц, 17,7 дБи, RET

Name: KADAMM K807809026 — семидиапазонная секторная антенна 698–862 / 880–960 / 698–960 / 4×1710–2690 МГц, 17,7 дБи, RET
Brand: KADAMM
SKU: KADAMM K807809026

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K807809026 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K807809026 — секторная панельная антенна для базовой станции. Задача K807809026 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K807809026: полоса 698–862 МГц и 880–960 МГц и 698–960 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°/65°/65°/65°; поляризация ±45°; разъёмы 14×4.3-10; мощность до 300 Вт.

Где применяют

Через K807809026 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K807809026.
Добавление диапазонов на существующей площадке через порты K807809026.

Технические характеристики

Массив R1: 698–862 МГц

Параметр	698–803 МГц	790–862 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,3	15,4
Усиление во всём диапазоне наклонов, дБи	15,1 ± 0,5	15,2 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 5°	67 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,7 ± 0,8°	8,2 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 18
Подавление первого бокового лепестка, дБ	более 15	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥26
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	300 Вт
Грозозащита	Заземление по постоянному току

Массив R2: 880–960 МГц

Параметр	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,4
Усиление во всём диапазоне наклонов, дБи	16,2 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	64 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,2 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 16
Подавление первого бокового лепестка, дБ	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥26
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	300 Вт
Грозозащита	Заземление по постоянному току

Массив R3: 698–960 МГц

Параметр	824–894 МГц	698–803 МГц	790–862 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,6	15,7	16,3	16,6
Усиление во всём диапазоне наклонов, дБи	15,4 ± 0,5	15,5 ± 0,4	16,1 ± 0,5	16,5 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 5°	67 ± 4°	65 ± 5°	64 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,7 ± 0,8°	8,1 ± 0,5°	7,9 ± 0,5°	7,2 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 24	более 24	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 18	более 17	более 16
Подавление первого бокового лепестка, дБ	более 15	более 16	более 16	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥26
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	300 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,8	17,2	17,7	17,3
Усиление во всём диапазоне наклонов, дБи	16,6 ± 0,5	17,0 ± 0,5	17,5 ± 0,6	17,2 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	64 ± 5°	59 ± 6°	61 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,6 ± 0,4°	6,8 ± 0,5°	6,1 ± 0,4°	5,6 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 26	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 16	более 18	более 17	более 16
Подавление первого бокового лепестка, дБ	более 17	более 16	более 16	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y2/Y4: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,7	17,2	17,5	17,1
Усиление во всём диапазоне наклонов, дБи	16,5 ± 0,5	17,0 ± 0,5	17,3 ± 0,5	17,0 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 6°	65 ± 5°	59 ± 5°	60 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,8 ± 0,6°	6,9 ± 0,6°	6,1 ± 0,5°	5,6 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 26	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 16	более 16	более 17
Подавление первого бокового лепестка, дБ	более 17	более 16	более 16	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	14 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2749 × 499 × 178 мм
Размеры упаковки	3225 × 620 × 330 мм
Масса антенны	53 кг
Масса монтажного комплекта	8,8 кг
Масса в упаковке	73 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1472 / 397 / 1564 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Сверьте частоты своей сети с полосой K807809026 — 698–862 МГц и 880–960 МГц и 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K807809026 — 17,7 дБи; больше усиление — уже луч.
Ширина луча K807809026: в горизонтальной плоскости 65°/65°/65°/65°/65°, в вертикальной 8,7 ± 0,8° / 8,2 ± 0,5°.
Наклон луча K807809026: 2–12°.
Разъёмы K807809026 — 14×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K807809026: Ø50–Ø115 мм; ветровая нагрузка 1472 / 397 / 1564 Н.
Габариты и масса K807809026: 2749 × 499 × 178 мм, 53 кг.

Поставка и документы

KADAMM K807809026 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у K807809026?
14×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K807809026?
17,7 дБи. Ширина луча — 65°/65°/65°/65°/65°.

Как крепится K807809026?
Ø.50–Ø115 мм
