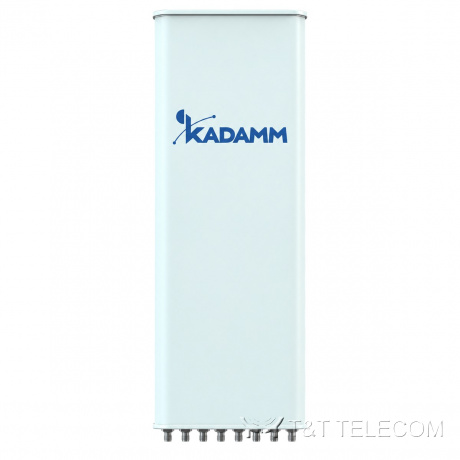

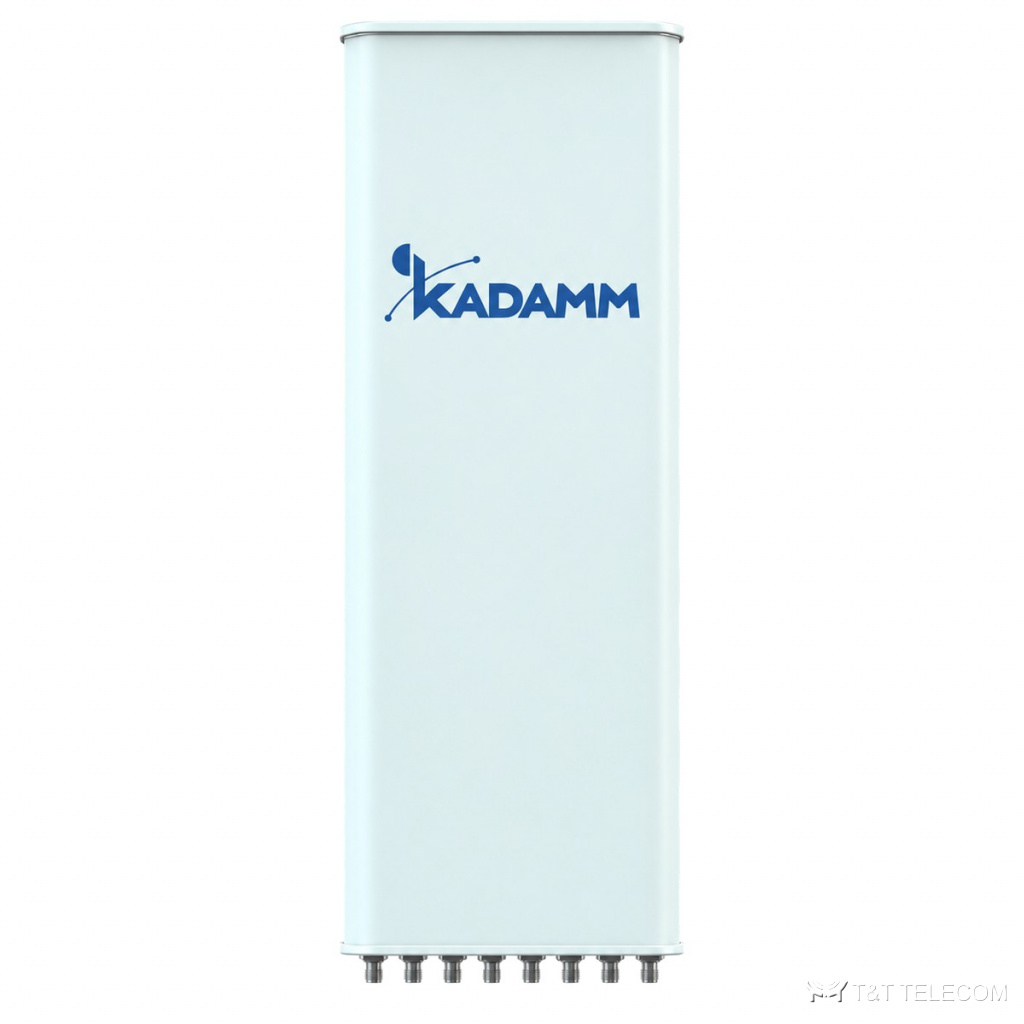

KADAMM K807602615 — семидиапазонная секторная антенна 2×694–960 / 2×1710–2170 / 2×2490–2690 / 1427–1518 / 1920–2200 МГц, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K807602615 — секторная панельная антенна для базовой станции. Задача K807602615 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K807602615: полоса 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц и 1427–2200 МГц; усиление 17,2 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 14×4.3-10; мощность до 500 Вт.
Для каких задач
- Полоса K807602615 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K807602615 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K807602615 без смены опоры.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,5 | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 66 ± 5° | 66 ± 5° | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,8 ± 1,5° | 14,3 ± 0,8° | 13,8 ± 0,5° | 13,3 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 22 | более 22 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 25 (R1//R2) более 28 (остальные) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B3: 2×1710–2170 МГц
| Параметр | 1710–1990 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 16,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y2: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Массив B2: 1427–2200 МГц
| Параметр | 1427–1518 МГц | 1920–2200 МГц | 1920–2170 МГц | 1710–1990 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,5 | 16,0 ± 0,3 | 17,1 ± 0,5 | 17,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 58 ± 4° | 72 ± 7° | 61 ± 4° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4,6 ± 0,5° | 8,3 ± 0,4° | 6,8 ± 0,6° | 6,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 28 | более 28 | более 28 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 19 | более 19 |
| Подавление первого бокового лепестка, дБ | более 15 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 14 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 469 × 198 мм |
| Размеры упаковки | 1880 × 585 × 350 мм |
| Масса антенны | 34,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 45,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 629 / 202 / 657 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K807602615 — 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц и 1427–2200 МГц.
- Усиление K807602615 — 17,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K807602615: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 15,8 ± 1,5° / 14,3 ± 0,8° / 13,8 ± 0,5° / 13,3 ± 0,8°.
- Наклон луча K807602615: 2–14° / 2–12°.
- Под разъёмы K807602615 (14×4.3-10) подбирают джамперы и переходы.
- Монтаж K807602615: Ø50–Ø115 мм; ветровая нагрузка 629 / 202 / 657 Н.
- Габариты и масса K807602615: 1499 × 469 × 198 мм, 34,5 кг.
Поставка и документы
KADAMM K807602615 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K807602615?
Ø.50–Ø115 мм
Что нужно для подбора K807602615?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K807602615.
Какие частоты поддерживает K807602615?
Рабочая полоса K807602615 — 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц и 1427–2200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
