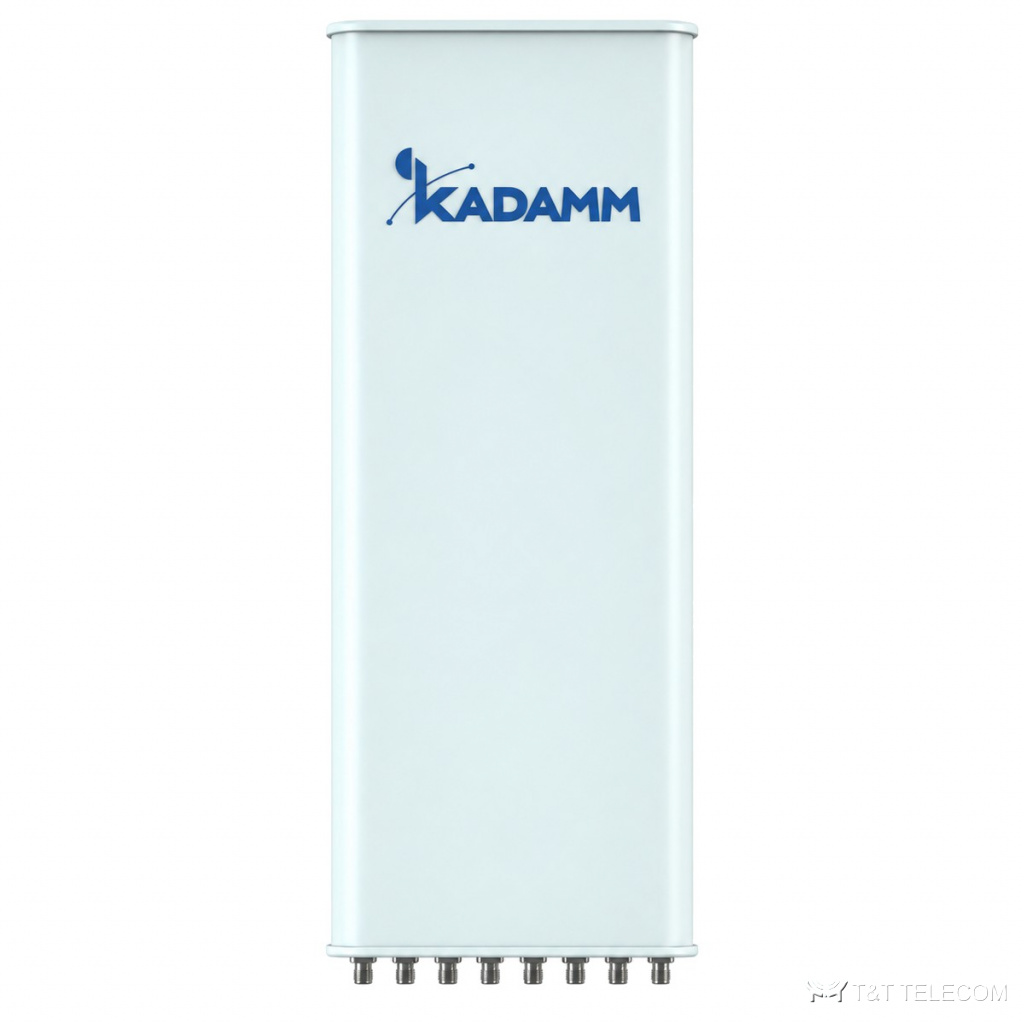

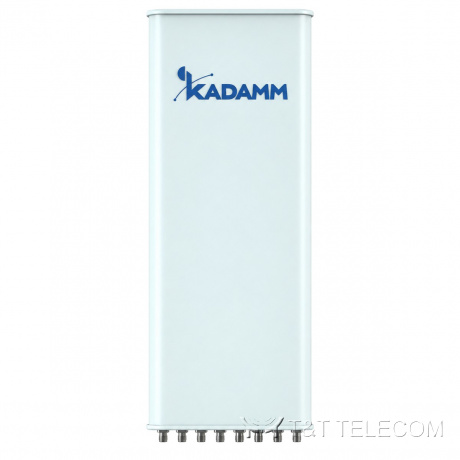

KADAMM K80702718 — семидиапазонная секторная антенна 2×698–960 / 5×1710–2690 МГц, 17,8 дБи, 14 портов, RET

Name: KADAMM K80702718 — семидиапазонная секторная антенна 2×698–960 / 5×1710–2690 МГц, 17,8 дБи, 14 портов, RET
Brand: KADAMM
SKU: KADAMM K80702718

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K80702718 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K80702718 — секторная панельная антенна для базовой станции. Задача K80702718 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K80702718: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 14×4.3-10; мощность до 400 Вт.

Область применения

Через K80702718 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K80702718 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K80702718 без смены опоры.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–806 МГц	790–862 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,2	16,5	16,9
Усиление во всём диапазоне наклонов, дБи	16,0 ± 0,5	16,3 ± 0,5	16,7 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 3,5°	67 ± 3,1°	66 ± 4,7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,0 ± 0,8°	8,2 ± 0,6°	7,5 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 23	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 20	более 20
Подавление первого бокового лепестка, дБ	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 25 (R1//R2) более 28(R1,R2//Y1,Y2,Y3,Y4,Y5)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y3: 1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,1	17,3	17,8	17,6
Усиление во всём диапазоне наклонов, дБи	17,0 ± 0,5	17,2 ± 0,5	17,6 ± 0,5	17,4 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	62 ± 4,5°	61 ± 5,5°	65 ± 5,5°	60 ± 3,5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,4 ± 0,7°	6,5 ± 0,6°	6,0 ± 0,4°	5,3 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27	более 28	более 28	более 27
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 18
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2/Y4/Y5: 4×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,8	17,2	17,8	17,1
Усиление во всём диапазоне наклонов, дБи	16,6 ± 0,5	17,1 ± 0,5	17,5 ± 0,5	16,9 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 5,1°	62 ± 4,7°	59 ± 4,5°	61 ± 5,0°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,8 ± 0,6°	6,9 ± 0,6°	6,1 ± 0,5°	5,6 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 18	более 18	более 17	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	14 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 469 × 198 мм
Размеры упаковки	3120 × 585 × 350 мм
Масса антенны	48,3 кг
Масса монтажного комплекта	8,6 кг
Масса в упаковке	65,9 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1163 / 352 / 1207 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Подбор под объект

Рабочие частоты системы должны лежать внутри полосы K80702718: 698–960 МГц и 1710–2690 МГц.
Усиление K80702718 — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K80702718: в горизонтальной плоскости 65°/65°, в вертикальной 9,0 ± 0,8° / 8,2 ± 0,6° / 7,5 ± 0,5°.
Наклон луча K80702718: 2–12°.
Под разъёмы K80702718 (14×4.3-10) подбирают джамперы и переходы.
Монтаж K80702718: Ø50–Ø115 мм; ветровая нагрузка 1163 / 352 / 1207 Н.
Габариты и масса K80702718: 2680 × 469 × 198 мм, 48,3 кг.

Поставка и документы

KADAMM K80702718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится K80702718?
Ø.50–Ø115 мм

Что нужно для подбора K80702718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K80702718.

Какие частоты поддерживает K80702718?
Рабочая полоса K80702718 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
