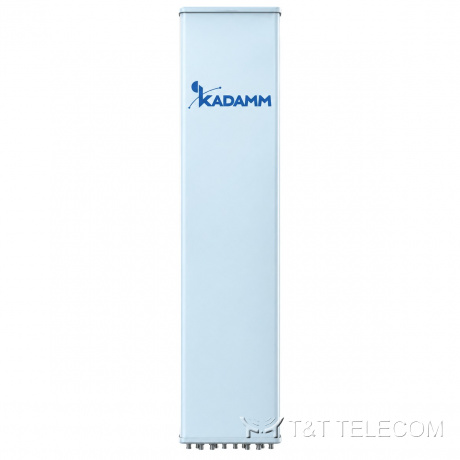

KADAMM K806802778 — шестидиапазонная секторная антенна 2×617–894 / 4×1695–2690 МГц, 17,5 дБи, 12 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

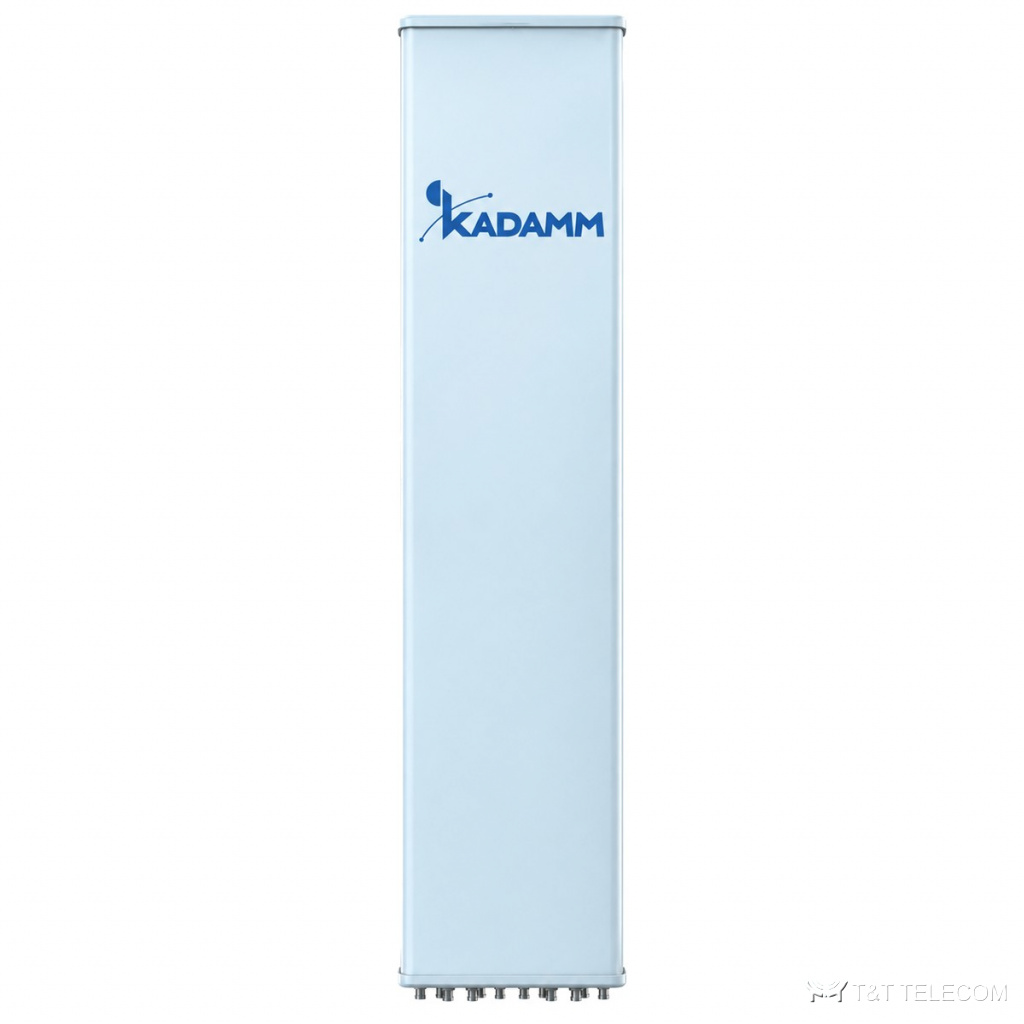

KADAMM K806802778: секторная панельная антенна для базовой станции. На мачте или крыше K806802778 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K806802778: полоса 617–894 МГц и 1695–2690 МГц; усиление 17,5 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K806802778: LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K806802778.
- Модернизация площадок: замена старых антенн на K806802778 без смены опоры.
Технические характеристики
Массив R1/R2: 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 15,2 ± 0,5 | 15,7 ± 0,5 | 16,3 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 66 ± 5° | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,8 ± 0,8° | 9,5 ± 0,5° | 8,7 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 17 | более 16 |
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y3: 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 16,9 ± 0,6 | 17,4 ± 0,6 | 17,5 ± 0,7 | 17,1 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 62 ± 6° | 58 ± 6° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,6° | 6,4 ± 0,6° | 5,6 ± 0,3° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 26 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 17 | более 16 |
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 16,7 ± 0,6 | 17,3 ± 0,6 | 17,3 ± 0,6 | 17 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 62 ± 6° | 58 ± 6° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,3° | 5,6 ± 0,4° | 5,2 ± 0,3° | 4,8 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 26 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 499 × 178 мм |
| Размеры упаковки | 3150 × 620 × 300 мм |
| Масса антенны | 51,6 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 69 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1579 / 421 / 1765 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K806802778 — 617–894 МГц и 1695–2690 МГц.
- Коэффициент усиления K806802778 — 17,5 дБи; больше усиление — уже луч.
- Ширина луча K806802778: в горизонтальной плоскости 65°/65°/65°, в вертикальной 10,8 ± 0,8° / 9,5 ± 0,5° / 8,7 ± 0,6°.
- Наклон луча K806802778: 0–10°.
- Разъёмы K806802778 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K806802778: Ø50–Ø115 мм; ветровая нагрузка 1579 / 421 / 1765 Н.
- Габариты и масса K806802778: 2680 × 499 × 178 мм, 51,6 кг.
Поставка и документы
Подберём KADAMM K806802778 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K806802778?
Ø.50–Ø115 мм
Что нужно для подбора K806802778?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806802778.
Какие частоты поддерживает K806802778?
Рабочая полоса K806802778 — 617–894 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
