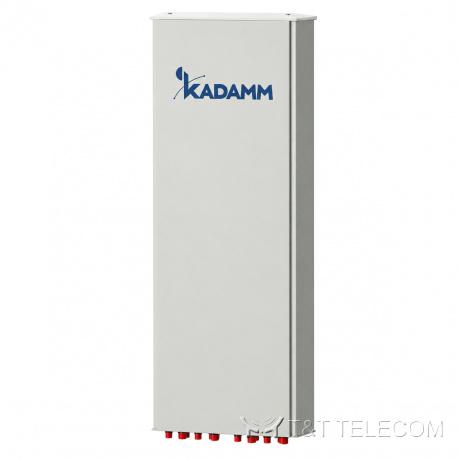

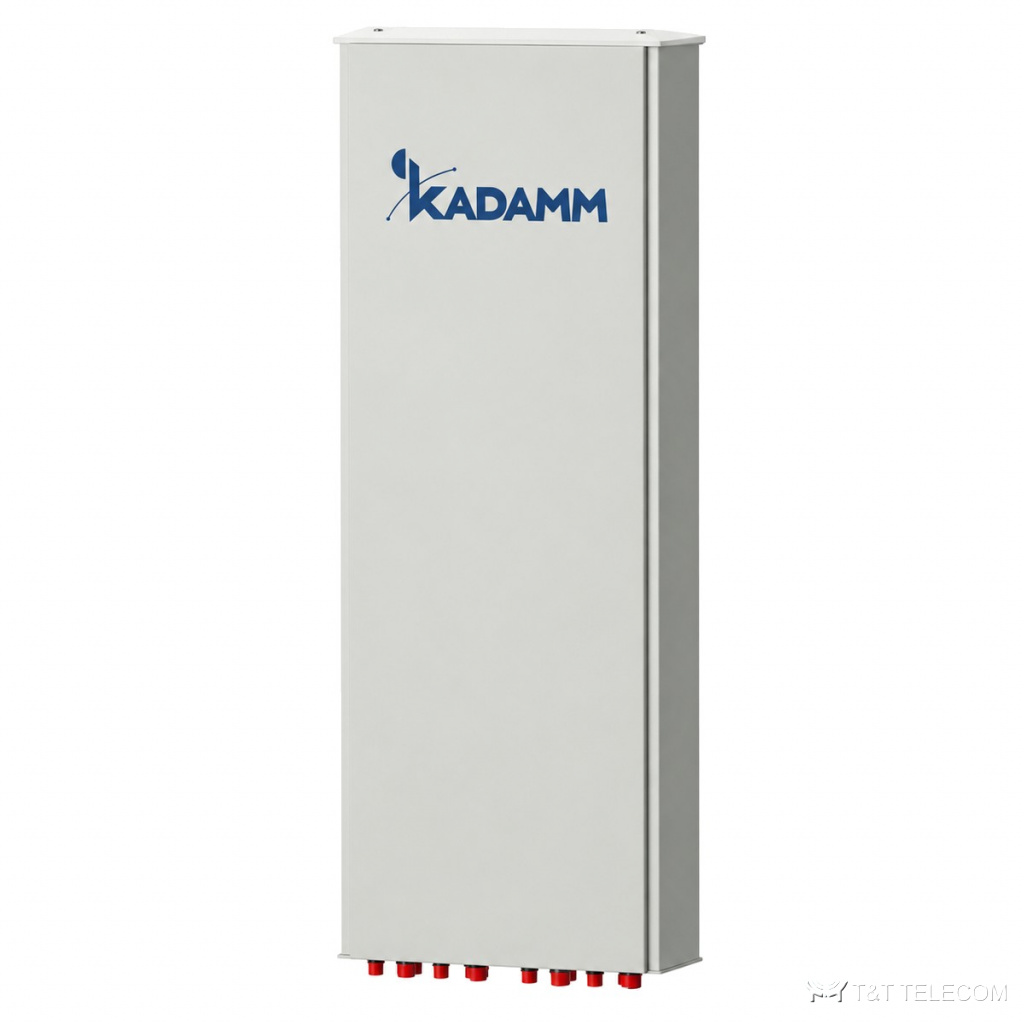

KADAMM K806802768 — шестидиапазонная секторная антенна 2×617–894 / 4×1695–2690 МГц, 18 дБи, 12 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K806802768 — секторная панельная антенна для базовой станции. K806802768 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K806802768: полоса 617–894 МГц и 1695–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Для каких задач
- Полоса K806802768 охватывает LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K806802768.
- Модернизация площадок: замена старых антенн на K806802768 без смены опоры.
Технические характеристики
Система 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 14,5 ± 0,5 | 14,9 ± 0,5 | 15,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 4° | 66 ± 4° | 64 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,0 ± 0,8° | 10,6 ± 0,7° | 9,1 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | ≥24 | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18 | ||
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 2–14° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | R1//R2≥25 (R1,R2)//(Y1,Y2,Y3,Y4) ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 4×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 16,5 ± 0,6 | 17,4 ± 0,6 | 17,6 ± 0,6 | 18,0 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 7° | 66 ± 6° | 63 ± 6° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,6° | 6,3 ± 0,5° | 6,0 ± 0,5° | 5,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥17 | ≥16 | ≥16 | ≥16 |
| Подавление первого бокового лепестка, дБ | более 17 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | (Y1,Y2,Y3,Y4)//остальныеболее 25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 178 мм |
| Размеры упаковки | 2465 × 620 × 300 мм |
| Масса антенны | 41 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 52,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1162 / 225 / 1177 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K806802768 — 617–894 МГц и 1695–2690 МГц.
- Коэффициент усиления K806802768 — 18 дБи; больше усиление — уже луч.
- Ширина луча K806802768: в горизонтальной плоскости 65°/65°, в вертикальной 12,0 ± 0,8° / 10,6 ± 0,7° / 9,1 ± 0,6°.
- Наклон луча K806802768: 2–14° / 2–12°.
- Разъёмы K806802768 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K806802768: Ø50–Ø115 мм; ветровая нагрузка 1162 / 225 / 1177 Н.
- Габариты и масса K806802768: 2080 × 499 × 178 мм, 41 кг.
Поставка и документы
Поставляем KADAMM K806802768 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K806802768?
18 дБи. Ширина луча — 65°/65°.
Как крепится K806802768?
Ø.50–Ø115 мм
Что нужно для подбора K806802768?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806802768.
