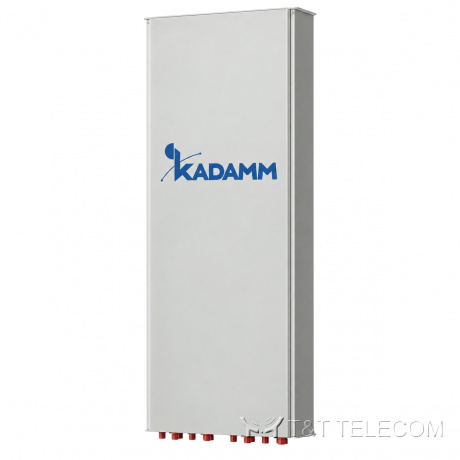

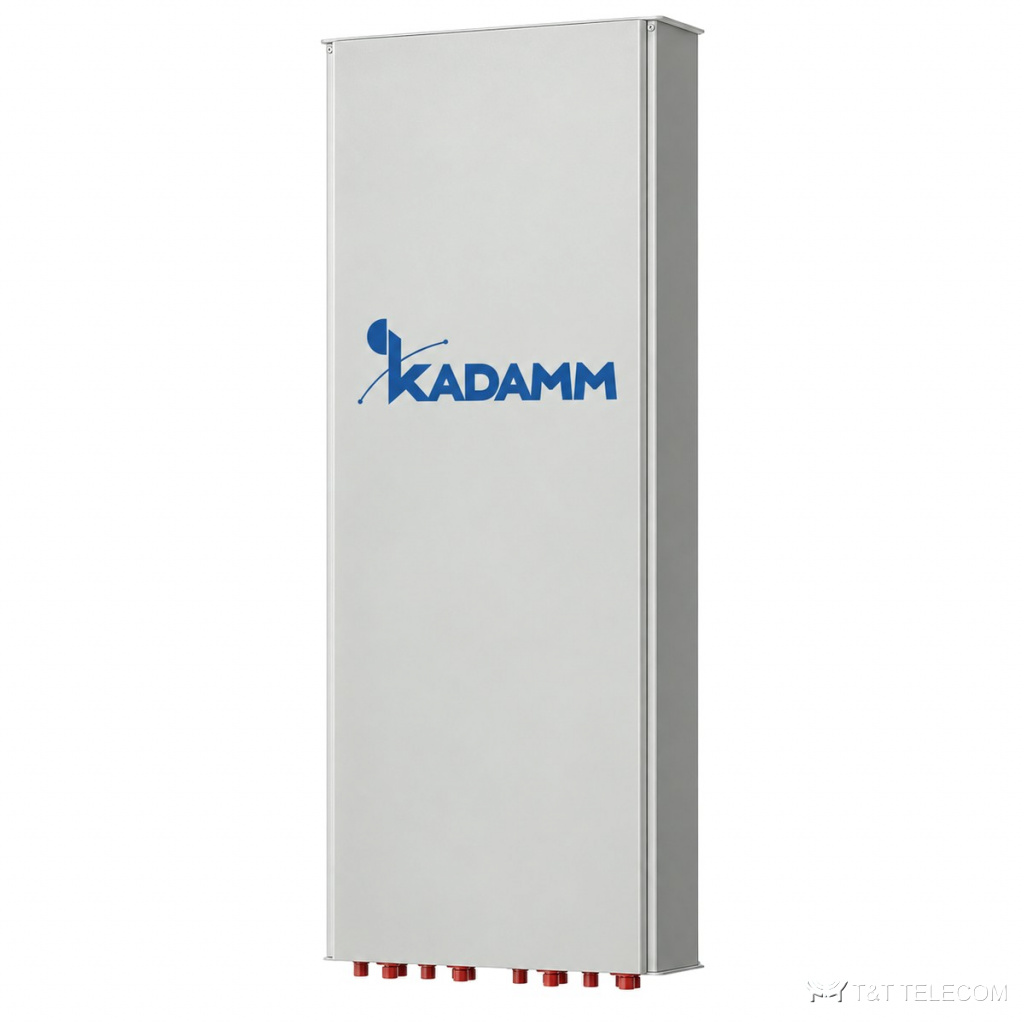

KADAMM K806802758 — шестидиапазонная секторная антенна 2×617–894 / 4×1695–2690 МГц, 18 дБи, 12 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K806802758 — секторная панельная антенна для базовой станции. Задача K806802758 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K806802758: полоса 617–894 МГц и 1695–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K806802758: LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K806802758.
- Модернизация площадок: замена старых антенн на K806802758 без смены опоры.
Технические характеристики
Система 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 13,8 ± 0,5 | 14,0 ± 0,5 | 14,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 4° | 68 ± 4° | 66 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 19,0 ± 1,8° | 16,8 ± 1,6° | 14,5 ± 1,1° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 | ≥23 | ≥24 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥17 | ≥16 | ≥16 |
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 4–16° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | (R1,R2)//(Y1,Y2,Y3,Y4) ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 4×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,6 | 17,4 ± 0,6 | 17,6 ± 0,6 | 18,0 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 7° | 66 ± 6° | 63 ± 6° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,6° | 6,3 ± 0,5° | 6,0 ± 0,5° | 5,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥17 | ≥16 | ≥16 | ≥16 |
| Подавление первого бокового лепестка, дБ | более 17 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | (Y1,Y2,Y3,Y4)//остальныеболее 25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1880 × 620 × 300 мм |
| Масса антенны | 36,8 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 47,7 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 815 / 167 / 826 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K806802758 — 617–894 МГц и 1695–2690 МГц.
- Усиление K806802758 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K806802758: в горизонтальной плоскости 65°/65°, в вертикальной 19,0 ± 1,8° / 16,8 ± 1,6° / 14,5 ± 1,1°.
- Наклон луча K806802758: 4–16° / 2–12°.
- Под разъёмы K806802758 (12×4.3-10) подбирают джамперы и переходы.
- Монтаж K806802758: Ø50–Ø115 мм; ветровая нагрузка 815 / 167 / 826 Н.
- Габариты и масса K806802758: 1499 × 499 × 178 мм, 36,8 кг.
Поставка и документы
KADAMM K806802758 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K806802758?
Рабочая полоса K806802758 — 617–894 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у K806802758?
12×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K806802758?
18 дБи. Ширина луча — 65°/65°.
