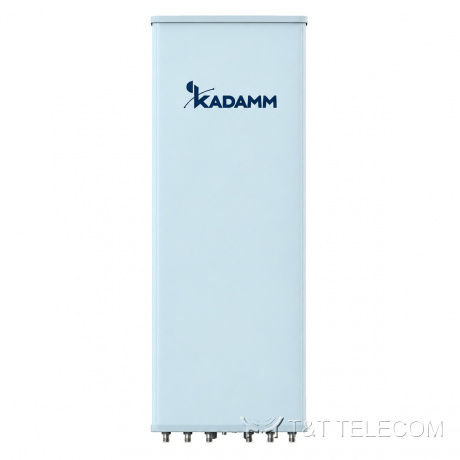

KADAMM K806702719v01 — шестидиапазонная секторная антенна 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, 19,3 дБи, RET

Name: KADAMM K806702719v01 — шестидиапазонная секторная антенна 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, 19,3 дБи, RET
Brand: KADAMM
SKU: KADAMM K806702719v01

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K806702719v01 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

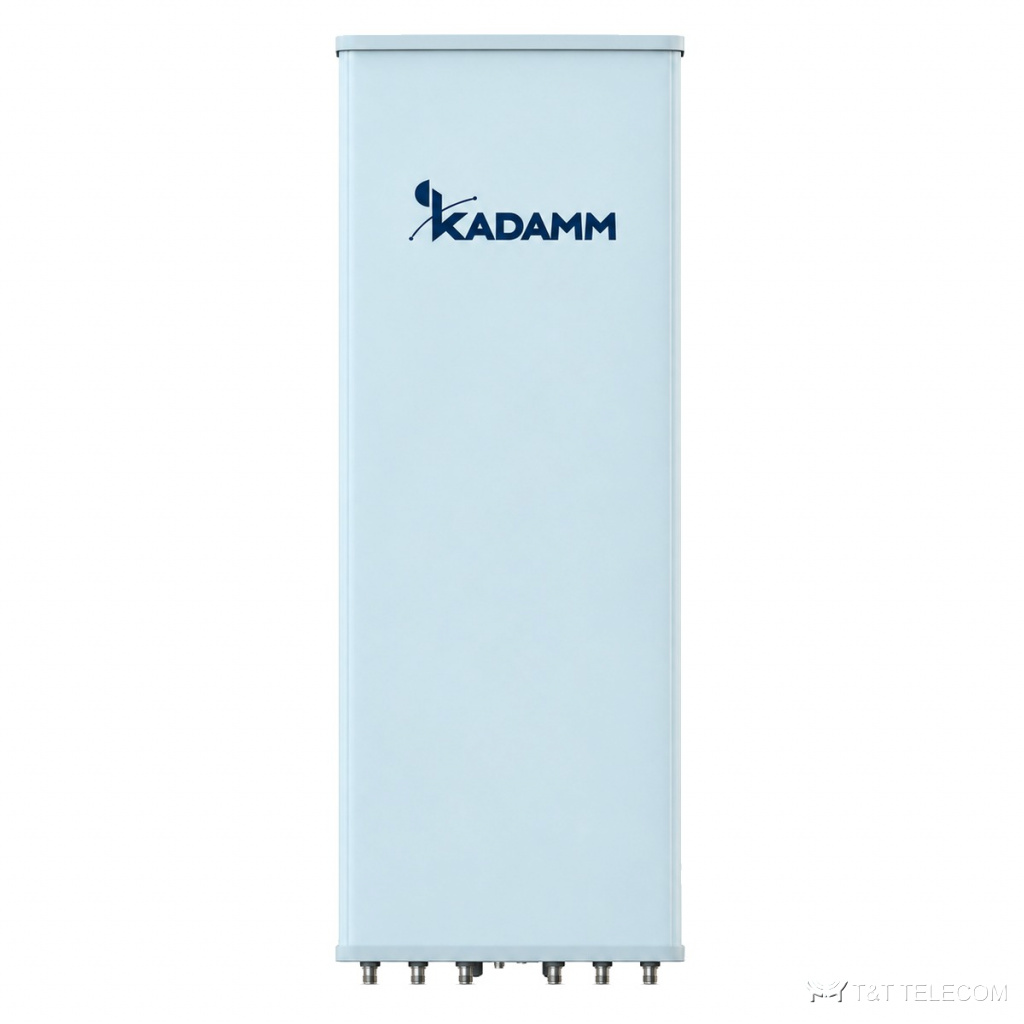

KADAMM K806702719v01 — секторная панельная антенна для базовой станции. Задача K806702719v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K806702719v01: полоса 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 19,3 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.

Для каких задач

Полоса K806702719v01 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
Макросоты городских и пригородных сетей — K806702719v01 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K806702719v01 без смены опоры.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–806 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,4	15,5	15,7	15,9
Усиление во всём диапазоне наклонов, дБи	15,2 ± 0,5	15,3 ± 0,6	15,5 ± 0,5	15,7 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65 ± 6°	64 ± 5°	63 ± 5°	65 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,7 ± 1,1°	9,8 ± 0,6°	9,5 ± 0,7°	8,9 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 23	более 23	более 23	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25 (R1//R2) ≥26 (остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y4: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,5	18,0	18,5	18,9
Усиление во всём диапазоне наклонов, дБи	17,3 ± 0,6	17,8 ± 0,5	18,3 ± 0,5	18,7 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	72 ± 6°	69 ± 5°	68 ± 6°	63 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,0 ± 0,6°	5,4 ± 0,4°	4,8 ± 0,3°	4,4 ± 0,2°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 26	более 28	более 28
Поляризационная развязка (кроссполяризационная), дБ	более 16
Подавление первого бокового лепестка, дБ	более 16	более 16	более 17	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥26
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Грозозащита	Заземление по постоянному току

Массив Y2/Y3: 2×1427–2690 МГц

Параметр	1427–1518 МГц	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,5	17,8	18,4	18,9	19,3
Усиление во всём диапазоне наклонов, дБи	16,3 ± 0,5	17,6 ± 0,5	18,2 ± 0,5	18,7 ± 0,5	19,1 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	73 ± 7°	68 ± 5°	64 ± 6°	61 ± 6°	58 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,3 ± 0,3°	6,0 ± 0,5°	5,4 ± 0,4°	4,7 ± 0,3°	4,4 ± 0,2°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 30
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 17	более 18	более 17	более 18
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Блок RET	KADAMM RET-800132112
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 469 × 198 мм
Размеры упаковки	2370 × 535 × 250 мм
Масса антенны	39,8 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	53 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	610 / 230 / 815 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Подбор под объект

Рабочие частоты системы должны лежать внутри полосы K806702719v01: 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
Усиление K806702719v01 — 19,3 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K806702719v01: в горизонтальной плоскости 65°/65°/65°, в вертикальной 10,7 ± 1,1° / 9,8 ± 0,6° / 9,5 ± 0,7° / 8,9 ± 0,8°.
Наклон луча K806702719v01: 2–12°.
Разъёмы K806702719v01 — 12×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K806702719v01: Ø50–Ø115 мм; ветровая нагрузка 610 / 230 / 815 Н.
Габариты и масса K806702719v01: 2080 × 469 × 198 мм, 39,8 кг.

Поставка и документы

KADAMM K806702719v01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится K806702719v01?
Ø.50–Ø115 мм

Что нужно для подбора K806702719v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806702719v01.

Какие частоты поддерживает K806702719v01?
Рабочая полоса K806702719v01 — 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
